Apakah kesilapan yang paling biasa dilakukan semasa memasang penyambung SMA?

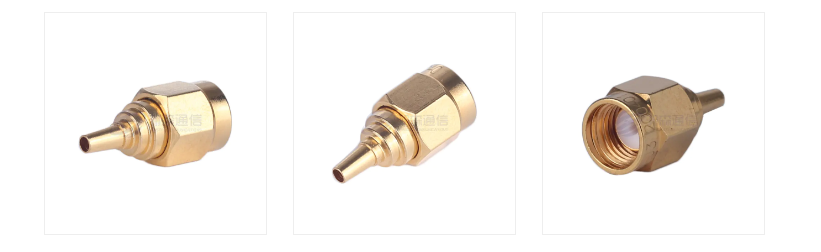

Penyambung SMA adalah salah satu penyambung sepaksi yang paling biasa dan digunakan secara meluas dalam aplikasi RF, digunakan secara meluas dalam peralatan komunikasi, sistem gelombang mikro, antena, instrumen ujian, GPS, radar dan sistem frekuensi tinggi yang lain. Walaupun struktur penyambung SMA kelihatan mudah, walaupun kesilapan kecil semasa pemasangan atau sambungan boleh menyebabkan pengecilan isyarat, peningkatan VSWR, sentuhan yang lemah, dan juga kerosakan peralatan. Oleh itu, pemasangan penyambung SMA yang betul adalah penting.

1. Tork Pengetatan yang Salah
Ramai pengguna jatuh ke dalam salah tanggapan biasa apabila memasang penyambung SMA: sama ada mereka hanya mengetatkannya secara santai, atau mereka mengetatkannya dengan kekerasan sehingga ia "sangat ketat." Kedua-dua pendekatan akan menimbulkan masalah.

Jika ia tidak cukup diketatkan, sentuhan yang lemah dan sambungan yang tidak stabil akan berlaku, menjadikan isyarat terdedah kepada gangguan. Terutamanya dalam persekitaran getaran, kepala SMA akan longgar secara beransur-ansur, membawa kepada peningkatan pantulan dan juga gangguan isyarat. Jika ia terlalu ketat, ia akan merosakkan teras dalam, mengubah bentuk benang, dan merosakkan struktur dielektrik, mengakibatkan kemerosotan prestasi yang tidak dapat dipulihkan.

Prosedur yang betul ialah menggunakan sepana tork untuk mengetatkannya kepada tork standard kira-kira 0.8 N·m. Ini memastikan sentuhan selamat sambil menghalang kerosakan struktur, menjadikannya alat penting untuk pemasangan RF profesional.

2. Salah jajaran konduktor pusat

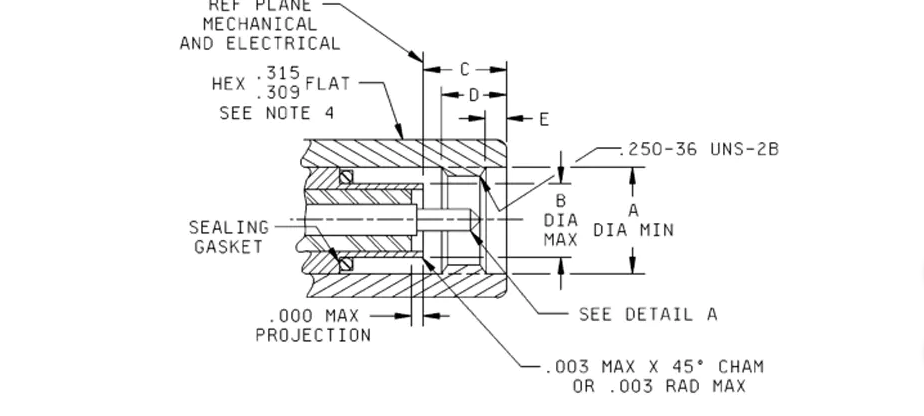

Penyambung SMA ialah penyambung RF ketepatan dengan konduktor pusat yang sangat kecil (pin atau soket). Salah jajaran semasa mengawan dan pemasukan paksa dengan mudah boleh menyebabkan lenturan pin dan ubah bentuk soket. Jenis kerosakan ini selalunya tidak boleh diperbaiki dan mungkin tidak dapat dilihat dengan mata kasar, tetapi ia secara langsung membawa kepada:
Peningkatan VSWR
Peningkatan kehilangan isyarat
Sentuhan tidak stabil
Kesukaran dalam memasukkan dan mengeluarkan
Jangka hayat isyarat dipendekkan dengan ketara
Terutamanya dalam peralatan ujian atau sistem frekuensi tinggi, kerosakan ini merendahkan prestasi keseluruhan pautan dan sukar untuk diselesaikan.

Prosedur yang betul ialah menjajarkan konduktor dengan berhati-hati, memasukkannya perlahan-lahan, dan kemudian mengikatnya dengan sepana tork. Jangan sekali-kali menggunakan kekerasan.

3. Mengetatkan tangan memasukkan serpihan logam dan oksida ke dalam antara muka
Ramai jurutera lazimnya mengetatkan penyambung SMA dengan tangan, terutamanya semasa ujian yang kerap. Ini bukan sahaja mengakibatkan tork yang tidak mencukupi tetapi juga dengan mudah memperkenalkan bahan cemar seperti habuk, serpihan logam, dan minyak kulit. Zarah-zarah kecil ini boleh meningkatkan rintangan sentuhan dan juga merosakkan penyaduran emas, yang membawa kepada peningkatan pengecilan isyarat.

Dalam penyambung frekuensi tinggi, walaupun kekotoran terkecil boleh menyebabkan turun naik prestasi. Oleh itu, adalah penting untuk:
Jangan ketatkan dengan tangan (hanya ketatkan sedikit semasa kedudukan awal);
Bersihkan permukaan sambungan dengan kain bebas lin atau swab alkohol sebelum dipasang;
Elakkan menyentuh permukaan konduktif dengan tangan kosong;
Tabiat pembersihan yang baik boleh memanjangkan jangka hayat penyambung dengan ketara.

4. Mencampurkan Jenis Penyambung Lelaki dan Perempuan SMA
Penyambung SMA antara muka adalah sangat serupa dalam penampilan dengan antara muka RF lain, seperti RP-SMA, SMB, SMC dan N-jenis. Ramai orang menilai berdasarkan penampilan, mengakibatkan sambungan paksa antara muka yang tidak serasi, yang boleh menyebabkan:
Benang rosak
Pin tengah patah
Lubang dalam yang cacat
Kegagalan prestasi lengkap

SMA dan RP-SMA (SMA kekutuban terbalik) amat mudah dikelirukan. Mereka kelihatan serupa tetapi mempunyai struktur dalaman yang berbeza. Memaksa sambungan bukan sahaja menghalang penghantaran isyarat tetapi juga boleh merosakkan antara muka peranti.

Sebelum menyambung, sentiasa sahkan:
Adakah ia penyambung SMA standard?
Adakah jenis penyambung betul?
Adakah ia serasi dengan port peranti?
Adakah ia memenuhi keperluan frekuensi (terdapat perbezaan antara penyambung SMA standard dan ketepatan)?

Elakkan daripada merosakkan peralatan mahal kerana operasi yang tidak betul.

5. Lenturan kabel penyambung yang berlebihan menyebabkan ketakselanjaran impedans
Banyak masalah semasa memasang penyambung SMA sebenarnya bukan pada penyambung itu sendiri, sebaliknya disebabkan oleh lenturan kabel yang tidak betul semasa pemasangan. Kabel sepaksi sangat sensitif terhadap jejari lentur. Jika bengkok terlalu tajam, ia akan membawa kepada:
Ketakselanjaran impedans
Peningkatan pantulan isyarat
Peningkatan kehilangan kabel
Keputusan ujian serta-merta.

Masalah ini amat ketara dalam aplikasi frekuensi tinggi (melebihi 6GHz).

Garis panduan yang disyorkan:
Jejari lentur ≥ 5 kali diameter kabel
Elakkan membongkok berhampiran titik sambungan
Elakkan daripada mengenakan ketegangan atau kilasan pada kabel.
Ini akan mengekalkan prestasi penghantaran yang stabil.

6. Kerap mengawan dan tidak mengawan menyebabkan haus
Jangka hayat teori penyambung SMA biasanya sekitar 500 kitaran mengawan dan menyahkawin, tetapi banyak persekitaran ujian mungkin melibatkan berpuluh-puluh kitaran mengawan dan menyahkawin setiap hari. Penggunaan berulang yang berpanjangan boleh menyebabkan: memakai penyaduran emas; impedans sentuhan meningkat; ubah bentuk bilah; dan melonggarkan konduktor pusat, menjejaskan kestabilan isyarat dan juga meningkatkan ralat.

Penyelesaian termasuk: menggunakan penyesuai pelindung (SMA saver) dalam persekitaran ujian frekuensi tinggi; kerap menggantikan kabel ujian; dan memantau perubahan dalam galangan sentuhan penyambung. Ini boleh memanjangkan jangka hayat antara muka pada instrumen berharga dengan ketara.

Walaupun memasang penyambung SMA adalah mudah, setiap butiran secara langsung memberi kesan kepada kualiti isyarat. Mengikuti prosedur standard dan menggunakan alatan yang betul memastikan sambungan yang stabil, prestasi yang boleh dipercayai dan jangka hayat peralatan yang lebih lama.
