OEM 1.85mm penyambung koaksial RF Pembekal

Ningbo Hanson Communication Technology Co., Ltd. Rumah / Produk / Penyambung koaksial RF / 1.85mm penyambung koaksial RF

1.85mm penyambung koaksial RF

Penerangan:

Penyambung siri 1.85mm (juga dikenali sebagai penyambung RF 1.85mm) adalah penyambung frekuensi radio berprestasi tinggi (RF) yang digunakan terutamanya dalam aplikasi yang memerlukan frekuensi tinggi, ketepatan tinggi, dan kerugian yang rendah, terutamanya dalam penghantaran isyarat pada 26.5 GHz atau lebih tinggi. Ia adalah reka bentuk padat penyambung siri SMA yang menyediakan saiz yang lebih kecil dan prestasi frekuensi yang lebih tinggi berbanding dengan penyambung frekuensi tinggi lain seperti jenis V (2.92mm) atau jenis K (1.0mm).

Parameter:

Spesifikasi Teknikal Utama:
◆ Impedans ciri: 50Ω
◆ Julat kekerapan: DC ～ 67GHz
◆ Rintangan penebat: ≥3000mΩ
◆ Dielektrik menahan voltan: 500V (RMS)
◆ Nisbah Gelombang Berdiri Voltan (VSWR): ≤1.30
◆ Kitaran mengawan: 500 kali

Pertanyaan

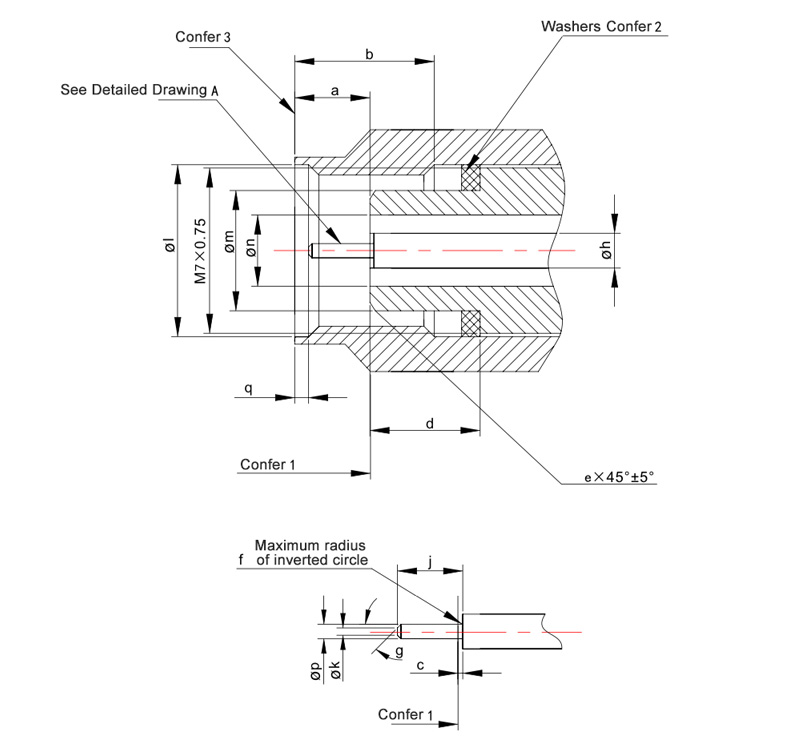

  • Siri 1.85mm Jack Contacts Interface Connector

Saiz mm daL.am
mdaL.am maks mdaL.am maks
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0.002
g 28 ° 32 ° 28 ° 32 °
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
p 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Nota:
1. Permukaan rujukan mekanikal dan elektrik.
2. Pencuci seperti yang diperlukan untuk penyambung Kelas 1.
3. Sambungan kacang dengan offset ke hadapan.

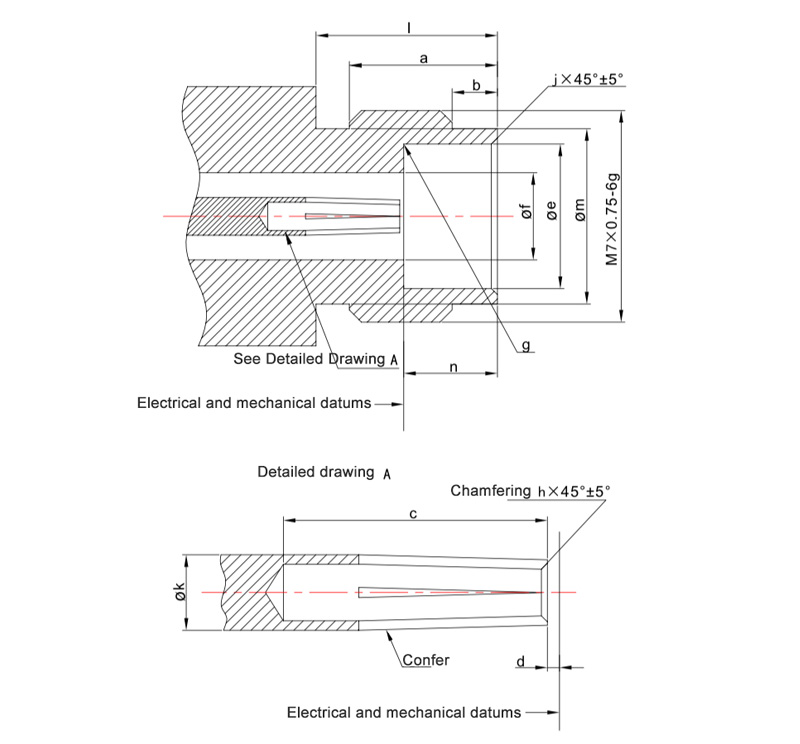

  • Siri 1.85mm Jack Contacts Interface Connector

Saiz mm daL.am
mdaL.am maks mdaL.am maks
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 － 0.104 －
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g － R0.130 － R0.005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Nota:
Struktur sekeping hubungan soket adalah sewenang -wenangnya. Apabila mengawan dengan pin dengan diameter 0.498mm hingga 0.523mm, dimensi harus memenuhi pekali refleksi, ciri -ciri kawin dan keperluan ketahanan penyambung.

1.85mm SIRI

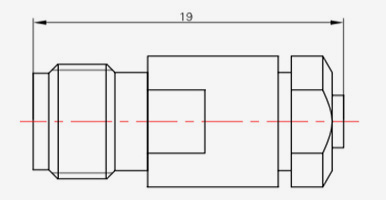

  • 1.85-JB1
    1.85-JB1
    Model Jenis Kabel
    1.85-JB1 SFT-50-1,670-047

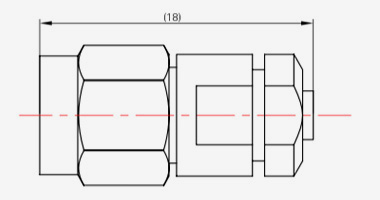

  • 1.85-kb1
    1.85-kb1
    Model Jenis Kabel
    1.85-kb1 SFT-50-1,670-047
