Apakah fungsi penyesuai sepaksi RF?

Dalam sistem frekuensi radio (RF), kestabilan dan ketekalan penghantaran isyarat adalah penting. Sama ada peralatan komunikasi, instrumen ujian, sistem penghantaran wayarles atau platform pengukuran RF makmal, semuanya bergantung pada pelbagai penyambung sepaksi. Walau bagaimanapun, dalam kejuruteraan praktikal, peranti yang berbeza sering menggunakan jenis antara muka yang berbeza, memerlukan komponen utama yang boleh menyambung, menukar dan mengekalkan kualiti isyarat— Penyesuai sepaksi RF . Jadi, apakah sebenarnya fungsi penyesuai sepaksi RF? Apakah peranan yang dimainkan dalam sistem RF?

1. Fungsi Asas an Penyesuai Sepaksi RF

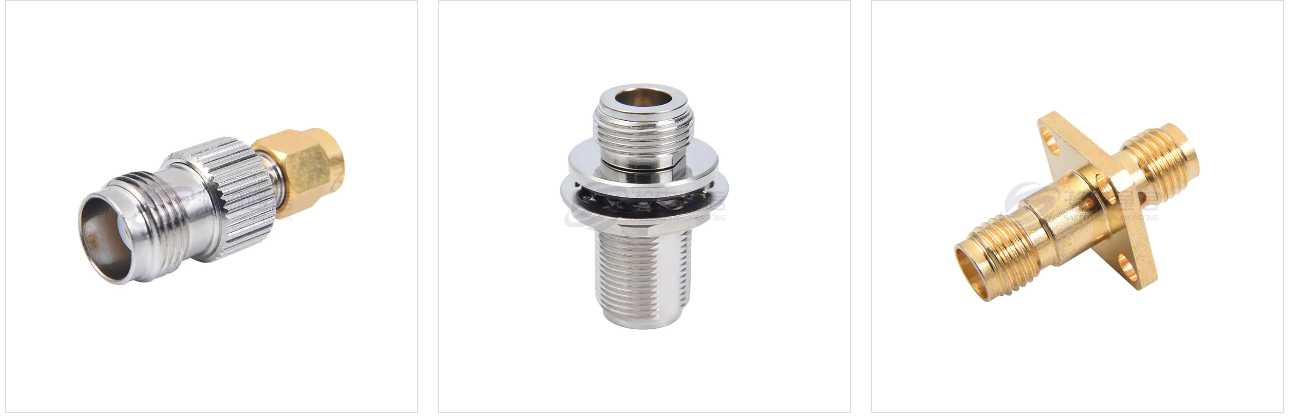

Fungsi utama penyesuai sepaksi RF adalah untuk membolehkan penukaran dan sambungan yang boleh dipercayai antara pelbagai jenis penyambung RF. Sebagai contoh, sesetengah instrumen menggunakan antara muka jenis N, manakala peranti menggunakan antara muka SMA; dalam kes sedemikian, penyesuai RF N-ke-SMA diperlukan untuk membolehkan sambungan yang lancar.

Kaedah sambungan biasa termasuk:
Penyesuaian antara pelbagai jenis antara muka: seperti SMA-N, BNC-TNC, SMA-UHF, dsb.
Penyesuaian antara pelbagai jenis antara muka: seperti SMA perempuan kepada SMA perempuan, SMA lelaki kepada SMA lelaki, dsb.
Sambungan antara antara muka ketepatan dan standard: memenuhi keperluan pengukuran frekuensi tinggi.

Fleksibiliti ini meningkatkan keserasian sistem dengan ketara, menghapuskan keperluan untuk menggantikan keseluruhan pendawaian atau port, dengan itu mengurangkan kos dan meningkatkan kecekapan.

2. Memastikan Penghantaran Isyarat RF Stabil
Ramai orang tersilap percaya bahawa penyesuai hanyalah "penyambung fizikal", tetapi pada hakikatnya, ciri elektriknya mempunyai kesan yang ketara ke atas kualiti isyarat sistem. Penyesuai RF berkualiti tinggi boleh:

(1) Mengekalkan Impedans Ciri yang Konsisten
Kebanyakan sistem RF menggunakan impedans ciri 50-ohm. Jika impedans penyesuai tidak sepadan, ia akan membawa kepada peningkatan pantulan dan VSWR yang lebih tinggi, sekali gus menjejaskan integriti isyarat.

(2) Kurangkan Kehilangan Sisipan
Penyesuai berkualiti tinggi biasanya mempunyai kehilangan sisipan yang sangat rendah, meminimumkan pengecilan isyarat semasa penghantaran frekuensi tinggi.

(3) Mengekalkan Keupayaan Penghantaran Jalur Lebar
Penyesuai sepaksi RF biasanya menyokong isyarat dari DC ke beberapa GHz, puluhan GHz atau frekuensi yang lebih tinggi, yang amat penting untuk senario ujian gelombang mikro.

Oleh itu, penyesuai RF yang baik bukan sahaja melengkapkan sambungan tetapi juga memastikan penghantaran isyarat yang tepat dan stabil.

3. Meningkatkan Fleksibiliti dan Kebolehkembangan
Instrumen ujian RF, seperti penganalisis spektrum, penganalisis rangkaian dan meter kuasa, menggunakan pelbagai jenis port. Penyesuai sepaksi RF membenarkan jurutera untuk:
Tukar antara muka dengan cepat, mengurangkan masa penyediaan;
Sambungkan probe, beban, komponen penentukuran dan peralatan kritikal lain dengan lebih mudah;
Konfigurasikan laluan sambungan secara fleksibel dalam senario ujian yang kompleks;
Elakkan haus dan lusuh yang disebabkan oleh penggantian kabel atau penyambung yang kerap.
Untuk penguji makmal, penyesuai RF adalah alat yang hampir diperlukan; ujian yang cekap adalah mustahil tanpa mereka.

4. Mengurangkan Kehausan Peralatan dan Melindungi Jangka Hayat Penyambung
Banyak instrumen ujian mewah mempunyai port RF yang sangat mahal, dan pemasangan dan cabut plag yang kerap boleh menyebabkan haus. Menggunakan penyesuai sepaksi RF bertindak sebagai "antara muka pelindung", menumpukan haus pada penyesuai yang lebih murah dan bukannya port peranti yang mahal.

Contohnya:
Memasang penyesuai SMA pada penganalisis rangkaian untuk perlindungan jangka panjang;
Menggunakan penyesuai berketepatan tinggi apabila menukar probe frekuensi tinggi untuk mengurangkan risiko kerosakan.
Ini bukan sahaja memanjangkan jangka hayat peralatan tetapi juga mengurangkan kos penyelenggaraan.

Walaupun nampaknya penyambung kecil, penyesuai sepaksi RF memainkan peranan penting dalam sistem RF. Ia bukan sahaja memastikan keserasian antara muka tetapi juga menjamin kualiti isyarat, melindungi port peranti dan meningkatkan kecekapan ujian, menjadikannya komponen asas yang amat diperlukan untuk pelbagai sistem RF.
