OEM Pembekal Penyambung Koaksial RF Jenis N

Ningbo Hanson Communication Technology Co., Ltd. Rumah / Produk / Penyambung koaksial RF / N-TYPE RF COXIAL CONNECTOR

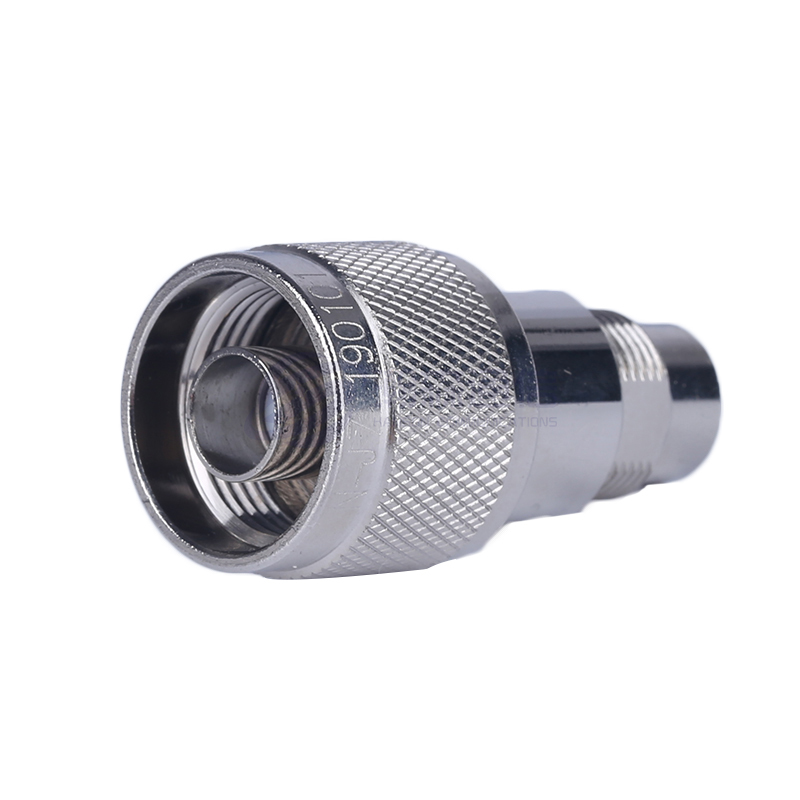

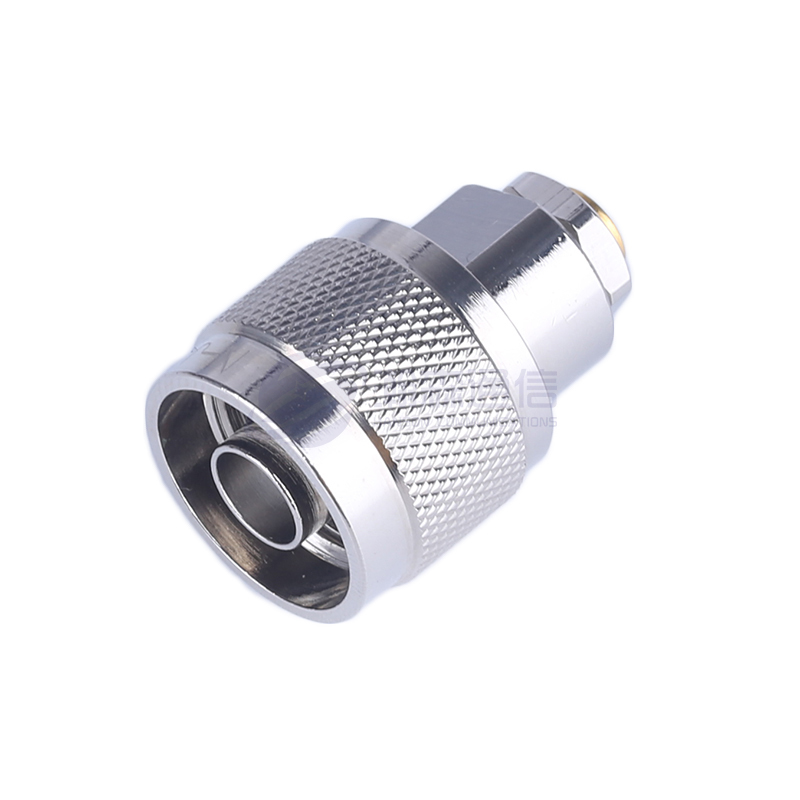

N-TYPE RF COXIAL CONNECTOR

Penerangan:

Penyambung koaksial RF siri N-jenis adalah penyambung sepaksi RF dengan mekanisme sambungan berulir yang dibangunkan dan dihasilkan mengikut standard tentera AS MIL-C-39012. Ia mempunyai ciri -ciri lebar jalur lebar, rintangan kejutan yang baik, kebolehpercayaan yang tinggi, dan prestasi yang sangat baik, dan digunakan secara meluas dalam komunikasi gelombang mikro dan sistem pengukuran. Impedans ciri penyambung sepaksi RF siri N-jenis yang dihasilkan oleh kilang kami dibahagikan kepada dua jenis: 50Ω dan 75Ω.

Parameter:

Spesifikasi Teknikal Utama:
◆ Impedans ciri: 50Ω/75Ω
◆ Julat kekerapan: DC-18GHz (50Ω)/DC-3GHz (75Ω)
◆ Rintangan penebat: ≥5000mΩ
◆ Dielektrik menahan voltan: 1500V (RMS)
◆ Nisbah Gelombang Berdiri Voltan (VSWR): ≤1.30
◆ Kitaran mengawan: 500 kali

Pertanyaan

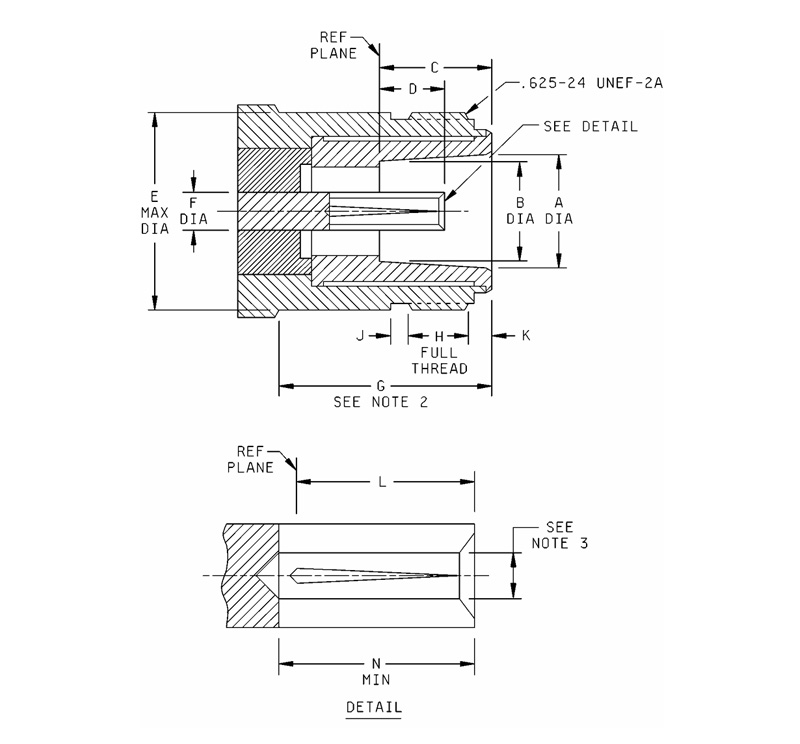

Redup
L...tr 		Inci (mm)
Min. Maks.
A .336 (8.53) .344 (8.74)
B .316 (8.03) .320 (8.13)
C .356 (9.04) .362 (9.19)
D .187 (4.75) .207 (5.26)
E ------- .627 (15.93)
F .119 (3.02) .124 (3.15)
G .422 (10.72) -------
H .172 (4.37) .220 (5.59)
J .047 (1.19) .077 (1.96)
K .047 (1.19) .077 (1.96)
L .187 (4.75) .207 (5.26)
N .210 (5.33) -------

Nota:
1. Antara muka ini akan memenuhi keperluan tolok seperti yang dinyatakan dalam
MIL-PRF-39O12/2.
2. Pelepasan untuk menggabungkan kacang penyambung.
3. Untuk memenuhi VSWR, ciri -ciri mengawan, rintangan hubungan dan
ketahanan penyambung apabila dikawinkan dengan pin diameter A.063/.066.

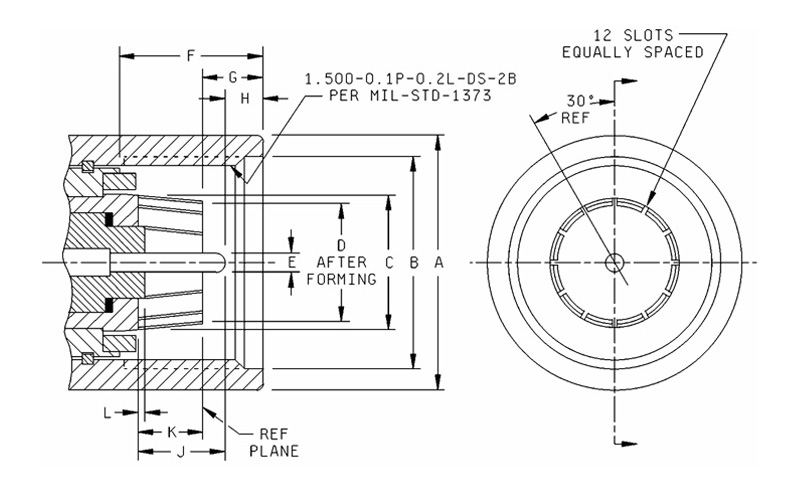

Redup
L...tr 		Inci (mm)
Min. Maks.
A 1.740 (44.20) 1.760 (44.70)
B 1.537 (39.04) 1.543 (39.19)
C 1.060 (26.92) 1.064 (27.03)
D .964 (24.49) .974 (24.74)
E .194 (4.93) .196 (4.98)
F .836 (21.23) .856 (21.74)
G .372 (9.45) .392 (9.96)
H .271 (6.88) .291 (7.39)
J 551 (14.00) .571 (14.50)
K .370 (9.40) .380 (9.65)
L .001 (0.03) .013 (0.33)

Nota:
1. Antara muka ini akan memenuhi keperluan tolok seperti yang dinyatakan dalam MIL-PRF-39012/44.

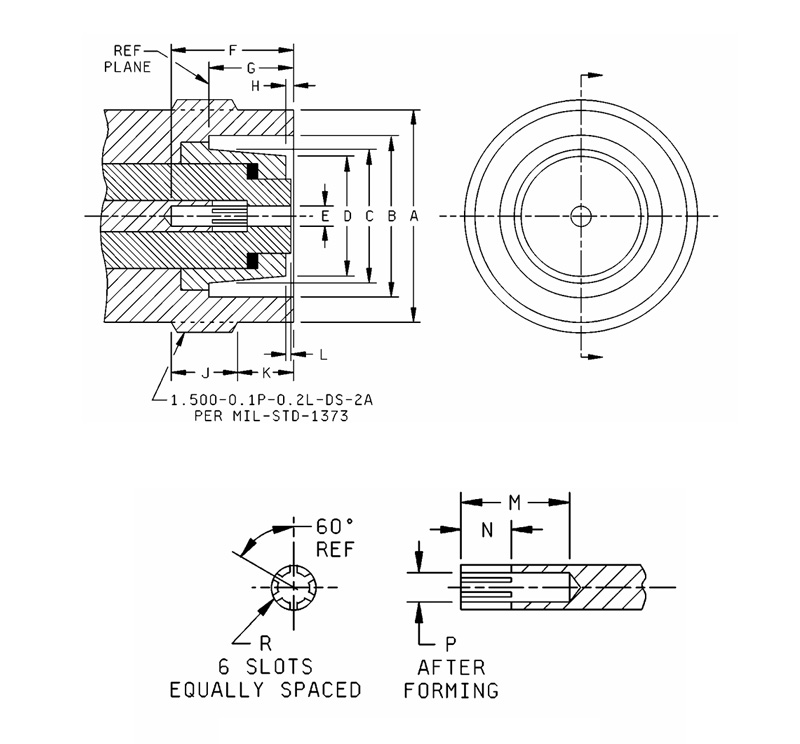

Redup
L...tr 		Inci (mm)
Min. Maks.
A 1.404 (35.66) 1.408 (35.76)
B 1.100 (27.94) 1.120 (28.45)
C 1.998 (50.75) 1.002 (25.45)
D 936 (23.77) .940 (23.88)
E .191 (4.85) .195 (4.95)
F .763 (19.38) .783 (19.89)
G .465 (11.81) .485 (12.32)
H .062 (1.57) rujukan
J .302 (7.67) .322 (8.18)
K .302 (7.67) .322 (8.18)
L .001 (0.03) .013 (0.33)
M .490 (12.45) .510 (12.95)
N .240 (6.10) , 260 (6.60)
P .187 (4.75) .189 (4.80)
R .014 (0.36) .018 (0.46)

Nota:
1. Antara muka ini akan memenuhi keperluan tolok seperti yang dinyatakan dalam MIL-PRF-39012/45.

N SIRI
  • N-JB2
    N-JB2

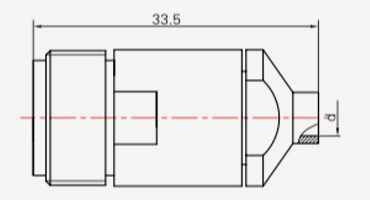

    Model Jenis Kabel d
    N-JB2 SFT-50-2,670-086 Φ2.2
    N-JB3 SFT-50-3,670-141 Ф3.6
  • N-JB3-1
    N-JB3-1
    Model Jenis Kabel L.
    N-JB3-1 SFT-50-3,670-141 17.6
    N-jb3a-1 SFT-50-3,670-141 16.5
  • N-KB3
    N-KB3
    Model Jenis Kabel
    N-KB3 SFT-50-3,670-141
  • N-KFB3
    N-KFB3
    Model Jenis Kabel
    N-KFB3 SFT-50-3,670-141
  • N-kYB3
    N-kYB3
    Model Jenis Kabel
    N-kYB3 SFT-50-3,670-141
  • N-j3
    N-j3
    Model Jenis Kabel
    N-j3 SYV-50-2-1, RG316
    N-J4 SYV-50-2-2

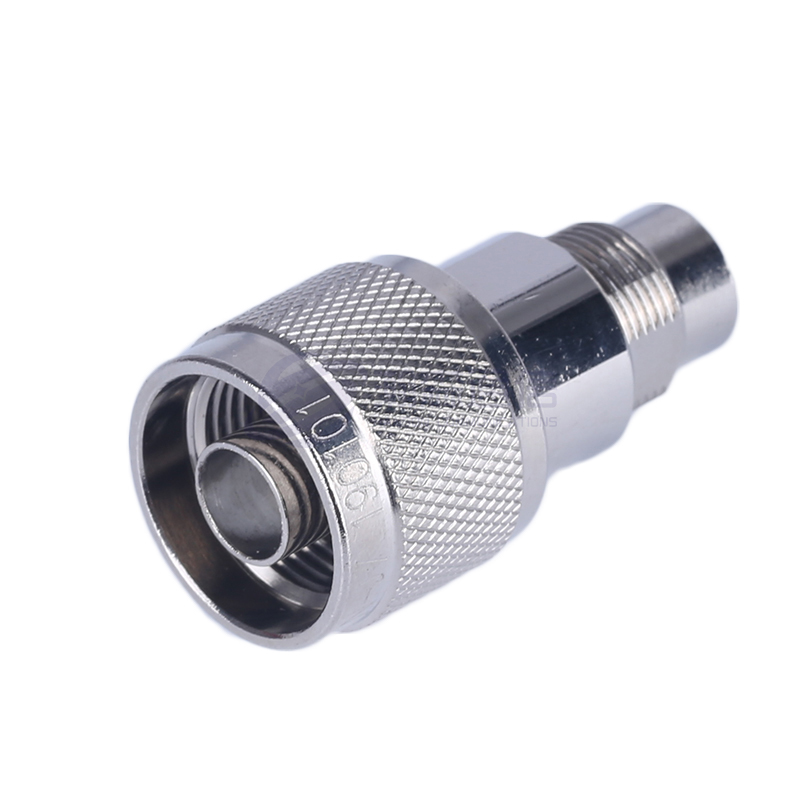

  • N-J5
    N-J5
    Model Jenis Kabel L.
    N-J5 SYV-50-3, RG142, SFCJ-50-3-51 33
    N-J5C SYV-50-3, RG142, SFCJ-50-3-51 33
    N-j7 SYV-50-5-1, SFCJ-50-5-51 36
    N-J10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 36
  • N-J5.3
    N-J5.3
    Model Jenis Kabel
    N-J5.3 32055,205, GNB415
  • N-J311
    N-J311
    Model Jenis Kabel
    N-J311 FFB311A
  • N-J10-1
    N-J10-1
    Model Jenis Kabel
    N-J10-1 SFCJ-50-7-51
  • N-JW5
    N-JW5
    Model Jenis Kabel
    N-JW5 SFCJ-50-3-51, SYV-50-3-4, RG142
    N-JW7 SFCJ-50-5-51, SYV-50-5-1
    N-JW10 SFCJ-50-7-51, SYV-50-7-2
  • N-jw8a
    N-jw8a
    Model Jenis Kabel
    N-jw8a FFB311A, SYV-50-5
    N-JW12A SYV-75-3
    N-JW13A SYV-75-5
  • N-K3
    N-K3
    Model Jenis Kabel
    N-K3 SYV-50-2-1, RG316
  • N-k5
    N-k5
    Model Jenis Kabel L.
    N-k5 SYV-50-3, RG142, SFCJ-50-3-51 36
    N-k7 SYV-50-5-1, SFCJ-50-5-51 38
    N-K10 SYV-50-7-1, SFCJ-50-7-51 38
  • N-KF5
    N-KF5
    Model Jenis Kabel L.
    N-KF5 SYV-50-3, RG142, SFCJ-50-3-51 36
    N-KF7 SYV-50-5-1, SFCJ-50-5-51 38
    N-KF10 SYV-50-7-1, SFCJ-50-7-51 38
  • N-kf3a
    N-kf3a
    Model Jenis Kabel L.
    N-kf3a SYV-50-2-1, RG316 33
    N-KF5A SYV-50-3-4, RG142 42
  • N-ky3y
    N-ky3y
    Model Jenis Kabel
    N-ky3y SYV-50-2-1, RG316

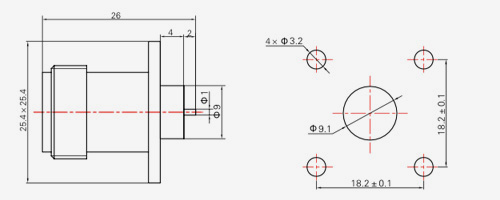

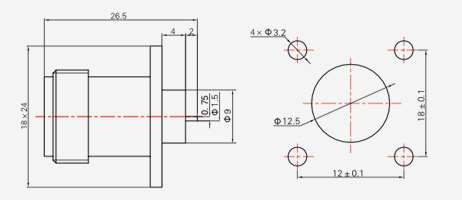

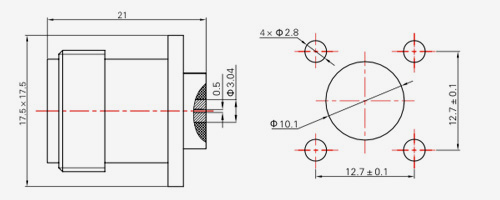

  • N-kfd

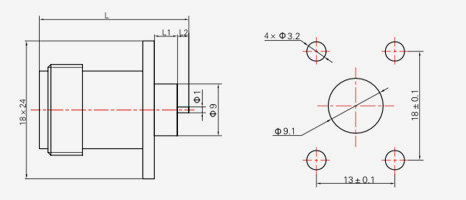

    N-kfd
    Model L. L.1 L.2
    Kfd 26 4 2
    Kfd2 31 6 5
    Kfd15 30 6 4
    Kfd16 28.5 6 2.5
    Kfd17 28 6 2
    Kfd18 29 5 4
    Kfd19 29 4 5
    Kfd20 33 4 9
  • N-kf
    N-kf
  • N-JFD1
    N-JFD1
  • N-JFD2
    N-JFD2
  • N-JFD3
    N-JFD3
  • N-JFD23
    N-JFD23
  • N-KFD1
    N-KFD1
  • N-KFD7
    N-KFD7
  • N-KFD11
    N-KFD11
  • N-KFD50
    N-KFD50
  • N-KFD-Z
    N-KFD-Z
  • N-KFD9
    N-KFD9
  • N-KFD14
    N-KFD14
