Bagaimana untuk Memilih Penyesuai Koaksial RF yang Betul？

Memilih yang betul Penyesuai sepaksi RF adalah penting, kerana ia merupakan potensi kesesakan isyarat; pilihan yang tidak sesuai boleh memberi kesan langsung kepada prestasi keseluruhan sistem RF. Di bawah ialah panduan pemilihan penyesuai sepaksi RF untuk membantu anda membuat pilihan yang tepat.

1. Parameter Elektrik Utama (Asas Prestasi)
Parameter ini secara langsung menentukan sama ada penyesuai boleh menyokong kekerapan operasi dan kuasa anda.

Kekerapan Operasi:
Ini adalah pertimbangan utama! Adalah penting untuk memastikan bahawa julat frekuensi yang ditentukan oleh penyesuai sepaksi RF meliputi kekerapan operasi tertinggi sistem anda.
Pelbagai jenis penyesuai sepaksi RF mempunyai had frekuensi yang wujud. Contohnya, jenis N biasanya meningkat kepada 11GHz, SMA kepada 18GHz/26.5GHz, 3.5mm hingga 33GHz, 2.92mm (jenis K) kepada 40GHz dan 2.4mm hingga 50GHz.
Prinsip: Had kekerapan penyesuai yang dipilih hendaklah lebih tinggi daripada kekerapan pengendalian tertinggi sistem anda.

Impedans:
Sebahagian besar sistem RF ialah 50 ohm. Sesetengah peralatan TV dan penyiaran mungkin menghadapi sistem 75-ohm.
Pastikan ia sepadan! Jangan sekali-kali menggunakan penyesuai 50-ohm dalam sistem 75-ohm, atau sebaliknya, kerana ini akan menyebabkan ketidakpadanan impedans yang teruk dan pantulan isyarat.
Nisbah Gelombang Tetap Voltan (VSWR): Penunjuk teras kualiti padanan. VSWR yang lebih hampir kepada 1:1 adalah lebih baik, menunjukkan kurang pantulan dan kecekapan penghantaran yang lebih tinggi.
VSWR penyesuai merosot dengan peningkatan kekerapan. Rujuk manual produk untuk memastikan VSWRnya memenuhi keperluan dalam jalur frekuensi pengendalian anda (cth., < 1.25 dalam julat DC-18GHz).

Kehilangan Sisipan: Kehilangan kuasa apabila isyarat melalui penyesuai. Nilai yang lebih rendah adalah lebih baik, terutamanya dalam aplikasi frekuensi tinggi dan berkuasa tinggi.

Kerugian terutamanya berpunca daripada konduktor dan bahan dielektrik; kerugian biasanya meningkat dengan frekuensi yang lebih tinggi.
Kuasa Dinilai: Purata maksimum dan kuasa puncak yang boleh dikendalikan dengan selamat oleh penyesuai.
Kuasa purata berkaitan dengan kesan haba; pertimbangkan potensi penyesuai menjadi terlalu panas.
Kuasa puncak berkaitan dengan kerosakan dielektrik dan amat penting dalam sistem nadi berkuasa tinggi.
Sentiasa benarkan margin! Jangan gunakannya pada kuasa maksimumnya.

2. Ciri Mekanikal dan Antara Muka (Sambungan Fizikal)
Ini penting untuk pemasangan penyesuai sepaksi RF yang betul dan boleh dipercayai ke dalam sistem anda.
Jenis Antara Muka dan Kekutuban:

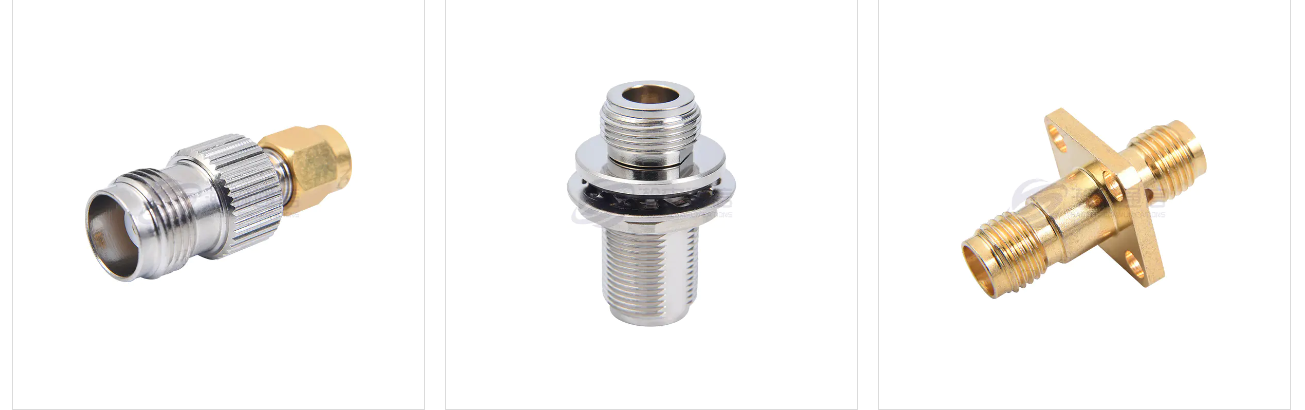

Jenis: Tentukan jenis antara muka yang anda perlukan, seperti SMA, N, BNC, TNC, 3.5mm, 2.92mm (K), 2.4mm, dsb.
Polariti: Di sinilah ralat kemungkinan besar berlaku!
Penyambung Lelaki: Dengan pin tengah/benang dalaman.
Penyambung Wanita: Dengan lubang tengah/benang luar.
Gabungan Sambungan: Tentukan sama ada anda memerlukan sambungan "lelaki ke lelaki," "lelaki ke perempuan" atau "perempuan ke perempuan".

Bahan Penyambung dan Penyaduran:
Perumahan: Biasanya loyang, keluli tahan karat atau loyang bersalut nikel. Keluli tahan karat menawarkan kekuatan yang lebih tinggi dan rintangan kakisan.
Konduktor Tengah/Titik Hubungan: Biasanya tembaga berilium bersalut emas atau loyang. Penyaduran emas memberikan kekonduksian yang sangat baik, rintangan pengoksidaan, dan rintangan sentuhan yang stabil, menjadikannya pilihan pilihan untuk kebanyakan aplikasi.
Nota: Dalam aplikasi yang memerlukan kerap mengawan dan mencabut plag, kekerasan penyaduran dan rintangan lelasan adalah penting.

Bahan Dielektrik: Biasanya polytetrafluoroethylene (PTFE/Teflon) menawarkan sifat elektrik yang sangat baik (kehilangan rendah), rintangan suhu tinggi dan kestabilan kimia.
Keperluan Tork: Sangat penting! Gunakan sepana tork untuk mengetatkan penyesuai.
Pengetatan berlebihan akan merosakkan benang dan pengedap, menyebabkan penyambung tidak dapat digunakan.
Pengetatan akan mengakibatkan sentuhan yang lemah, ketakselanjaran impedans, dan kebocoran isyarat.

3. Senario Aplikasi dan Keperluan Khas
Bergantung pada persekitaran penggunaan khusus anda, faktor berikut mungkin juga perlu dipertimbangkan:
Persekitaran Penggunaan:
Makmal/R&D: Keperluan prestasi tinggi dan julat frekuensi mungkin memerlukan penyesuai ketepatan.

Pengujian Pengeluaran: Keperluan ketahanan dan ketekalan yang tinggi mungkin memerlukan penyesuai gred industri yang teguh dengan hayat mengawan dan mencabut palam yang lama.

Luaran/Ketenteraan: Sifat kalis air, kalis debu dan semburan garam diperlukan; pilih penyesuai dengan penarafan IP dan pembinaan keluli tahan karat.

Hayat Mengawan dan Mencabut Palam: Bilangan kitaran mengawan dan mencabut palam boleh tahan penyesuai sebelum kemerosotan prestasi. Penyesuai ketepatan hanya boleh bertahan 500 kitaran, manakala yang berprestasi tinggi boleh bertahan beribu-ribu kitaran. Pilih mengikut kekerapan operasi anda.

Ketekalan Fasa dan Amplitud: Dalam sistem berbilang saluran (seperti radar tatasusunan berperingkat), apabila penyesuai digunakan secara berpasangan atau kumpulan, perubahan fasa dan amplitud bagi setiap penyesuai adalah sekonsisten yang mungkin. Dalam kes ini, penyesuai berketepatan tinggi dengan "padanan fasa" atau "konsistensi prestasi" diperlukan.
