Penyambung TNC

Penerangan:

Penyambung sepaksi Siri TNC RF dibangunkan dan dihasilkan mengikut standard tentera AS MIL-C-39012. Mereka mempunyai ciri -ciri lebar jalur lebar, sambungan yang boleh dipercayai, dan rintangan kejutan yang baik. Mereka sesuai untuk penyambung dan kabel RF untuk input isyarat dan output peralatan radio, instrumen elektronik, pelbagai komponen laser.

Parameter:

Spesifikasi Teknikal Utama:
◆ Impedans ciri: 50Ω
◆ Julat kekerapan: DC-18GHz
◆ Rintangan penebat: ≥5000mΩ
◆ Dielektrik menahan voltan: 1500V (RMS)
◆ Nisbah Gelombang Berdiri Voltan (VSWR): ≤1.30
◆ Kitaran mengawan: 500 kali

Pertanyaan

SEBELUM: N-TYPE RF COXIAL CONNECTOR
SELEPAS: 2.4mm penyambung koaksial RF

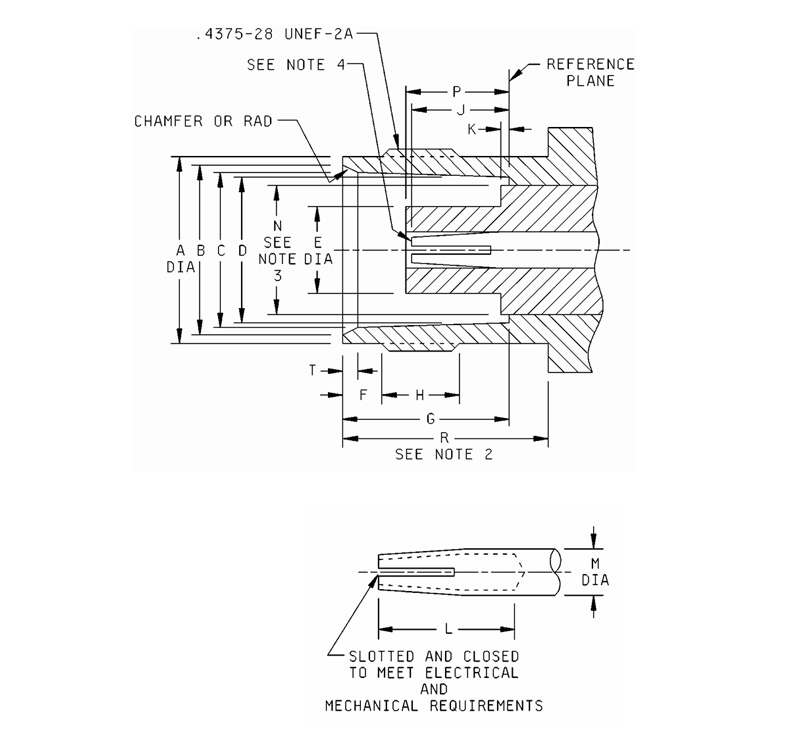

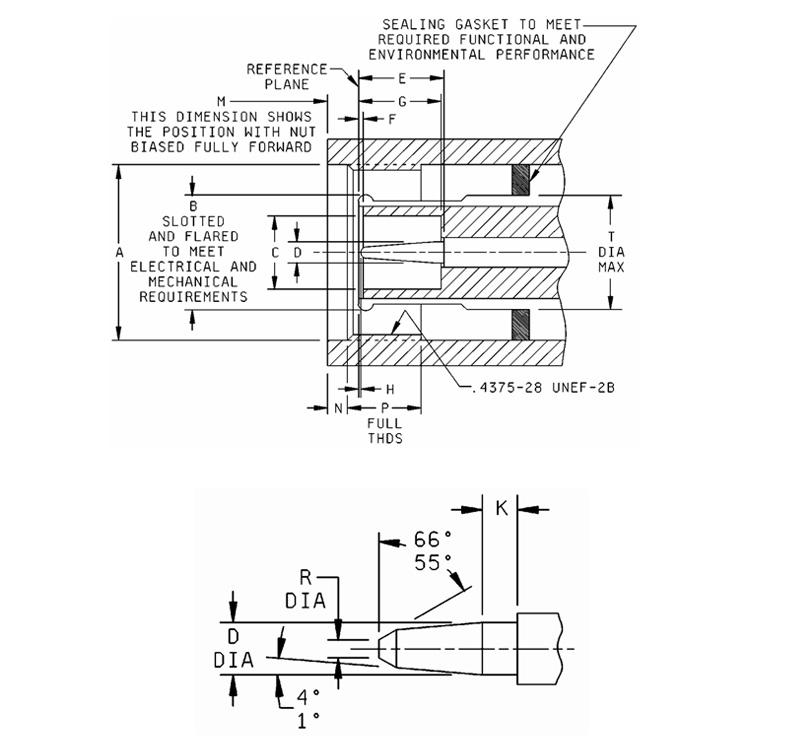

Redup L.tr	Milimeter (inci)
Redup L.tr	Minimum	Maksimum
A	.378 (9.60)	.381 (9.68)
B	.346 (8.79)	.356 (9.04)
C	.327 (8.31)	.333 (8.46)
D	.319 (8.10)	.321 (8.15)
E	-------	.186 (4.72)
F	.068 (1.73)	.088 (2.24)
G	.327 (8.31)	.335 (8.51)
H	.187 (4.75)	-------
J	.186 (4.72)	.206 (5.23)
K	-------	.006 (0.15)
L	.195 (4.95)	-------
M	.081 (2.06)	.087 (2.21)
N	-------	.256 (6.50)
P	.188 (4.78)	.208 (5.28)
R	.414 (10.52)	-------
T	.015 (0.38)	.030 (0.76)

Nota:
1. Antara muka ini akan memenuhi keperluan tolok seperti yang dinyatakan dalam
MIL-PRF-39012/28.
2. Pelepasan untuk menggabungkan kacang penyambung.
3. Redupensi terpakai pada bahagian itu (jika berkenaan) dielektrik
yang menonjol di luar logam
bahu (atau satah rujukan) mengikut dimensi K.
4. ID untuk memenuhi VSWR apabila dikawinkan dengan pin diameter .052 inci (1.32 mm)/054 (1.37 mm).

Redup L.tr	Milimeter (inci)
Redup L.tr	Minimum	Maksimum
A	.440 (11.18)	-------
B	Ujian tolok
C	.190 (4.83)	-------
D	.052 (1.32)	.054 (1.37)
E	.210 (5.33)	.230 (5.84)
F	.006 (0.15)	-------
G	.208 (5.28)	.228 (5.79)
H	.003 (0.08)	.040 (1.02)
K	.078 (1.98)	-------
M	-------	.078 (1.98)
N	.063 (1.60)	-------
P	.156 (3.96)	-------
R	-------	.025 (0.64)
T	-------	.322 (8.18)

Nota:
1. Antara muka ini akan memenuhi keperluan tolok seperti yang dinyatakan dalam MIL-PRF-39012/26.

TNC SIRI

TNC-KF3A

Model Jenis Kabel

TNC-KF3A SYV-50-2-1, RG316

TNC-KF5A SYV-50-3, RG142, SFCJ-50-3-51
TNC-KF3A-1

Model Jenis Kabel

TNC-KF3A-1 SYV-50-2-1, RG316

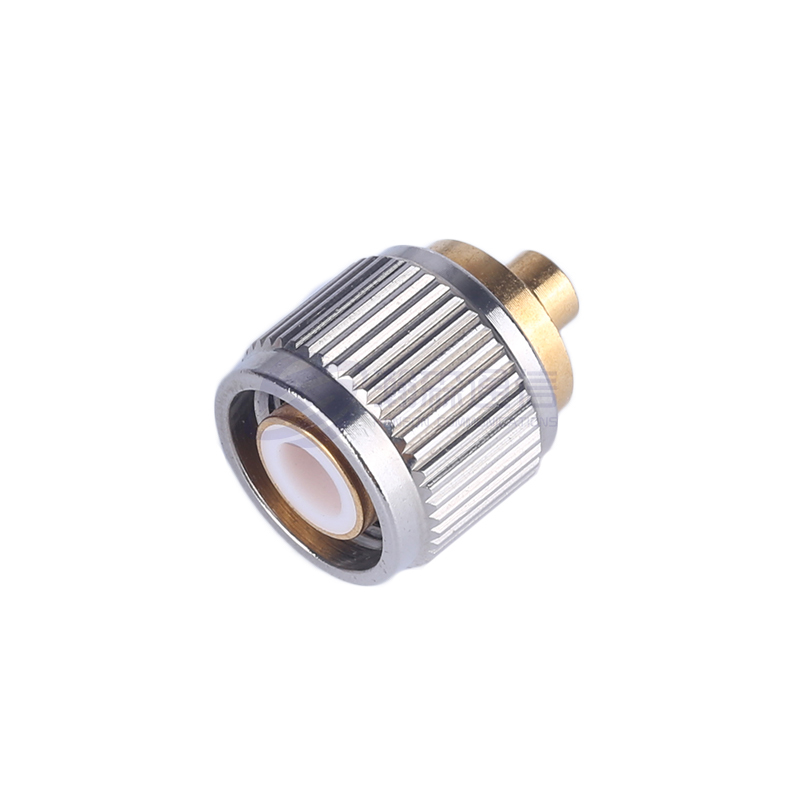

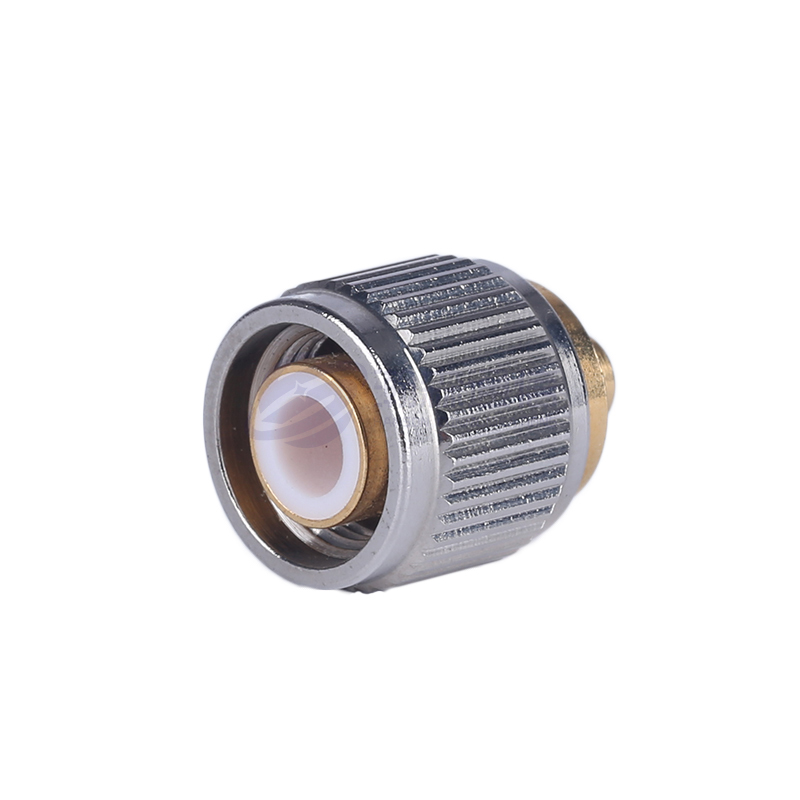

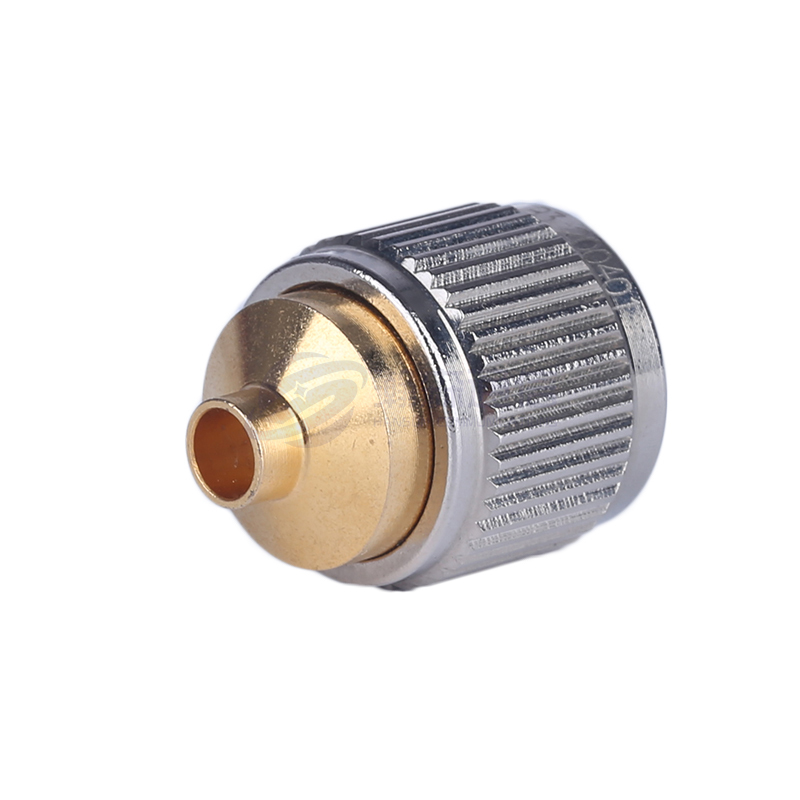

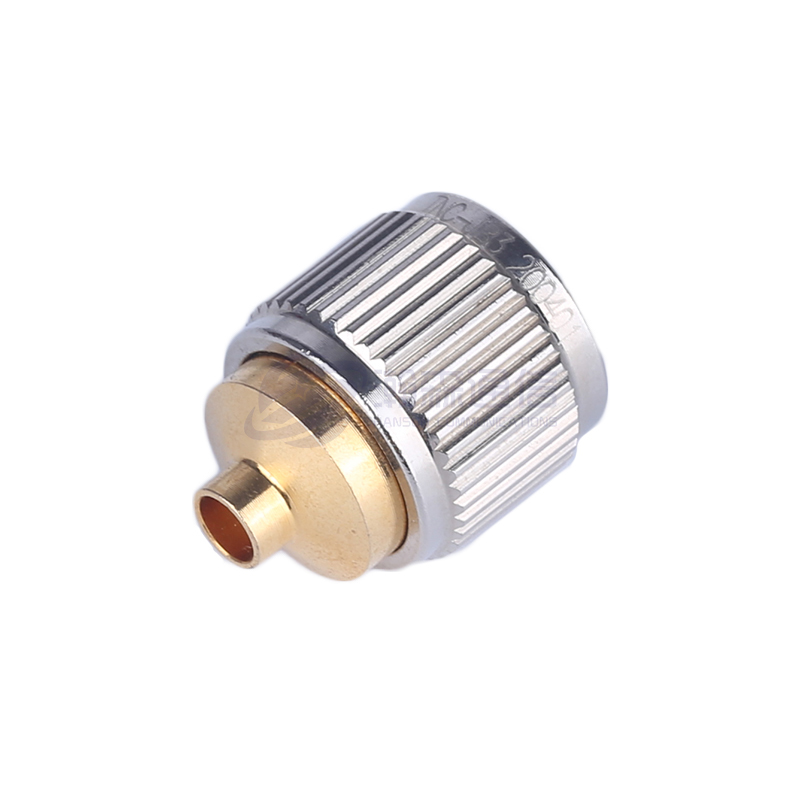

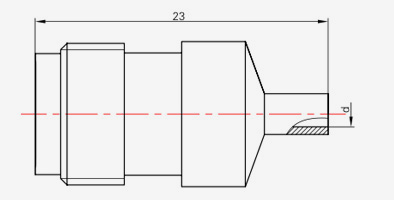

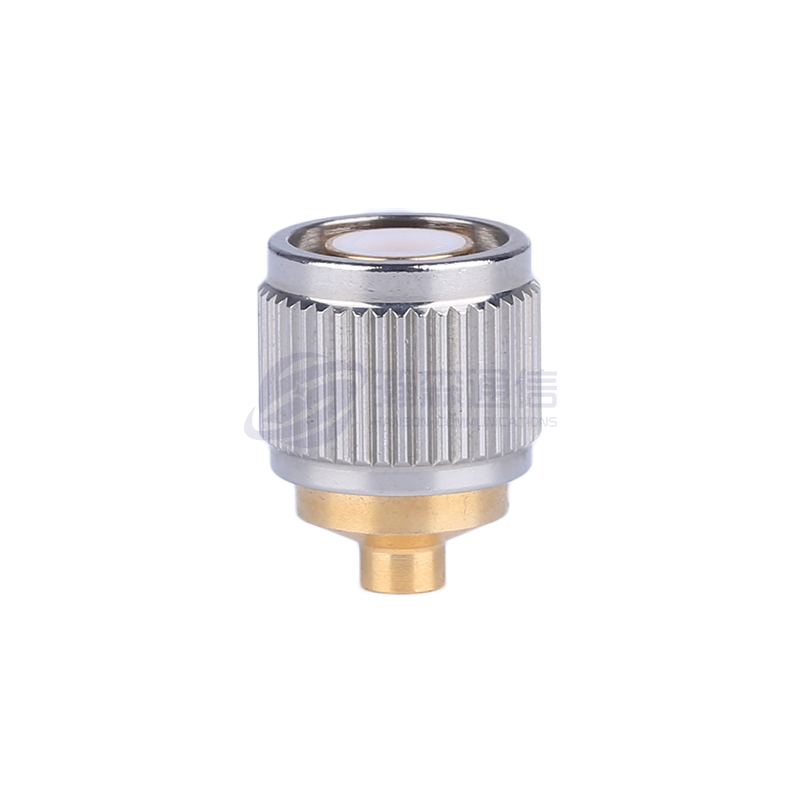

TNC-JB2

Model	Jenis Kabel	d
TNC-JB2	SFT-50-2,670-086	Φ2.2
TNC-JB3	SFT-50-3,670-141	Φ3.6

TNC-JWB2

Model	Jenis Kabel	d
TNC-JWB2	SFT-50-2,670-086	Φ2.2
TNC-JWB3	SFT-50-3,670-141	Φ3.6

TNC-KB2

Model	Jenis Kabel	d
TNC-KB2	SFT-50-2,670-086	Φ2.2
TNC-KB3	SFT-50-3,670-141	Φ3.6

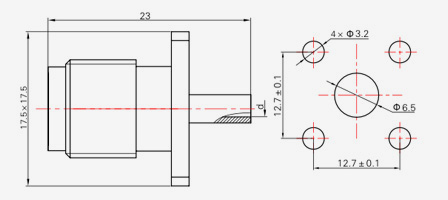

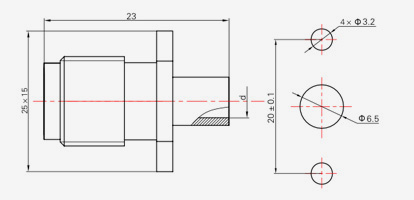

TNC-KFB2

Model	Jenis Kabel	d
TNC-KFB2	SFT-50-2,670-086	Φ2.2
TNC-KFB3	SFT-50-3,670-141	Φ3.6

TNC-KFB2-1

Model	Jenis Kabel	d
TNC-KFB2-1	SFT-50-2,670-086	Φ2.2
TNC-KFB3-1	SFT-50-3,670-141	Φ3.6

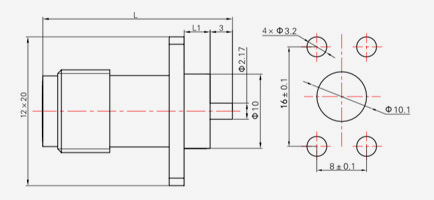

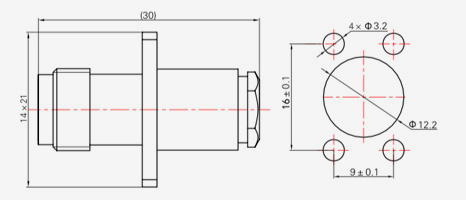

TNC-KFD2

Model L. L.1

KFD2 27 3.5

KFD3 22 2

TNC-J3A

Model	Jenis Kabel
TNC-J3A	SYV-50-2-1, RG316
TNC-J5A	SYV-50-3-4, RG142, SFCJ-50-3-51
TNC-J5AC	SYV-50-3-4, RG142, SFCJ-50-3-51

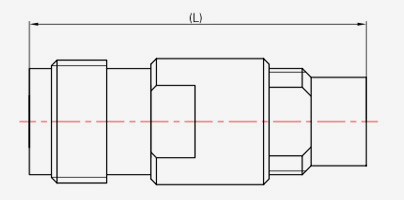

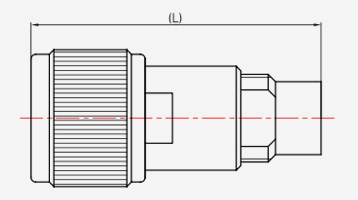

TNC-J4

Model	Jenis Kabel	L.
TNC-J4	SYV-50-2-2	31
TNC-J5	SYV-50-3-4, SFCJ-50-3-51, RG316	31
TNC- (K) 5
TNC-J5C
TNC-J7	SYV-50-5-1, SFCJ-50-5-51	36
TNC-J7C
TNC-J10	SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51	36
TNC-J10C

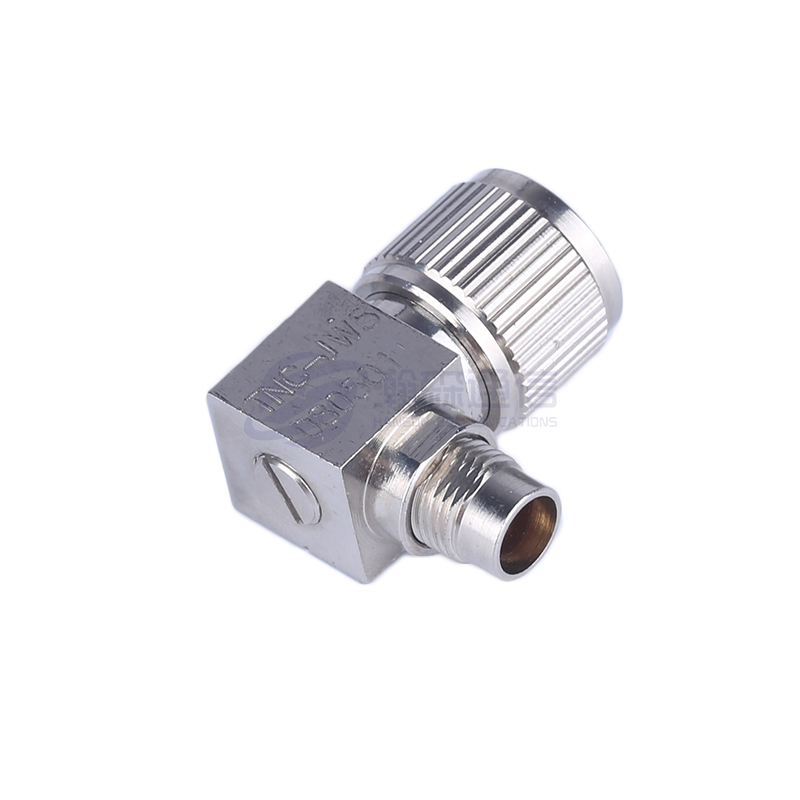

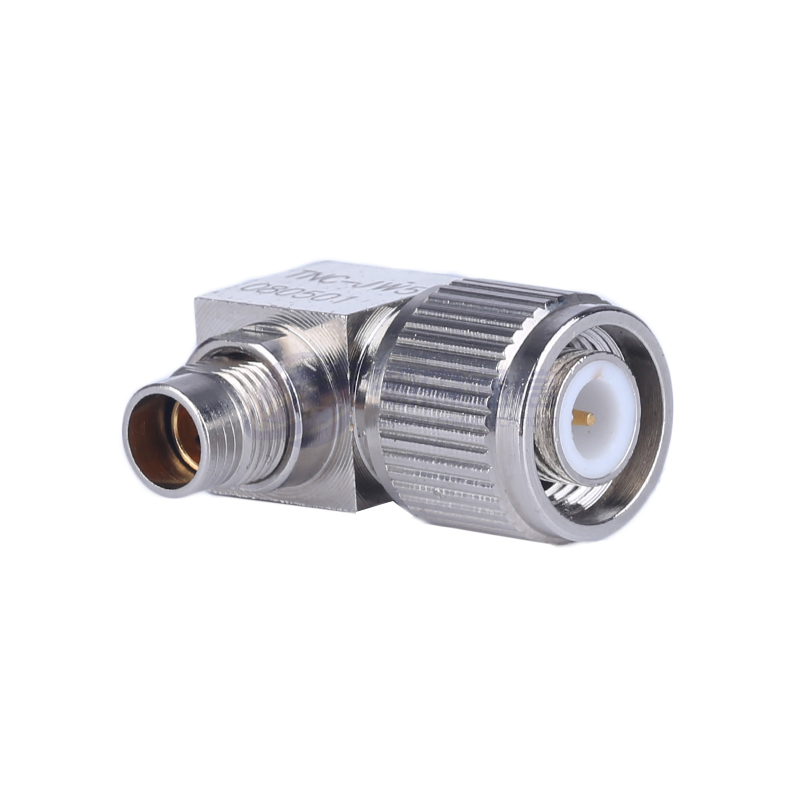

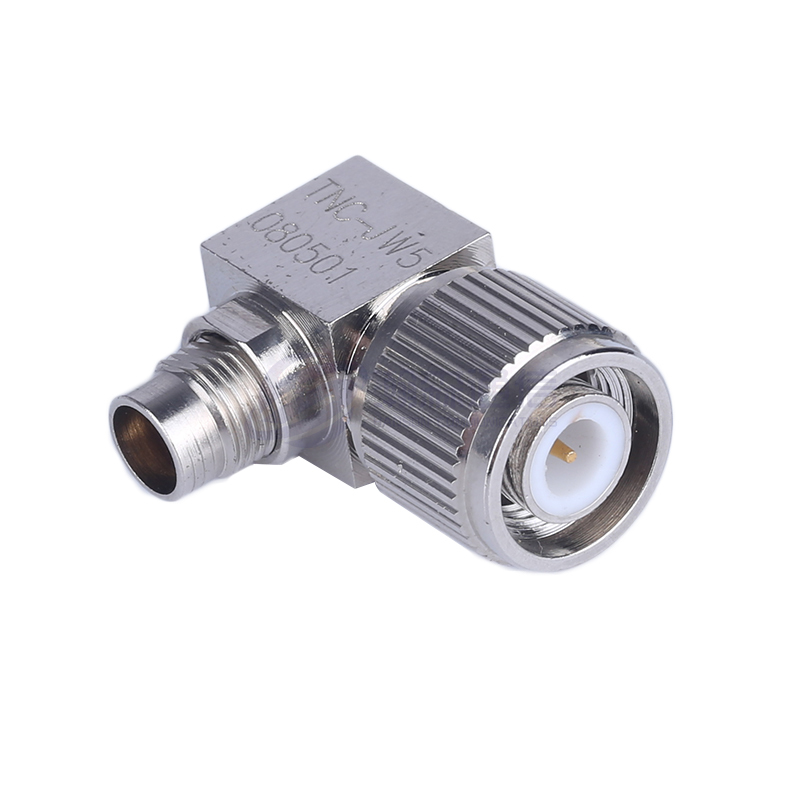

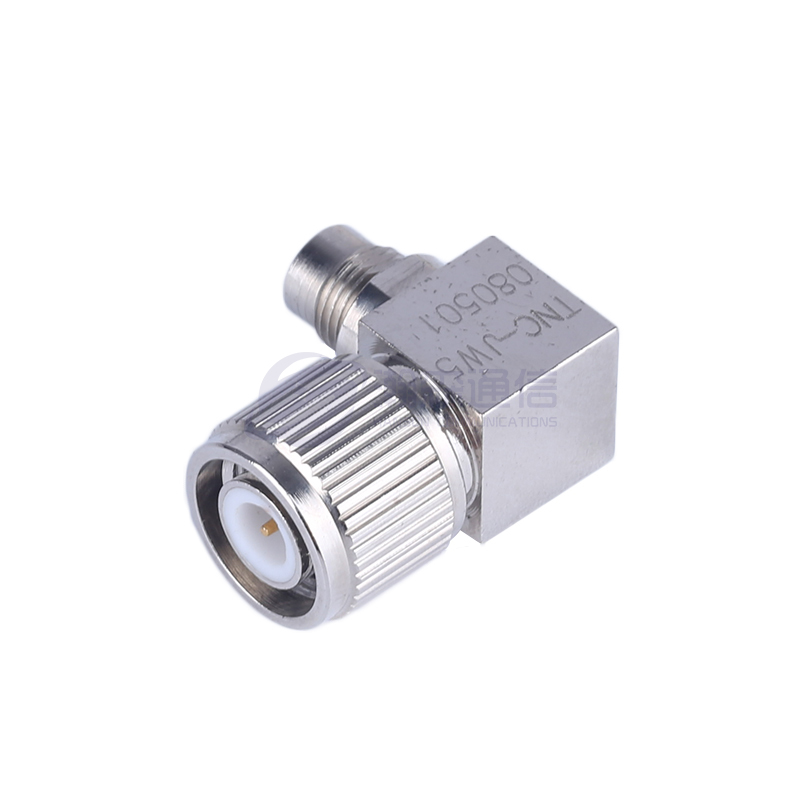

TNC-JW5

Model	Jenis Kabel
TNC-JW5	SYV-50-3-4, SFCJ-50-3-51, RG142
TNC-JW7	SYV-50-5-1, SFCJ-50-5-51
TNC-JW10	SYV-50-7-2, SFCJ-50-7-51

TNC-JW5-1

Model Jenis Kabel

TNC-JW5-1 SYV-50-3-4, SFCJ-50-3-51, RG142

TNC-K5

Model	Jenis Kabel	L.
TNC-K5	SYV-50-3-4, SFCJ-50-3-51, RG142	31
TNC- (J) 5	SYV-50-3-4, SFCJ-50-3-51, RG142	31
TNC-K7	SYV-50-5-1, SFCJ-50-5-51	33
TNC-K10	SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51	33

TNC-KFD1
TNC-KFD4
