Penyesuai RF vs Penyambung RF: Apakah Perbezaannya

Penyesuai RF vs Penyambung RF: Perbezaan Teras

Penyambung RF menamatkan kabel atau port peralatan untuk melengkapkan laluan isyarat, manakala Penyesuai Sepaksi RF bergabung dengan dua penyambung jenis, jantina atau piawaian antara muka yang berbeza tanpa kabel berjalan di antara mereka. Ringkasnya, penyambung menamatkan laluan isyarat dan penyesuai sepaksi merapatkan ketidakpadanan antara dua penyambung sedia ada.

Perbezaan ini paling penting apabila projek melibatkan perkakasan campuran. Bangku ujian mungkin menggunakan port SMA pada peralatan pengukuran yang dipasangkan dengan kabel Jenis-N pada peranti yang sedang diuji, dan Penyesuai Koaksial RF ialah yang menutup jurang itu tanpa membina semula salah satu kabel. Penyambung, sebaliknya, dipilih pada peringkat reka bentuk untuk memadankan kabel, port atau gaya pelekap tertentu dari awal.

Indeks penggunaan ilustrasi daripada 100 merentas sektor biasa yang bergantung pada penyesuai dan penyambung sepaksi RF

Perkara Yang Dilakukan Penyambung RF Dalam Laluan Isyarat

Penyambung RF dipasang pada hujung kabel atau terus ke port peralatan, membentuk pautan fizikal dan elektrik yang memastikan isyarat bergerak dengan kehilangan yang minimum. Siri biasa termasuk BNC, TNC, N-Type, SMA dan 7/16 DIN, masing-masing dibina mengikut saiz pin tertentu, corak benang dan penarafan impedans seperti piawaian penyesuai sepaksi 50 ohm rf yang digunakan secara meluas yang terdapat pada kebanyakan peralatan komunikasi dan ujian.

Mengapa Siri Penyambung Tidak Boleh Ditukar

Setiap siri penyambung dibina mengikut spesifikasi mekanikal dan elektrik tetap, yang bermaksud port SMA tidak boleh digandingkan secara langsung dengan hujung kabel N-Type tanpa penyesuai di antaranya. Julat frekuensi adalah salah satu perbezaan yang paling jelas antara siri, kerana geometri pin yang lebih kecil biasanya menyokong isyarat frekuensi yang lebih tinggi dengan kehilangan yang lebih rendah.

Anggaran julat frekuensi atas dalam gigahertz untuk siri penyambung biasa yang digunakan dalam sistem RF

Perkara yang Dilakukan secara Berbeza oleh Penyesuai Sepaksi RF

Penyesuai Koaksial RF ialah komponen pendek bebas kabel yang dibina untuk menyertai dua antara muka penyambung yang tidak sepadan. Ia mungkin menukar satu siri penyambung kepada yang lain, menukar jantina daripada lelaki kepada perempuan atau menukar antara muka lurus kepada sudut kanan atau format pelekap bebibir. Kerana ia tidak membawa kabelnya sendiri, penyesuai sepaksi biasanya merupakan cara terpantas untuk menyelesaikan ketidakpadanan antara muka yang ditemui semasa pemasangan atau ujian.

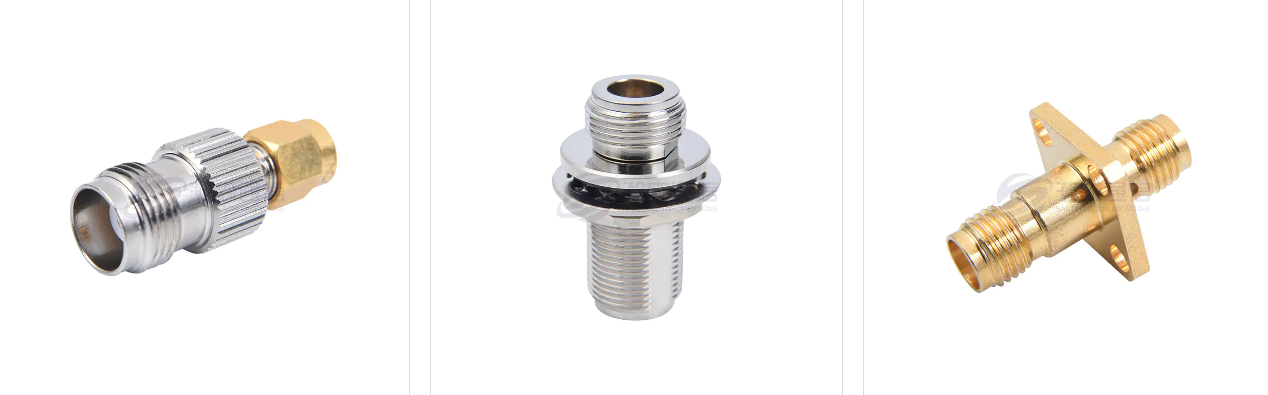

Konfigurasi Penyesuai Biasa

Penyesuai penukaran siri yang menukar satu standard penyambung kepada yang lain, seperti N-Type kepada SMA
Penyesuai tukar jantina yang menukar lelaki kepada perempuan atau perempuan kepada perempuan untuk siri tertentu
Penyesuai sudut kanan yang mengubah hala penghalaan kabel dalam kepungan peralatan yang ketat
Gaya penyesuai sepaksi pelekap bebibir yang melekap terus ke panel peralatan untuk titik sambungan tetap

Pembeli yang bekerja pada talian suapan antena selalunya menentukan penyesuai sepaksi RF untuk binaan sistem antena di mana sambungan panel tetap perlu memenuhi piawaian kabel yang berasingan, manakala persekitaran makmal kerap meminta penyesuai RF untuk peralatan ujian gelombang mikro di mana ketepatan dan kehilangan sisipan rendah kedua-duanya penting.

Konfigurasi dan Penggunaan Penyesuai Sepaksi RF Lelaki Ke Perempuan

Jantina penyambung merujuk kepada sama ada penyambung mempunyai pin tengah terdedah, dikenali sebagai lelaki, atau soket penerima, dikenali sebagai perempuan. A Penyesuai Sepaksi RF Lelaki Ke Perempuan membalikkan jantina pada satu hujung sambungan tanpa memerlukan kabel baharu, yang menjadikannya salah satu jenis penyesuai yang paling diminta merentas kerja pemasangan dan pembaikan.

Apabila Penyesuai Perubahan Jantina Menyelesaikan Ketidakpadanan

Konfigurasi ini paling kerap muncul apabila dua kabel ditamatkan dalam penyambung lelaki dan perlu disambungkan secara terus, atau apabila jantina kabel tidak sepadan dengan port peralatan yang perlu disambungkan. Daripada menggantikan pemasangan kabel, juruteknik boleh memasukkan penyesuai kecil dan melengkapkan sambungan di tapak.

Format penyesuai sepaksi RF lelaki ke wanita biasa dan di mana setiap satu biasanya digunakan
Format	Perubahan Antara Muka	Aplikasi Biasa
Lelaki Lurus Kepada Perempuan	Siri yang sama, jantina sahaja	Mencantumkan dua kabel lelaki yang ditamatkan
Sudut Tepat Lelaki Kepada Perempuan	Siri, jantina dan sudut yang sama	Kepungan yang ketat dengan kelegaan kabel terhad
Siri Silang Lelaki Kepada Perempuan	Siri dan jantina digabungkan	Peralatan bercampur dibina mengikut piawaian yang berbeza

Untuk membandingkan bagaimana Penyesuai Sepaksi RF berbeza daripada penyambung dan pemasangan kabel penuh merentas kualiti praktikal, carta radar di bawah membariskan ketiga-tiganya merentasi kesinambungan laluan isyarat, fleksibiliti antara muka, kesederhanaan pemasangan, ketahanan mekanikal dan liputan julat frekuensi.

Skala perbandingan sifar hingga sepuluh untuk penyambung RF, penyesuai sepaksi RF dan pemasangan kabel merentas keutamaan bersama

Penyesuai Bebibir 4 Lubang: Aplikasi Pemasangan Panel

A Penyesuai Bebibir 4 Lubang menggunakan empat lubang pelekap yang disusun di sekeliling badan penyambung supaya ia boleh dipasang terus pada panel peralatan atau sekat. Ini mewujudkan titik sambungan tetap, tahan getaran dan bukannya sambungan kabel terapung percuma, yang penting dalam peralatan yang melihat pergerakan tetap, perubahan suhu atau pendedahan luar.

Di mana Gaya Pemasangan Ini Biasanya Digunakan

Peralatan stesen pangkalan, panel aeroangkasa dan rak peralatan ujian biasanya menggunakan penyesuai bebibir 4 lubang kerana corak bolt memastikan penyambung dijajarkan di bawah kitaran sambungan dan putuskan sambungan kabel berulang. Jarak bolt diseragamkan dalam siri penyambung yang diberikan, jadi potongan panel boleh dirancang sebelum perkakasan tiba di tapak. Gaya bebibir ini kerap berpasangan dengan antara muka N-Type dan 7/16 DIN pada binaan stesen pangkalan, dan dengan antara muka SMA atau TNC pada panel ujian dan pengukuran yang lebih kecil.

Merancang Potongan Panel Sekitar Penyesuai Bebibir

Ketebalan panel dan jarak lubang bolt kedua-duanya perlu sepadan dengan spesifikasi bebibir sebelum pemasangan, kerana potongan yang tidak sepadan boleh menyebabkan penyambung duduk di sudut atau tidak dapat duduk sepenuhnya pada permukaan panel. Mengesahkan dimensi ini dengan pembekal sebelum memotong panel mengelakkan kerja semula kemudian dalam jadual pemasangan.

Membandingkan Penyesuai Koaksial RF, Penyambung RF, Dan Pemasangan Kabel

Ketiga-tiga komponen ini sering dikumpulkan bersama, walaupun masing-masing memainkan peranan yang berbeza di dalam laluan isyarat. Jadual di bawah membariskan fungsi utamanya dan kes penggunaan biasa.

Perbandingan umum penyambung RF, penyesuai sepaksi RF dan pemasangan kabel dalam laluan isyarat biasa
Komponen	Fungsi Utama	Kes Penggunaan Biasa	Kabel Diperlukan
Penyambung RF	Menamatkan kabel atau port untuk melengkapkan laluan isyarat	Hujung kabel, port peralatan, terminal antena	Dilampirkan secara langsung
Penyesuai Sepaksi RF	Mencantumkan dua jenis penyambung yang tidak sepadan tanpa kabel	Penukaran antara muka antara piawaian yang berbeza	Tidak
Perhimpunan Kabel	Membawa isyarat antara dua titik yang dipisahkan	Larian jarak jauh dan sambungan stesen pangkalan	ya

Cara Memilih Antara Penyesuai Dan Penyambung Untuk Projek

Kebanyakan keputusan penyumberan bergantung kepada sama ada ketidakpadanan antara muka sudah wujud atau sama ada sistem sedang direka bentuk dari awal. Perkara berikut membantu memisahkan kedua-dua situasi.

Jika kabel sudah berakhir dalam satu jenis penyambung dan peralatan menggunakan yang lain, Penyesuai Koaksial RF menutup jurang itu secara terus
Jika pemasangan kabel baharu sedang dibina, penyambung hendaklah dipilih agar sepadan dengan port peralatan dari mula
Untuk peralatan yang dipasang pada panel, Penyesuai Bebibir 4 Lubang mengekalkan antara muka tetap sementara kabel kekal boleh ditanggalkan
Untuk kerja frekuensi tinggi seperti aplikasi penyesuai rf frekuensi tinggi, galangan pemadanan dan siri penyambung lebih penting daripada untuk persediaan ujian frekuensi rendah

Kekerapan Dan Impedans Masih Diutamakan

Tidak kira sama ada komponen itu ialah penyesuai atau penyambung, impedans dan penarafan frekuensi kekal sebagai titik permulaan untuk sebarang pilihan. Kebanyakan sistem komunikasi dan ujian menyeragamkan pada impedans 50 ohm, jadi mengesahkan bahawa penyesuai RF untuk peralatan ujian gelombang mikro atau penyesuai RF untuk peralatan komunikasi 5G sepadan dengan impedans seluruh sistem mengelakkan pantulan dan masalah kehilangan isyarat kemudian dalam persediaan.

Mendapatkan Penyesuai Sepaksi RF Daripada Pengeluar

Pembeli yang bekerja dengan pembekal penyesuai sepaksi RF biasanya mencari siri penyambung yang konsisten, jantina fleksibel dan konfigurasi pelekap serta sokongan untuk binaan khusus projek. Sumber daripada pengeluar penyesuai sepaksi rf tersuai menjadi sangat berguna apabila projek memerlukan konfigurasi yang berada di luar penyenaraian katalog standard, seperti corak bolt bebibir tertentu atau penukaran siri yang tidak biasa.

Ningbo Hanson Communication Technology Co., Ltd. ialah Pengeluar Penyesuai Sepaksi RF Lelaki Ke Perempuan China dan Kilang Penyesuai Bebibir Borong 4 Lubang, dengan lebih daripada 30 tahun pengalaman merentasi penyambung sepaksi RF, penyesuai dan pemasangan kabel. Syarikat itu mengendalikan bengkel pemesinan, bengkel penyaduran elektrik dan bengkel pemasangannya sendiri, disokong oleh rangkaian pembekal yang stabil. Produk teras termasuk penyambung sepaksi RF, penyesuai, pemasangan kabel frekuensi tinggi dan pemasangan kabel intermodulasi rendah, bersama binaan tersuai untuk keperluan khusus projek. Produk ini menyediakan aplikasi aeroangkasa, stesen pangkalan komunikasi dan peralatan perubatan antara bidang teknikal yang lain.

Permintaan untuk Penyesuai Koaksial RF cenderung untuk menjejaki aktiviti pembinaan rangkaian dan bukannya kekal rata sepanjang tahun, terutamanya sekitar kitaran penggunaan infrastruktur 5G. Carta garis di bawah menggambarkan corak permintaan umum berdasarkan aliran pesanan biasa yang terikat dengan aktiviti pengembangan rangkaian baru-baru ini.

Indeks permintaan relatif merentas dua belas bulan, mencerminkan corak umum yang terikat dengan aktiviti penggunaan rangkaian

Pertimbangan Praktikal Apabila Mendapatkan Penyesuai Koaksial RF Tersuai

Beberapa semakan cenderung membuat keputusan penyumberan lebih lancar, sama ada pesanan itu adalah konfigurasi tunggal atau susunan bekalan yang berterusan.

1

Sahkan siri penyambung yang tepat pada kedua-dua belah antara muka, kerana penyambung yang serupa secara visual daripada siri berbeza jarang serasi tanpa penyesuai.

2

Padankan impedans merentasi laluan isyarat penuh, mengekalkan penyesuai sepaksi 50 ohm rf dipasangkan dengan peralatan yang dibina pada standard yang sama.

3

Nyatakan jantina dan gaya pelekap dengan jelas, terutamanya untuk susunan Penyesuai Bebibir 4 Lubang di mana corak bolt dan ketebalan panel kedua-duanya menjejaskan kesesuaian.

4

Kongsi julat frekuensi yang dimaksudkan di hadapan, kerana komponen yang dinilai untuk penggunaan frekuensi rendah mungkin tidak berfungsi dengan baik dalam aplikasi penyesuai rf frekuensi tinggi.

Bekerjasama Dengan Pembekal Pada Binaan Tersuai

Berkongsi lukisan, sampel rujukan atau nombor bahagian penyambung sedia ada pada awal proses penyumberan membantu pengeluar mengesahkan keserasian sebelum pengeluaran bermula, yang mengurangkan kemungkinan konfigurasi tidak sepadan tiba di tapak.

Soalan Lazim

Apakah perbezaan antara penyesuai RF dan penyambung RF

Penyesuai Koaksial RF menyambung dua penyambung yang tidak sepadan tanpa kabel, manakala penyambung RF menamatkan kabel atau port untuk melengkapkan laluan isyarat.

Apakah yang dilakukan oleh penyesuai sepaksi RF lelaki ke perempuan

A Male To Female RF Coaxial Adapter membalikkan jantina penyambung pada satu hujung sambungan, membenarkan dua kabel lelaki yang ditamatkan bercantum tanpa pemasangan kabel baharu.

Untuk apa penyesuai bebibir 4 lubang digunakan

Penyesuai Bebibir 4 Lubang bolt pada panel peralatan menggunakan empat lubang pelekap, mewujudkan titik sambungan tetap untuk pembinaan stesen pangkalan dan peralatan ujian.

Bolehkah penyesuai sepaksi RF disesuaikan untuk aplikasi tertentu

Pengeluar penyesuai sepaksi rf tersuai biasanya boleh melaraskan siri, jantina dan gaya pelekap berdasarkan lukisan projek atau sampel rujukan.

Apakah kuantiti pesanan yang biasanya disokong oleh pengeluar penyesuai sepaksi RF

Bekerja dengan pengeluar penyesuai rf pembeli china bergantung pada, kuantiti pesanan sering diselaraskan berdasarkan kerumitan bahagian dan ketersediaan bahan untuk setiap konfigurasi.

Bagaimanakah pengeluar menyemak kualiti penyesuai sepaksi RF sebelum penghantaran

Pemeriksaan biasanya dijalankan melalui pemeriksaan bahan masuk, pemeriksaan pengeluaran dalam proses dan peringkat pemeriksaan akhir sebelum bahagian dibungkus untuk penghantaran.
