Bagaimana untuk Memilih Antara Penyesuai SMA, BNC, N, TNC dan MMCX?

Jawapan Pantas: Yang mana Penyesuai RF untuk Memilih Permohonan Anda

Jawapan ringkasnya adalah ini: pemilihan penyambung datang kepada julat frekuensi, pengendalian kuasa, kelajuan gandingan dan ruang panel yang tersedia . SMA sesuai dengan ujian dan kerja pengukuran tujuan am sehingga 18 GHz, BNC sesuai dengan bangku ujian frekuensi rendah sambungan cepat dan kerja isyarat video, jenis N meliputi tugas luar dan stesen pangkalan berkuasa tinggi, TNC menambah gandingan berulir tahan getaran untuk platform mudah alih dan aeroangkasa, dan MMCX menyediakan sambungan dalaman yang padat di mana ruang papan adalah terhad.

Penyesuai sepaksi RF merapatkan jurang apabila dua peralatan atau dua pemasangan kabel menggunakan keluarga penyambung yang berbeza, jantina yang berbeza atau gaya pelekap yang berbeza. Daripada menggantikan pemasangan kabel atau instrumen bersambung, penyesuai tunggal memulihkan keserasian dalam beberapa saat. Bahagian di bawah merangkumi prestasi setiap keluarga penyambung, cara penyesuai sepaksi RF lelaki ke wanita biasanya digunakan, dan tempat penyesuai bebibir 4 lubang dimuatkan ke dalam reka bentuk pelekap panel.

Apa yang Penyesuai Sepaksi RF Sebenarnya Adakah

Penyesuai sepaksi RF ialah badan penyambung pendek dan tegar yang digunakan untuk menyambung dua antara muka sepaksi yang tidak akan berpasangan secara langsung. Ia mungkin menukar jantina penyambung, menukar keluarga penyambung, menukar antara muka impedans atau hanya memanjangkan orientasi penyambung dari lurus ke sudut kanan. Oleh kerana laluan isyarat melalui penyesuai adalah sangat pendek, penyesuai yang dibuat dengan baik hanya menambah jumlah kehilangan dan pantulan sisipan yang kecil dan boleh diramal berbanding dengan menjalankan kabel gantian penuh.

Penyesuai sepaksi RF lelaki ke wanita ialah jurutera konfigurasi yang paling biasa dicapai di atas bangku atau dalam kit medan, kerana ia membenarkan kabel yang ditamatkan lelaki bersambung ke peranti lain yang ditamatkan lelaki, atau membenarkan bicu sekat wanita menerima kabel yang ditamatkan oleh wanita, tanpa memerlukan pemasangan kabel tersuai yang dibina mengikut pesanan. Penukar jantina, penukar keluarga dan penyesuai sudut kanan bersama-sama membentuk sebahagian besar penyesuai yang digunakan dalam makmal ujian, pemasangan telekom dan saluran pengeluaran.

Membandingkan Keluarga Penyambung SMA, BNC, N, TNC dan MMCX

Setiap keluarga penyambung direka bentuk mengikut keseimbangan liputan frekuensi, saiz fizikal dan kaedah gandingan yang berbeza. Jadual di bawah meringkaskan perbezaan praktikal yang ditimbang oleh jurutera apabila menentukan penyambung atau penyesuai sepaksi RF antara keluarga.

Rajah 1: Penarafan frekuensi atas yang biasa dirujuk untuk penyambung gred komersial standard. Versi ketepatan antara muka N dan SMA boleh dilanjutkan lagi.

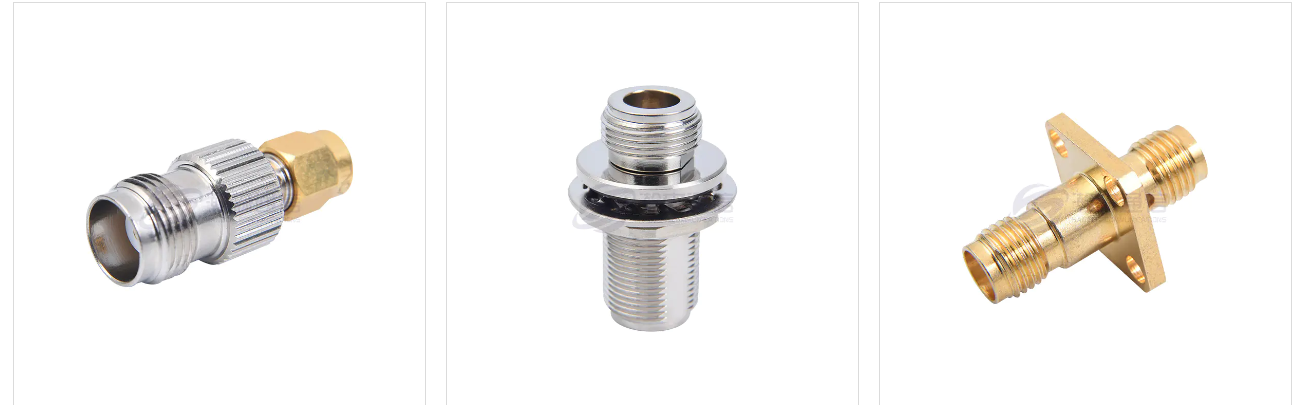

Penukaran Penyesuai Sepaksi RF Lelaki Ke Perempuan Biasa

Kebanyakan kit medan dan laci makmal membawa set teras penyesuai penukaran yang merangkumi kebanyakan situasi ketidakpadanan. Mengetahui gabungan yang menyelesaikan masalah yang mana menjimatkan masa apabila kabel tidak akan mengawan dengan port instrumen.

SMA Female to SMA Male Adapter

Ini ialah penukar jantina tulen dalam keluarga penyambung yang sama, digunakan apabila dua kabel yang ditamatkan lelaki perlu disambungkan, atau apabila bicu wanita perlu membentangkan antara muka lelaki. Ia adalah salah satu penyesuai yang paling kerap diisi dalam mana-mana persediaan ujian berasaskan SMA.

SMA kepada Penyesuai BNC

Penyesuai SMA ke BNC membolehkan kabel SMA berulir kecil disambungkan terus ke peralatan bangku yang dipasang dengan port BNC bayonet, keperluan biasa apabila memindahkan modul wayarles atau antena dalam ujian ke instrumen makmal tujuan am.

SMA kepada Penyesuai N

Penyesuai SMA ke N menghubungkan peralatan yang ditamatkan SMA padat ke saluran suapan antena jenis N atau perkakasan stesen pangkalan, yang merupakan keperluan yang kerap apabila menyambungkan peralatan ujian pegang tangan atau atas bangku ke infrastruktur luar.

SMA kepada Penyesuai TNC

Penyesuai SMA ke TNC berguna apabila peranti dengan port TNC berulir, selalunya dipilih untuk rintangan getarannya pada kenderaan atau platform bawaan udara, perlu bersambung dengan kabel atau modul ujian yang ditamatkan SMA.

SMA ke Penyesuai MMCX

Penyesuai SMA ke MMCX menyambungkan kuncir MMCX dalaman yang padat, biasa pada modul GPS dan wayarles, kepada antena luar atau kabel ujian yang ditamatkan SMA tanpa perlu menyolder semula sambungan modul.

Prestasi Kekerapan dan Gelagat Kehilangan Sisipan

Setiap penyesuai yang dimasukkan ke dalam laluan isyarat menambah sedikit kehilangan sisipan, dan kerugian itu biasanya meningkat apabila kekerapan meningkat. Penyesuai ketepatan yang dibuat dengan baik biasanya menambah kerugian di bawah setengah desibel walaupun berhampiran frekuensi atas terkadarnya , tetapi angka yang tepat sangat bergantung pada geometri penyambung, kualiti penyaduran dan kesesuaian mekanikal antara bahagian mengawan.

Rajah 2: Aliran rujukan umum untuk kehilangan sisipan meningkat dengan kekerapan merentas penyesuai sepaksi RF ketepatan biasa.

Kehilangan pulangan mengikut corak yang berkaitan, memandangkan ketakselanjaran impedans pada antara muka mengawan secara berkadar lebih ketara apabila panjang gelombang memendek. Ini adalah salah satu sebab penyambung gred ketepatan memegang toleransi mekanikal yang lebih ketat daripada bahagian gred komersial yang dinilai untuk frekuensi nominal yang sama.

Perbezaan Pengendalian Kuasa Merentas Jenis Penyambung

Saiz fizikal memacu pengendalian kuasa hampir sama seperti ia memacu julat frekuensi, itulah sebabnya penyambung terbesar dalam perbandingan ini, jenis N, juga membawa penarafan kuasa tipikal tertinggi. Diameter pin tengah dan jarak dielektrik menetapkan berapa banyak arus dan voltan antara muka boleh dibawa sebelum pemanasan atau pengarkaan menjadi kebimbangan.

Rajah 3: Angka kuasa rujukan am pada titik frekuensi rendah tetap. Penilaian sebenar jatuh apabila kekerapan meningkat dan berbeza mengikut reka bentuk bahagian tertentu.

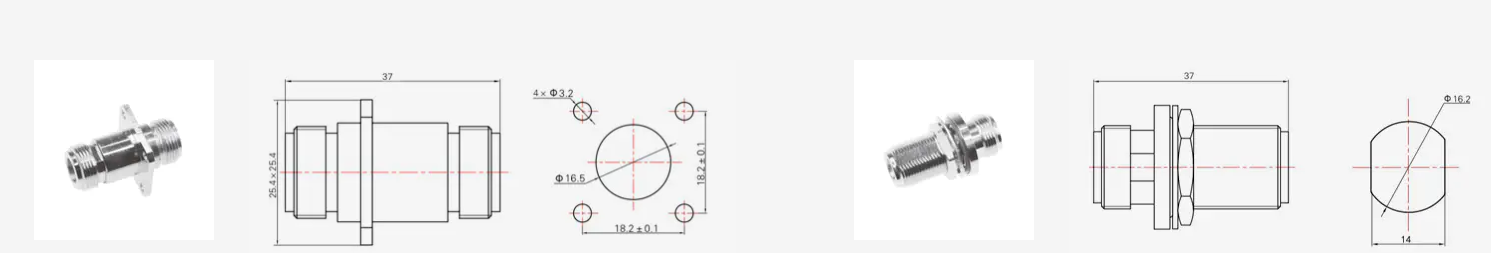

Aplikasi Pemasangan dan Panel Penyesuai Bebibir 4 Lubang

Penyesuai bebibir 4 lubang ialah pelekap panel atau penyesuai gaya sekat yang dibina di sekeliling bebibir segi empat sama atau segi empat tepat dengan empat lubang skru, bukannya nat berulir ringkas. Gaya pelekap ini memberikan titik penetapan yang selamat dan tahan getaran apabila penyambung perlu melalui dinding kepungan peralatan, kabinet stesen pangkalan atau sekat kapal terbang.

Mengapa Jurutera Memilih Pemasangan Bebibir Daripada Nat Bulkhead

Penyambung gaya nat sekat bergantung pada satu benang tengah dan nat pengunci, yang berfungsi dengan baik untuk penutup umum tetapi boleh berputar sedikit di bawah kitaran mengawan berulang. Penyesuai bebibir 4 lubang mengagihkan beban mekanikal pada empat pengikat, memastikan badan penyambung tetap pada tempatnya dan mengurangkan ketegangan pada sentuhan dalaman semasa kitaran sambungan dan putuskan sambungan kabel berulang.

Aplikasi Pemasangan Bebibir Biasa

• Panel suapan stesen pangkalan dan kabinet pengulang
• Uji peralatan penyambung panel depan dan belakang
• Sambungan sekat kepungan aeroangkasa dan pertahanan
• Perumahan peranti perubatan yang memerlukan port tetap dan tidak berputar

Gaya bebibir tersedia di kebanyakan keluarga penyambung, jadi penyesuai bebibir 4 lubang boleh ditentukan dalam antara muka SMA, jenis N atau TNC bergantung pada kekerapan dan keperluan kuasa panel yang dilayaninya.

Membandingkan SMA, BNC dan Jenis N Merentas Faktor Pemilihan Praktikal

Apabila julat frekuensi sahaja tidak menyelesaikan keputusan, jurutera sering menimbang kelajuan sambungan, ketahanan mekanikal, dan ruang pelekap yang tersedia antara satu sama lain. Perbandingan di bawah membariskan jenis SMA, BNC dan N merentas lima faktor praktikal pada skala rujukan umum.

Rajah 4: Perbandingan relatif merentas lima faktor praktikal pada skala rujukan kejuruteraan umum lima mata.

BNC mendapat markah yang baik pada kelajuan sambungan kerana tindakan kunci cepat bayonetnya, yang sesuai dengan peralatan yang disambungkan dan diputuskan sambungan dengan kerap di atas bangku. Jenis N memperdagangkan kelajuan sambungan untuk pengendalian kuasa yang lebih tinggi dan rintangan getaran yang lebih kuat, itulah sebabnya ia kekal sebagai pilihan standard untuk saluran suapan antena luar. SMA terletak di antara, menawarkan liputan frekuensi yang luas dan jejak yang padat pada kos pengendalian kuasa yang lebih rendah.

Bahan, Penyaduran dan Pertimbangan Intermodulasi Pasif

Bahan badan penyambung dan kualiti penyaduran secara langsung mempengaruhi kedua-dua ketahanan mekanikal dan prestasi elektrik. Badan loyang dengan sesentuh tengah bersalut emas atau perak kekal sebagai pilihan umum merentas penyesuai SMA, N jenis dan TNC, kerana penyaduran emas menentang pengoksidaan pada permukaan sentuhan manakala loyang menyediakan tapak yang stabil untuk kitaran benang berulang.

Dalam stesen pangkalan telekom dan aplikasi pengulang, prestasi intermodulasi pasif menjadi kebimbangan khusus, kerana sambungan mekanikal yang lemah atau penyaduran yang tidak konsisten boleh menghasilkan produk intermodulasi yang tidak diingini yang mengganggu saluran bersebelahan. Pengilang yang berkhidmat di sektor ini biasanya menguji penyesuai siap pada penganalisis intermodulasi pasif bersama penganalisis rangkaian standard menyapu sebelum bahagian dihantar kepada pelanggan.

Badan Keluli Tahan Karat Berbanding Loyang

Badan keluli tahan karat menambah rintangan kakisan untuk penempatan pantai atau marin dan tapak stesen pangkalan luar yang terdedah kepada kelembapan dan udara masin, manakala badan loyang kekal sebagai pilihan standard untuk persekitaran dalaman dan makmal umum di mana berat dan kos pemesinan lebih penting daripada rintangan kakisan yang melampau.

Bekerja Dengan Pengeluar atau Pembekal Penyesuai RF

Memilih pengeluar penyesuai RF melibatkan pemeriksaan lebih daripada nombor bahagian pada lembaran data. Keupayaan ujian, ketekalan penyaduran dan keupayaan untuk menyokong permintaan penyesuai RF tersuai menentukan sejauh mana kebolehpercayaan pembekal dapat memenuhi keperluan kekerapan, kuasa dan pemasangan projek tertentu.

Ningbo Hanson Communication Technology Co., Ltd. ialah satu contoh kilang penyesuai RF yang mengendalikan bengkel pemesinan, penyaduran elektrik dan pemasangannya sendiri dan bukannya penyumberan luar peringkat pengeluaran untuk memisahkan vendor. Syarikat memfokuskan pada penyambung sepaksi RF, penyesuai, pemasangan kabel frekuensi tinggi dan pemasangan kabel intermodulasi rendah, dan bekerja dengan rangkaian pembekal yang stabil untuk menyokong pengeluaran dalamannya. Produk daripada pengeluar jenis ini lazimnya digunakan merentasi stesen pangkalan komunikasi, peralatan aeroangkasa dan perumah peranti perubatan, sektor yang prestasi elektrik yang konsisten merentas setiap bahagian yang dihantar adalah sama pentingnya dengan kesesuaian mekanikal.

Semasa menilai pembekal penyesuai RF, jurutera biasanya bertanya sama ada kilang boleh menyokong program penyesuai RF OEM yang dibina di sekeliling lukisan atau sampel tertentu, sama ada peralatan ujian dalaman seperti penganalisis rangkaian atau penguji intermodulasi pasif tersedia untuk pengesahan bahagian siap, dan cara pembekal mengendalikan permintaan penyesuai RF tersuai yang berada di luar konfigurasi katalog standard. Pengilang yang menjalankan bengkel pemesinan dan penyaduran sendiri secara amnya mempunyai kedudukan yang lebih baik untuk memegang toleransi yang ketat merentasi pengeluaran penuh daripada bengkel yang bergantung sepenuhnya pada pemprosesan luar.

Pemasangan dan Amalan Terbaik Tork untuk Penyesuai Koaksial RF

Teknik pemasangan yang betul melindungi kualiti isyarat dan jangka hayat penyambung, dan kebanyakan penyambung pramatang memakai kesan kembali ke salah satu langkah di bawah yang dilangkau semasa pemasangan.

1. Periksa antara muka mengawan untuk mengesan kotoran, lembapan atau benang yang rosak sebelum menyambungkan sebarang penyesuai.
2. Jajarkan penyambung lurus sebelum menjalin benang untuk mengelakkan benang silang nat gandingan.
3. Ketatkan tangan penyambung berulir dahulu, kemudian gunakan sepana tork yang ditentukur di mana jenis penyambung menentukan nilai tork.
4. Elakkan memutar kabel itu sendiri semasa mengetatkan, kerana tork harus dipindahkan melalui nat gandingan dan bukannya jaket kabel.
5. Sokong berat kabel berhampiran penyambung pada pemasangan tetap untuk mengelakkan ketegangan mekanikal yang berterusan pada antara muka.
6. Simpan penyesuai yang tidak digunakan dengan penutup pelindung di tempatnya untuk memastikan permukaan sentuhan bebas daripada habuk dan kelembapan.

Penyambung gaya bayonet seperti BNC hanya memerlukan gerakan tolak dan pusing suku pusingan, dan memaksa tindakan mengetatkan berulir ke antara muka bayonet boleh merosakkan slot penguncian dan bukannya menambah baik sambungan.

Soalan Lazim

• S1: Apakah itu penyesuai sepaksi RF

  J: Ia ialah badan penyambung pendek yang digunakan untuk menyertai dua antara muka sepaksi yang berbeza dalam jantina, keluarga penyambung atau orientasi, membenarkan kabel dan peralatan yang tidak sepadan bersambung tanpa pemasangan kabel tersuai.

• S2: Untuk apa penyesuai sepaksi RF lelaki ke perempuan digunakan

  J: Ia menukar antara muka lelaki kepada antara muka perempuan atau sebaliknya, yang biasa digunakan untuk menyambung dua kabel yang ditamatkan lelaki atau untuk memberikan bicu perempuan titik sambungan lelaki yang boleh digunakan.

• S3: Apakah itu penyesuai bebibir 4 lubang

  J: Ia ialah penyesuai lekap panel dengan empat bebibir skru dan bukannya satu nat berulir, memberikan titik penetapan yang selamat dan tidak berputar untuk aplikasi suapan sekat dan penutup.

• S4: Apakah perbezaan antara penyambung SMA dan BNC

  J: SMA menggunakan gandingan berulir kecil dan meliputi julat frekuensi yang lebih luas, manakala BNC menggunakan kunci bayonet pantas dan biasa digunakan pada instrumen bangku yang berfungsi pada frekuensi yang lebih rendah.

• S5: Bolehkah saya menyambungkan kabel SMA ke antena jenis N secara terus

  J: Tidak secara langsung, kerana kedua-dua keluarga penyambung berbeza dalam saiz dan benang, tetapi penyesuai SMA ke N merapatkan kedua-dua antara muka tanpa memerlukan pemasangan kabel baharu.

• S6: Untuk apakah penyesuai SMA ke MMCX digunakan

  J: Ia menyambungkan kuncir MMCX padat, biasa pada modul GPS dan wayarles, kepada antena atau kabel ujian yang ditamatkan SMA tanpa memateri semula sambungan modul.

• S7: Adakah anda pengilang langsung atau syarikat perdagangan

  J: Ningbo Hanson Communication Technology Co., Ltd. mengendalikan bengkel pemesinan, penyaduran elektrik dan pemasangannya sendiri, menghasilkan dan membekalkan produk penyambung dan penyesuai RF sendiri.

• S8: Apakah produk yang anda boleh sediakan

  A: Produk utama ialah penyambung sepaksi RF, penyesuai termasuk penyesuai sepaksi RF lelaki ke wanita dan konfigurasi penyesuai bebibir 4 lubang, pemasangan kabel frekuensi tinggi dan pemasangan kabel intermodulasi rendah.

• S9: Bolehkah anda membuat penyesuai RF tersuai

  J: Ya, permintaan penyesuai RF tersuai dan penyesuai OEM RF dibangunkan dan dihasilkan mengikut lukisan atau sampel pelanggan.

• S10: Bagaimanakah syarikat anda memastikan kualiti produk

  J: Setiap proses pengeluaran termasuk pemeriksaan sebaris, dan bahagian siap melalui proses pemeriksaan menyeluruh yang sejajar dengan keperluan pelanggan, disokong oleh penganalisis rangkaian dalaman dan peralatan ujian intermodulasi pasif.

• S11: Di manakah anda mengeksport terutamanya barangan anda

  J: Produk dieksport ke berpuluh-puluh negara termasuk Amerika Syarikat, Jerman, Jepun, Sepanyol, Itali, United Kingdom, Korea Selatan, Australia dan Kanada.

• S12: Berapa lama masa yang diambil untuk mendapatkan jawapan selepas kami menghantar pertanyaan

  J: Pertanyaan biasanya dijawab dalam masa dua belas jam selepas diterima.
