Apakah Penyambung Tertutup Hermetik dan Mengapa Ia Penting

Jawapan Pantas: Apakah Penyambung Tertutup Hermetik

A penyambung tertutup rapat ialah penyambung yang dibina dengan pengedap kekal kaca-ke-logam atau kaca tersinter di sekeliling sesentuhnya, mewujudkan penghalang kedap gas yang menghalang lembapan, gas dan bahan cemar daripada menyeberangi ke dalam perumahan yang tertutup. Ini penting dalam elektronik kebolehpercayaan tinggi kerana sistem seperti peralatan aeroangkasa, satelit, stesen pangkalan komunikasi, elektronik dasar laut dan peranti perubatan selalunya bergantung pada mengekalkan suasana dalaman yang stabil, malah laluan kebocoran yang sangat kecil boleh menyebabkan kakisan, kemerosotan isyarat atau kegagalan sepenuhnya sepanjang hayat produk.

Di tengah-tengah kaedah pengedap ini ialah Penebat Tertutup Bersinter Kaca RF , badan penebat kaca bercantum yang kedua-duanya mengasingkan pin sesentuh tengah secara elektrik dan membentuk pengedap fizikal terhadap kulit luar. Bahagian di bawah menerangkan cara ini berfungsi, di mana ia digunakan, dan cara ia dibandingkan dengan penyambung standard, bukan hermetik.

Penyambung hermetik bergantung pada kaca bercantum atau meterai seramik kaca dan bukannya gasket elastomer.
Penebat Tertutup Bersinter Kaca RF menyediakan kedua-dua penebat elektrik dan kedap gas dalam satu komponen.
Penyambung hermetik biasanya ditentukan untuk kepungan vakum, bertekanan atau tertutup alam sekitar.
Penyambung standard biasanya bergantung pada pengedap yang lebih lembut yang lebih sesuai untuk persekitaran harian yang tidak melampau.

Cara Penyambung Tertutup Hermetik Berfungsi

Dalam penyambung biasa yang tertutup rapat, pin sesentuh tengah melalui penebat kaca atau seramik kaca yang dicantum terus ke cangkerang logam menggunakan haba semasa pembuatan. Apabila kaca menyejuk, ia membentuk ikatan yang berterusan, bebas lompang dengan kedua-dua pin dan badan logam di sekelilingnya, yang sering digambarkan sebagai penyambung kaca ke logam dimeterai pembinaan. Tidak seperti gasket getah atau silikon, pengedap kaca bercantum ini tidak bergantung pada pemampatan atau keanjalan untuk mengekalkan pengedapnya, yang merupakan salah satu sebab pengedap hermetik cenderung bertahan dalam tempoh perkhidmatan yang lama dan perubahan suhu yang luas.

Oleh kerana kaca disinter, atau bercantum di bawah haba terkawal, menjadi struktur padat, tidak berliang, penebat yang terhasil menentang penembusan gas dan lembapan dengan jauh lebih berkesan daripada penebat polimer biasa yang digunakan dalam penyambung standard. Proses pensinteran ini juga sebab industri sering merujuk kepada komponen ini sebagai Penebat Tersinter Kaca RF apabila ia digunakan secara khusus di dalam penyambung hermetik sepaksi RF.

Elemen Teras Mekanisme Pengedap

Cangkerang atau perumah logam yang membentuk sempadan luar meterai
Pin sesentuh tengah yang melalui penebat kaca
Badan kaca atau seramik kaca bercantum yang mengikat pin pada cangkerang
Sambungan kimpalan atau braze yang memasangkan sisipan yang dimeterai pada badan penyambung atau dinding perumah

Apakah Itu Penebat Bermeterai Bersinter Kaca RF

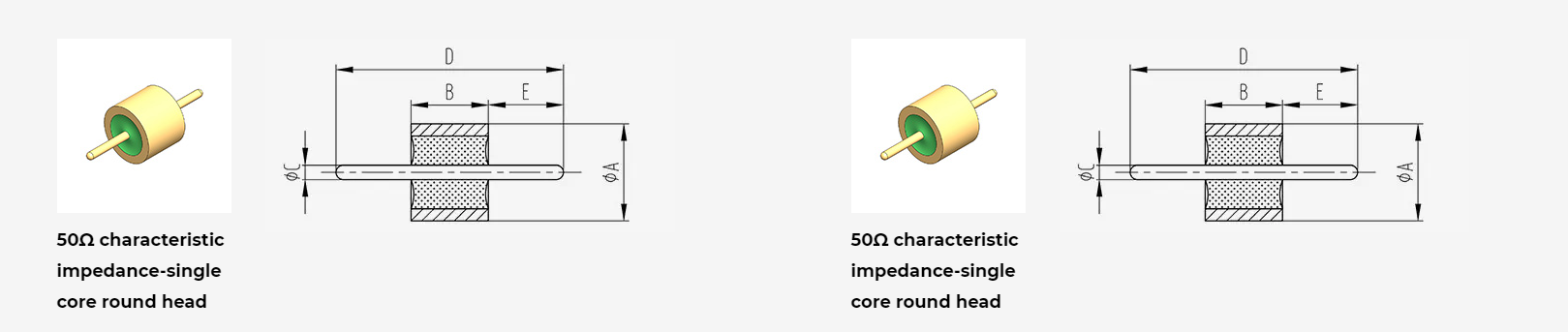

An Penebat Tertutup Bersinter Kaca RF ialah komponen kaca bercantum di dalam penyambung hermetik RF yang memisahkan konduktor tengah daripada cangkerang luar sambil membentuk pengedap kedap gas. Semasa pembuatan, serbuk kaca atau gelang kaca prabentuk diletakkan di sekeliling pin tengah di dalam cangkerang penyambung, kemudian dipanaskan sehingga kaca cair dan bercantum pada kedua-dua pin dan cangkerang, membentuk satu struktur penebat dan pengedap pepejal apabila ia sejuk.

Oleh kerana komponen ini mesti mengekalkan jarak dielektrik terkawal untuk prestasi frekuensi radio sambil juga memegang meterai hermetik, ia kadangkala dipasarkan di bawah istilah yang berkaitan seperti penyambung RF bertutup kaca penebat atau hanya sisipan hermetik kaca. Geometri penebat, komposisi kaca dan diameter pin semuanya mempengaruhi kawalan impedans, itulah sebabnya komponen hermetik RF biasanya direka bentuk dan diuji sebagai sistem elektrik dan mekanikal yang dipadankan dan bukannya sebagai bahagian yang berasingan.

Mengapa Kaca Dipilih Berbanding Bahan Penebat Lain

Kaca membentuk pengedap yang berterusan dan tidak berliang apabila dicantum dengan betul kepada logam
Kaca mengekalkan sifat dielektrik yang stabil merentasi julat suhu yang luas
Pengedap kaca-ke-logam tidak bergantung pada pemampatan, jadi mereka kurang cenderung untuk mengelak kelonggaran dari semasa ke semasa
Kaca tersinter menyokong kawalan dimensi ketat yang diperlukan untuk impedans RF yang konsisten

Penyambung Hermetik vs Standard: Jadual Perbandingan Ciri

Jadual di bawah menggariskan perbezaan umum antara penyambung tertutup rapat dan penyambung standard, bukan hermetik. Prestasi sebenar bergantung pada reka bentuk, bahan dan ujian khusus yang digunakan oleh pengilang.

Perbandingan umum penyambung tertutup rapat biasa dan ciri penyambung standard.
Ciri	Penyambung Tertutup Hermetik	Penyambung Standard
Kaedah Pengedap	Kedap kaca atau seramik kaca bercantum	Gasket elastomer atau cincin O
Rintangan Gas dan Lembapan	Kedap gas yang sangat tinggi	Sederhana, bergantung pada keadaan gasket
Keserasian Vakum	Sangat sesuai untuk persekitaran vakum	Terhad, meterai boleh merosot di bawah vakum
Julat Suhu	Lebar, stabil merentasi ekstrem	Lebih sempit, terhad oleh bahan gasket
Aplikasi Biasa	Aeroangkasa, satelit, peranti perubatan, stesen pangkalan RF	Elektronik umum dalaman dan luaran yang ringan
Kestabilan Meterai Jangka Panjang	Secara umumnya stabil, tiada kelonggaran mampatan	Boleh menurun apabila bahan gasket semakin tua

Prestasi Pengedap Berbanding

Carta di bawah menunjukkan perbandingan relatif, ilustrasi bagi penyambung yang dimeterai secara hermetik terhadap penyambung standard merentas empat faktor prestasi yang biasa dibincangkan.

Penyambung yang dimeterai secara hermetik cenderung mendapat markah tinggi merentas keempat-empat faktor, sebahagian besarnya kerana pengedap kaca bercantum tidak bergantung pada pemampatan berterusan untuk kekal kedap gas. Penyambung standard masih boleh berfungsi dengan baik dalam tetapan tujuan umum, tetapi prestasi pengedapnya lebih berkait rapat dengan keadaan gasket, tork pemasangan dan pendedahan alam sekitar dari semasa ke semasa.

Struktur Penyambung Hermetik Diterangkan

Ilustrasi di bawah menggariskan susun atur struktur umum penyambung RF tertutup rapat biasa, menunjukkan cara cangkerang luar, pengedap kaca dan pin tengah berkaitan antara satu sama lain.

Membaca Susun Atur Penyambung Hermetik

Dalam susun atur ini, cangkerang logam membentuk sempadan luar pemasangan tertutup, manakala meterai tersinter kaca terletak di dalam cangkerang, terikat terus pada kedua-dua perumah dan pin sesentuh tengah. Bebibir pelekap membenarkan penyambung dikimpal atau dipateri ke dalam dinding perumah atau sekat, dan hujung mengawan menyediakan antara muka RF untuk menyambungkan pemasangan kabel. Ini adalah susunan asas yang sama yang digunakan dalam a penyambung suapan RF hermetik , di mana matlamatnya adalah untuk menghantar isyarat RF merentasi dinding tertutup tanpa memecahkan penghalang kedap gas.

Tempat Penyambung Tertutup Hermetik Digunakan

Penyambung tertutup rapat muncul paling kerap dalam sistem yang memerlukan suasana dalaman terkawal, vakum atau hayat perkhidmatan yang lama tanpa pengawasan. Carta lajur di bawah menggambarkan corak penggunaan umum dan tidak tepat merentas sektor biasa.

An Penyambung hermetik RF sering dinyatakan dalam sistem aeroangkasa dan satelit, di mana komponen mesti bertahan daripada getaran pelancaran, pendedahan vakum dan kitaran haba yang melampau tanpa kegagalan fungsi. Stesen pangkalan komunikasi dan infrastruktur RF juga bergantung pada penyambung hermetik untuk melindungi laluan RF sensitif daripada kemasukan lembapan dalam kabinet luar, manakala peralatan perubatan menggunakan prinsip pengedap yang serupa untuk melindungi elektronik sensitif di dalam perumah tertutup. Sistem pertahanan dan peralatan bawah laut atau minyak dan gas melengkapkan kawasan aplikasi biasa, yang kedua-duanya bergantung pada integriti meterai jangka panjang dalam persekitaran yang mencabar.

Prestasi Persekitaran dan Pertimbangan Kebolehpercayaan

Keterlaluan suhu adalah salah satu faktor tekanan yang paling biasa digunakan untuk menilai prestasi pengedap penyambung. Carta garisan di bawah menunjukkan arah aliran umum tentang cara prestasi pengedap cenderung untuk beralih merentas julat suhu operasi yang luas.

Penyambung yang dimeterai secara hermetik cenderung untuk mengekalkan prestasi yang agak stabil merentasi rentang suhu operasi yang luas, kerana pengedap kaca bercantum tidak bergantung pada pemulihan elastik seperti gasket getah. Penyambung standard boleh berfungsi dengan baik dalam julat suhu sederhana tetapi selalunya menunjukkan penurunan yang lebih curam dalam prestasi pengedap apabila keadaan bergerak ke arah suhu yang melampau.

Perbandingan Pelbagai Faktor

Carta radar di bawah menggabungkan beberapa faktor kebolehpercayaan serentak, membandingkan rintangan kelembapan, keserasian vakum, kestabilan suhu, rintangan getaran, kebolehpercayaan jangka panjang dan ketekalan isyarat RF.

Merentasi kebanyakan faktor ini, penyambung tertutup rapat cenderung mempunyai kelebihan, terutamanya untuk rintangan kelembapan, keserasian vakum dan kebolehpercayaan jangka panjang. Penyambung standard masih boleh menjadi pilihan yang munasabah untuk persekitaran yang kurang menuntut di mana prestasi pengedap tambahan tidak diperlukan untuk aplikasi.

Gambaran Keseluruhan Proses Pembuatan

Walaupun langkah proses yang tepat berbeza-beza mengikut reka bentuk pengilang dan penyambung, kebanyakan pengedap kaca-ke-logam hermetik mengikut urutan yang hampir sama semasa pengeluaran.

Cangkang logam, pin tengah, dan bahan kaca disediakan dan dibersihkan mengikut had terima yang diperlukan.
Serbuk kaca, prabentuk kaca atau cincin kaca diletakkan di sekeliling pin di dalam cangkerang.
Pemasangan dipanaskan dalam kitaran relau terkawal sehingga kaca bercantum pada kedua-dua pin dan cangkerang.
Pemasangan disejukkan di bawah keadaan terkawal untuk mengurangkan tekanan dalam antara muka kaca dan logam.
Sisipan yang dimeterai diuji untuk hermeticity, biasanya menggunakan kaedah pengesanan kebocoran helium, bersama-sama dengan pemeriksaan prestasi elektrik dan RF.
Sisipan hermetik yang telah siap dikimpal, dipateri atau disepadukan ke dalam penyambung akhir atau perumah suapan.

Pendekatan umum ini terpakai sama ada produk akhir ialah penyambung bertutup kaca ke logam ringkas untuk suapan asas atau penyambung hermetik tersuai yang lebih kompleks yang direka untuk antara muka RF dan konfigurasi pelekap tertentu.

Cara Memilih Penyambung Tertutup Hermetik untuk Aplikasi Anda

Langkah berikut menggariskan cara praktikal untuk mendekati pemilihan penyambung untuk sistem atau kepungan tertentu.

Kenal pasti persekitaran operasi, termasuk julat suhu, keadaan tekanan, dan sama ada pendedahan vakum dijangka.
Sahkan RF atau keperluan prestasi elektrik, termasuk impedans, julat frekuensi dan jenis isyarat.
Semak konfigurasi pelekap yang diperlukan, seperti suapan sekat, lekap panel atau badan penyambung dalam talian.
Bincangkan kiraan pin, jarak sesentuh dan saiz cangkerang dengan pengeluar untuk memadankan penyambung dengan ruang yang tersedia.
Tanya tentang kaedah ujian hermeticity yang digunakan semasa pengeluaran, seperti pengesanan kebocoran helium, untuk memahami cara prestasi pengedap disahkan.
Pertimbangkan sama ada reka bentuk penyambung hermetik tersuai diperlukan untuk memadankan perumahan sedia ada atau antara muka RF yang luar biasa.

Mengenai Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. ialah sebuah pengeluar penyambung yang dimeterai secara hermetik berpangkalan di China, pakar dalam pengeluaran, pemprosesan dan perdagangan komponen komunikasi. Syarikat itu mempunyai lebih daripada 30 tahun pengalaman gabungan dalam penyambung sepaksi RF, penyesuai dan pemasangan kabel, disokong oleh bengkel pemesinan sendiri, bengkel penyaduran elektrik dan bengkel pemasangan, bersama-sama dengan sekumpulan pembekal yang telah sedia ada.

Produk utama termasuk penyambung sepaksi RF, penyesuai, pemasangan kabel frekuensi tinggi dan pemasangan kabel intermodulasi rendah, di samping keupayaan khusus sebagai pengeluar Penebat Tersinter Kaca RF untuk aplikasi suapan hermetik dan RF. Syarikat itu juga menawarkan perkhidmatan reka bentuk penyambung hermetik tersuai untuk membantu pelanggan memenuhi keperluan pemasangan, konfigurasi pin dan antara muka RF tertentu. Produk daripada Ningbo Hanson Communication Technology Co., Ltd. digunakan merentasi aeroangkasa, stesen pangkalan komunikasi, peralatan perubatan dan bidang teknologi tinggi yang lain, disokong oleh pasukan kejuruteraan yang memfokuskan pada peningkatan proses berterusan.

Soalan Lazim

Soalan lazim yang ditanya oleh jurutera dan pembeli mengenai penyambung tertutup rapat.
S1: Apakah penyambung tertutup rapat Penyambung yang dimeterai secara hermetik ialah penyambung yang dibina dengan kaca bercantum atau pengedap seramik kaca di sekeliling sesentuhnya, membentuk penghalang kedap gas yang menghalang lembapan dan gas daripada memasuki perumahan yang tertutup.	S2: Bagaimanakah penyambung hermetik berfungsi Pin tengah melalui penebat kaca yang dicantumkan pada cangkang logam semasa pembuatan, menghasilkan pengedap pepejal dan tidak berliang yang tidak bergantung pada mampatan untuk kekal kedap gas.
S3: Untuk apa penyambung hermetik digunakan Ia digunakan dalam aplikasi yang memerlukan suasana dalaman terkawal atau integriti meterai jangka panjang, termasuk sistem aeroangkasa, satelit, stesen pangkalan komunikasi dan peralatan perubatan.	S4: Mengapa menggunakan penyambung bertutup kaca Penyambung bertutup kaca menahan kelembapan dan penembusan gas dengan lebih berkesan daripada reka bentuk berasaskan gasket dan cenderung untuk mengekalkan prestasi yang stabil merentas julat suhu yang luas.
S5: Apakah teknologi pengedap kaca-ke-logam Pengedap kaca-ke-logam ialah proses pembuatan di mana kaca dicantum di bawah haba terus ke pin dan cangkerang logam, membentuk pengedap penebat kedap gas yang kekal.	S6: Apakah pengedap hermetik RF Pengedap hermetik RF merujuk kepada pengedap kaca-ke-logam yang digunakan khusus pada penyambung sepaksi RF, di mana penebat yang dimeterai juga mesti mengekalkan impedans terkawal untuk prestasi isyarat.
S7: Perbezaan antara penyambung hermetik dan standard Penyambung hermetik menggunakan pengedap kaca bercantum untuk prestasi kedap gas, manakala penyambung standard biasanya menggunakan gasket elastomer yang lebih sesuai untuk persekitaran tujuan umum.	S8: Bagaimanakah suapan hermetik dihasilkan Suapan hermetik dibuat dengan mencantumkan kaca di sekeliling pin tengah di dalam cangkerang logam di bawah haba terkawal, kemudian menguji bahagian siap untuk hermeticity dan prestasi elektrik.
