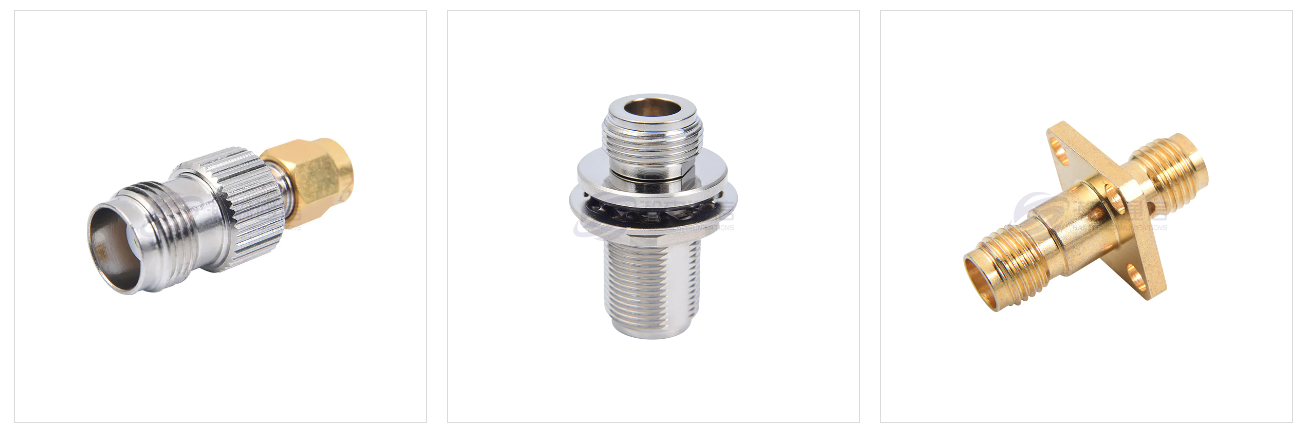

Apakah penyesuai sepaksi RF?

1. Penyesuai koaksial RF : Definisi dan prinsip kerja
Penyesuai koaksial RF adalah komponen utama dalam kejuruteraan RF, terutamanya digunakan untuk menghubungkan kabel koaksial dan penyambung jenis atau saiz antara muka yang berlainan, memastikan kerugian yang rendah, kestabilan yang tinggi, dan padanan impedans semasa penghantaran isyarat. Mereka memainkan peranan penting dalam komunikasi tanpa wayar, ujian dan pengukuran, aeroangkasa, dan elektronik pengguna, menyelesaikan ketidakcocokan antara muka antara peranti sambil memastikan integriti isyarat frekuensi tinggi. Penyesuai koaksial RF terutamanya berfungsi untuk mengubah kaedah sambungan, menukar jenis antara muka, atau menyesuaikan diri dengan peranti dengan keperluan frekuensi dan impedans yang berbeza.

Struktur teras penyesuai sepaksi RF terdiri daripada konduktor luar (shell logam, yang biasanya diperbuat daripada tembaga bersalut emas atau aloi aluminium), konduktor dalaman (pin konduktif pusat, sering diperbuat daripada tembaga bersalut emas atau tembaga berilium, Konduktor luar menyediakan perlindungan elektromagnet dan perlindungan mekanikal, sementara konduktor dalaman menghantar isyarat, dan medium penebat mengasingkan konduktor dalaman dan luaran dan mengekalkan padanan impedans.

Dalam penghantaran isyarat RF, prinsip -prinsip operasi penyesuai adalah berdasarkan kepada pencocokan impedans berterusan, kurungan medan elektromagnet, dan penindasan mod. Pencocokan impedans dicapai melalui nisbah yang direka dengan teliti dari diameter konduktor dalaman dan luaran dan pemalar dielektrik bahan dielektrik, memastikan penghantaran isyarat mengelakkan refleksi yang disebabkan oleh perubahan impedans (biasanya diukur oleh nisbah gelombang berdiri voltan (VSWR), dengan nilai yang ideal dari 1: 1). Pengeluaran medan elektromagnet bergantung pada kesan perisai konduktor luar, mengurung gelombang elektromagnet ke konduktor dalaman, mencegah kebocoran isyarat dan gangguan luaran. Tambahan pula, reka bentuk struktur yang dioptimumkan menindas mod pesanan yang lebih tinggi (seperti mod TE/TM), memastikan penghantaran mod TEM utama yang stabil, dengan itu mengurangkan gangguan isyarat.

Prestasi penyesuai sepaksi RF ditentukan oleh beberapa parameter utama, termasuk julat kekerapan (mis., DC-18 GHz), impedans (biasanya 50Ω atau 75Ω), nisbah gelombang berdiri voltan (VSWR), kehilangan sisipan (pengurangan tenaga semasa penghantaran isyarat), dan pengendalian kuasa (pengendalian kuasa maksimum). Sebagai contoh, dalam sistem komunikasi 5G, penyesuai mesti menyokong jalur frekuensi tinggi (seperti gelombang 3.5 GHz atau milimeter (28 GHz)) sambil mengekalkan kehilangan sisipan yang rendah untuk mencegah pelemahan isyarat yang mempengaruhi kualiti komunikasi. Dalam aplikasi kuasa tinggi (seperti sistem radar atau penyiaran), pengendalian kuasa dan prestasi pelesapan haba menjadi pertimbangan pemilihan yang penting.

Dalam aplikasi praktikal, pemilihan penyesuai memerlukan pertimbangan yang komprehensif terhadap jenis antara muka, kekerapan operasi, keperluan kuasa, dan keadaan persekitaran. Jenis penyesuai biasa termasuk SMA ke N-Type dan BNC ke SMA. Antara muka yang berbeza mempunyai pelbagai struktur mekanikal dan ciri -ciri elektrik, jadi memastikan perlawanan yang sempurna antara penyesuai dan penyambung adalah penting. Tambahan pula, penggunaan jangka panjang boleh menyebabkan pengoksidaan atau memakai mekanikal pada permukaan sentuhan, meningkatkan rintangan sentuhan dan mempengaruhi penghantaran isyarat. Untuk menangani isu-isu ini, pemesinan ketepatan tinggi (seperti mengawal konduktor konduktor dalaman ke dalam 0.05mm) dan penyaduran emas permukaan digunakan secara meluas untuk mengurangkan rintangan hubungan dan meningkatkan ketahanan.

Senario aplikasi biasa
Ujian dan Pengukuran: Menghubungkan peralatan ujian dengan antara muka yang berbeza (seperti penganalisis rangkaian vektor)
Sistem Komunikasi: Penyesuai antara antena stesen pangkalan dan modul RF
Tentera dan Aeroangkasa: Penyesuai untuk antara muka berbentuk yang berbeza dalam sistem komunikasi radar dan satelit
Elektronik Pengguna: R & D dan debuging peranti 5G dan modul Wi-Fi

Komponen struktur
Penyesuai sepaksi RF terdiri daripada komponen teras berikut:
Konduktor luar (shell): biasanya diperbuat daripada logam (seperti tembaga bersalut emas), menyediakan perlindungan perisai dan mekanikal
Konduktor Dalam: Pin Konduktif Pusat Bertanggungjawab untuk Penghantaran Isyarat, Biasanya Diperbuat daripada Tembaga Tembaga Berlad
Penebat: Bahan seperti PTFE (polytetrafluoroethylene) yang mengasingkan konduktor dalaman dan luaran dan mengekalkan padanan impedans
Antara muka: Kaedah sambungan, snap-fit, atau lain-lain (seperti SMA, N-Type, BNC, dan lain-lain)

2. Fungsi penyesuai sepaksi RF
Penyesuai koaksial RF memainkan peranan penting dalam sistem RF. Fungsi teras mereka boleh diringkaskan seperti berikut:

Jambatan Penukaran Antara Muka
Fungsi utama penyesuai sepaksi RF adalah untuk menukar antara jenis dan spesifikasi penyambung RF yang berbeza. Dalam aplikasi praktikal, ketidakcocokan antara pelabuhan peranti dan antara muka kabel adalah perkara biasa, seperti ketika instrumen ujian menggunakan penyambung N-jenis dan peranti di bawah ujian mempunyai penyambung SMA. Reka bentuk mekanikal yang canggih penyesuai membolehkan sambungan lancar antara jenis penyambung yang berbeza, seperti lelaki SMA dan lelaki N-jenis, menghapuskan isu persediaan sistem yang disebabkan oleh ketidakcocokan antara muka.

Jaminan penghantaran isyarat
Penyesuai koaksial RF berkualiti tinggi memastikan kesinambungan impedans semasa penghantaran isyarat melalui kawalan impedans yang ketat (biasanya 50Ω atau 75Ω). Struktur konsentrik dalaman ketepatan tinggi mereka, digabungkan dengan bahan dielektrik rendah (seperti PTFE), mengekalkan nisbah refleksi isyarat (VSWR) di bawah 1.5: 1, dengan berkesan mengurangkan kesan gelombang berdiri pada prestasi sistem. Dalam jalur frekuensi di bawah 6 GHz, penyesuai berkualiti tinggi boleh mencapai kehilangan sisipan di bawah 0.3 dB.

Hub pengembangan sistem
Dalam sistem RF yang kompleks, penyesuai membolehkan pengagihan dan penghalaan isyarat multi-path. Dengan menggabungkan pelbagai jenis penyesuai, jurutera boleh membina sistem ujian secara fleksibel. Sebagai contoh, menggunakan penyesuai dwi-wanita untuk memecah isyarat tunggal menjadi dua, atau menggunakan penyesuai sudut kanan untuk mengalihkan isyarat agar sesuai dengan ruang terkurung. Fleksibiliti ini amat penting dalam senario yang terkawal ruang seperti pemasangan stesen pangkalan dan sistem RF dalam kenderaan.

Ujian Ujian dan Komponen Pengukuran
Dalam ujian parameter RF, kualiti penyesuai secara langsung memberi kesan kepada ketepatan pengukuran. Peranti seperti penganalisis rangkaian vektor bergantung kepada penyesuai untuk menyambung ke DUT (peranti di bawah ujian). Kesilapan, kehilangan, dan ciri -ciri lain yang disediakan oleh penyesuai difokuskan ke dalam hasil pengukuran. Oleh itu, penyesuai gred metrologi biasanya menggunakan penyaduran dielektrik udara dan emas untuk mengekalkan ciri-ciri pencocokan impedans yang sangat baik (VSWR <1.2: 1) walaupun dalam band 18 GHz.

Boleh disesuaikan dengan persekitaran khas
Penyesuai boleh didapati dalam pelbagai model khusus untuk senario aplikasi yang berbeza:
Penyesuai voltan tinggi mempunyai penebat bertetulang dan dapat menahan tegangan melebihi 10kV.
Penyesuai kuasa tinggi menggunakan penyaduran perak dan penyejukan paksa, dengan kapasiti kuasa sehingga 500W.
Penyesuai Triaxial menyediakan lapisan pelindung tambahan untuk aplikasi pengukuran sensitif.
Penyesuai bukti letupan memenuhi keperluan lokasi berbahaya seperti petrokimia.

Antara muka penyelenggaraan sistem
Penyesuai menyediakan penyelesaian peralihan antara muka untuk penyelenggaraan peralatan dan peningkatan. Apabila piawaian antara muka untuk peralatan lama dikemas kini, penyesuai membolehkan keserasian antara peralatan lama dan baru tanpa menggantikan keseluruhan sistem, mengurangkan kos retrofit dengan ketara. Sebagai contoh, semasa peningkatan dari stesen asas 4G ke 5G, penyesuai N-ke-7/16 digunakan secara meluas untuk mengekalkan keserasian dengan sistem pengumpan yang sedia ada.

Kualiti isyarat yang dioptimumkan
Penyesuai berprestasi tinggi menggunakan ciri reka bentuk khusus untuk meningkatkan integriti isyarat:
Struktur transformasi impedans melangkah mengembangkan jalur frekuensi operasi
Bahan kecerunan berterusan dielektrik mengurangkan pantulan antara muka
Penapisan terbina dalam menindas gangguan dalam jalur frekuensi tertentu
Pengedap elektromagnet meningkatkan prestasi EMC.

Penyesuai koaksial RF digunakan dalam bidang yang berbeza seperti berikut:
(1). Komunikasi
Stesen Pangkalan dan Sambungan Antena: Digunakan untuk memadankan kabel RF dengan antara muka yang berbeza untuk memastikan kualiti penghantaran isyarat.
Penukaran Fiber Optik dan RF: Menyedari penyesuaian antara muka isyarat optik dan isyarat RF dalam sistem komunikasi hibrid.
Komunikasi satelit: Sambungkan peralatan dan antena stesen satelit satelit untuk memastikan penghantaran isyarat frekuensi tinggi yang rendah.
(2). Ujian dan pengukuran
Analyzer Rangkaian: menyesuaikan diri dengan port ujian dengan antara muka yang berbeza, seperti N-jenis ke SMA.
Penganalisis Spektrum: Sambungkan Probe atau Antena spesifikasi yang berbeza untuk mengembangkan julat ujian.
Penjana isyarat: Port Output Padan dengan peranti yang diuji untuk mengurangkan kehilangan refleksi.
(3). Aeroangkasa dan Pertahanan
Sistem radar: menyesuaikan diri dengan komponen RF bagi jalur frekuensi yang berbeza untuk memastikan integriti isyarat.
Peralatan Komunikasi Ketenteraan: Menyedari penukaran antara muka yang cepat dalam radio medan dan sistem peperangan elektronik.
Sistem satelit dan peluru berpandu: Digunakan untuk penghantaran isyarat frekuensi tinggi dan menyesuaikan diri dengan persekitaran yang keras.
(4). Peralatan perubatan
Gegelung Kekerapan Radio MRI: Menghubungkan gegelung ke sistem pengimejan untuk memastikan kestabilan isyarat frekuensi tinggi.
Peralatan Ablasi RF: Menyesuaikan probe rawatan kepada tuan rumah untuk memastikan kecekapan penghantaran tenaga.
(5). Elektronik automotif
Radar yang dipasang kenderaan (radar gelombang milimeter): menyesuaikan diri dengan modul radar 77GHz/79GHz dan peralatan ujian.
Kenderaan ke segala-galanya (v2x): Menghubungkan antena ke modul komunikasi untuk menyokong penghantaran isyarat 5G/C-V2X.
(6). Penyiaran dan televisyen
Pemancar RF: Memadankan pengumpan dan penguat dengan antara muka yang berbeza.
Penerimaan TV satelit: Menukar antara muka antara LNB dan penerima (seperti jenis F ke N jenis).
(7). Industri dan internet perkara
Sistem RFID: Menghubungkan pembaca dan antena untuk mengoptimumkan prestasi pengenalan frekuensi radio.
Rangkaian Sensor Tanpa Wayar: Menyesuaikan dengan modul komunikasi dengan jalur frekuensi yang berbeza, seperti LORA dan ZIGBEE.
(8). Penyelidikan dan Pendidikan Saintifik
Eksperimen frekuensi radio makmal: Flexibly menyambungkan pelbagai peralatan ujian, seperti oscilloscopes dan sumber isyarat. Demonstrasi Pengajaran: Membantu pelajar memahami prinsip -prinsip pemadanan antara muka RF dan penghantaran isyarat.

3. Kesalahan umum penyesuai koaksial RF
Penyesuai koaksial RF, sebagai penyambung utama dalam penghantaran isyarat RF, digunakan secara meluas dalam komunikasi, ujian dan pengukuran, aeroangkasa, peralatan perubatan, dan bidang lain. Prestasi mereka secara langsung memberi kesan kepada kualiti penghantaran isyarat dan kestabilan sistem. Walau bagaimanapun, dengan penggunaan jangka panjang atau operasi yang tidak wajar, penyesuai boleh membangunkan pelbagai kesalahan, yang membawa kepada pelemahan isyarat, refleksi, dan juga kegagalan sistem. Butiran berikut umum kesilapan penyesuai sepaksi RF dan penyebabnya, bersama -sama dengan cadangan pencegahan dan penyelenggaraan yang sepadan.

Kesalahan penyesuai koaksial RF secara amnya boleh dikategorikan sebagai hubungan yang lemah, kerosakan mekanikal, ketidakcocokan impedans, kemerosotan prestasi elektrik, kegagalan meterai, tindak balas frekuensi yang tidak normal, dan kenaikan suhu yang berlebihan. Kesalahan ini mungkin berlaku secara bebas atau bersamaan dengan satu sama lain, secara kolektif memberi kesan kepada prestasi penyesuai.

Hubungan buruk adalah salah satu kesalahan yang paling biasa dalam penyesuai sepaksi RF. Ia menunjukkan dirinya sebagai penghantaran isyarat sekejap, peningkatan kehilangan sisipan, atau nisbah gelombang berdiri tinggi (VSWR). Hubungan yang lemah boleh disebabkan oleh pelbagai faktor, dengan pengoksidaan antara muka yang paling biasa. Penyambung penyesuai biasanya bersalut emas atau perak untuk meningkatkan kekonduksian dan rintangan kakisan. Walau bagaimanapun, pendedahan yang berpanjangan terhadap kelembapan, semburan garam, atau pencemaran kimia boleh menyebabkan penyaduran dipakai atau mengoksida, meningkatkan rintangan hubungan. Tambahan pula, penyambungan yang kerap dan pengendalian atau pengendalian kasar boleh mengubah bentuk pin atau soket, menghalang sambungan yang selamat. Penyesuai berulir (seperti N-jenis dan SMA) yang tidak diketatkan dengan betul juga boleh membawa kepada penghantaran isyarat yang tidak stabil. Dalam kes -kes yang melampau, hubungan yang lemah boleh menyebabkan arcing, merosakkan lagi penyesuai atau peranti yang disambungkan.

Kerosakan mekanikal adalah satu lagi kegagalan biasa, yang ditunjukkan sebagai perumahan retak, benang yang dilucutkan, atau penyambung cacat. Perumahan penyesuai koaksial RF biasanya diperbuat daripada logam (seperti tembaga atau keluli tahan karat) untuk memberikan kekuatan perisai dan mekanikal yang baik, tetapi mereka masih boleh rosak oleh kesan luaran, tork yang berlebihan, atau tekanan mekanikal yang berpanjangan. Sebagai contoh, menggunakan tork yang berlebihan dengan sepana semasa pemasangan boleh melepaskan benang atau ubah bentuk perumahan, yang mempengaruhi penghantaran isyarat. Selain itu, konduktor pusat penyesuai adalah rapuh dan boleh membengkokkan atau memecahkan jika tidak disengajakan semasa memasang dan mencabut, mempengaruhi prestasi elektrik yang teruk. Persekitaran getaran atau kejutan (seperti aplikasi automotif dan penerbangan) meningkatkan risiko kerosakan mekanikal, jadi penyesuai kebolehpercayaan tinggi dan langkah anti-loosening adalah penting.

Kesalahan impedans adalah kebimbangan khusus dalam sistem RF. Sekiranya penyesuai tidak sepadan dengan impedans sistem, ia boleh menyebabkan refleksi isyarat, peningkatan nisbah gelombang berdiri (SWR), dan juga merosakkan pemancar. Sistem RF standard biasanya menggunakan impedans 50Ω atau 75Ω. Mencampurkan penyesuai dengan impedans yang berbeza (seperti menggunakan penyesuai 50Ω dalam sistem 75Ω) dapat memperkenalkan ketidakselarasan impedans yang signifikan, menyebabkan refleksi isyarat. Tambahan pula, penyimpangan dimensi dalam konduktor dalaman penyesuai atau bahan dielektrik yang substandard boleh menyebabkan penyimpangan impedans dari nilai nominal. Sebagai contoh, beberapa penyesuai kos rendah boleh menggunakan bahan dielektrik yang tidak standard dengan pemalar dielektrik yang tidak stabil, mengakibatkan turun naik impedans semasa penghantaran isyarat frekuensi tinggi. Dalam aplikasi frekuensi tinggi seperti gelombang milimeter, ketepatan pembuatan penyesuai amat kritikal untuk padanan impedans. Kesalahan dimensi sekecil seperti mikron dapat merendahkan prestasi dengan ketara.

Degradasi prestasi elektrik adalah kegagalan progresif yang boleh berlaku dalam penyesuai sepaksi RF dari masa ke masa. Ia terutamanya ditunjukkan sebagai peningkatan kehilangan sisipan, gangguan bunyi, atau tindak balas kekerapan yang tidak sekata. Penyebab kemerosotan prestasi elektrik termasuk penuaan dielektrik dalaman, pencemaran permukaan konduktor, atau sendi solder yang lemah. Sebagai contoh, polytetrafluoroethylene (PTFE), bahan dielektrik biasa untuk penyesuai, menawarkan ciri-ciri frekuensi tinggi dan rintangan suhu yang sangat baik. Walau bagaimanapun, ia boleh berumur di bawah keadaan suhu tinggi yang berpanjangan, menyebabkan perubahan dalam pemalar dielektrik dan dengan itu mempengaruhi penghantaran isyarat. Tambahan pula, debu, minyak, atau bahan cemar lain yang memasuki penyesuai boleh meningkatkan rintangan sentuhan atau memperkenalkan kapasitans/induktansi parasit tambahan, yang memberi kesan kepada isyarat frekuensi tinggi. Pematerian yang lemah (seperti pematerian longgar antara konduktor dalaman dan penyambung) juga boleh menyebabkan gangguan isyarat atau memperkenalkan gangguan tak linear.

Kegagalan pengedap terutamanya memberi kesan kepada penyesuai kalis air dan debu, yang ditunjukkan sebagai kemasukan air dalaman, kakisan semburan garam, atau prestasi elektrik yang terdegradasi. Penyesuai yang digunakan dalam peralatan komunikasi luar, radar automotif, atau peralatan elektronik laut biasanya memerlukan tahap perlindungan tertentu (seperti IP67). Penuaan, kerosakan, atau pemasangan cincin pengedap yang tidak betul (seperti dengan tidak mengetatkan kacang kalis air) boleh membenarkan kelembapan atau semburan garam untuk menceroboh dan menghancurkan konduktor dalaman atau bahan dielektrik. Dalam turun naik suhu yang melampau, bahan pengedap juga boleh kehilangan keanjalannya disebabkan oleh pengembangan dan penguncupan haba, prestasi pengedap yang lebih rendah lagi. Kegagalan pengedap bukan sahaja mempengaruhi prestasi elektrik tetapi juga boleh menyebabkan litar pintas atau kerosakan peralatan. Oleh itu, pemeriksaan tetap meterai penyesuai adalah penting dalam persekitaran yang keras.

Tindak balas kekerapan yang tidak normal merujuk kepada penyesuai yang mengalami pelemahan isyarat yang signifikan atau peralihan resonans dalam jalur frekuensi tertentu. Penyesuai koaksial RF biasanya dioptimumkan untuk jalur frekuensi tertentu, dan menggunakan di luar julat frekuensi yang diberi nilai mereka dapat merendahkan prestasi. Sebagai contoh, penyesuai SMA standard biasanya dinilai untuk 18 GHz. Walau bagaimanapun, batasan struktur mungkin memperkenalkan kehilangan sisipan atau resonans yang ketara apabila digunakan dalam jalur gelombang milimeter (mis., 40 GHz). Tambahan pula, ubah bentuk dalaman penyesuai (seperti konduktor pusat bengkok atau bahan dielektrik yang tidak sekata) boleh mengubah kapasitansi atau parameter induktansi yang diedarkan, yang membawa kepada tindak balas kekerapan yang tidak normal. Dalam sistem jalur lebar atau ultra-Broadband, kebosanan kekerapan penyesuai amat penting, dan model berprestasi tinggi adalah penting untuk memastikan integriti isyarat.

Kenaikan suhu yang berlebihan adalah masalah biasa dengan penyesuai dalam aplikasi kuasa tinggi, yang ditunjukkan sebagai perumahan yang hangat atau panas. Semasa penghantaran isyarat RF, rintangan hubungan penyesuai dan kehilangan dielektrik ditukar menjadi haba. Pelepasan haba yang tidak mencukupi atau melebihi kuasa yang diberi nilai boleh menyebabkan kenaikan suhu yang berlebihan. Sebagai contoh, dalam pemancar siaran atau sistem radar, penyesuai mesti menahan tahap kuasa purata beratus -ratus watt atau bahkan kilowatt. Sekiranya sentuhan miskin atau bahan mempunyai kekonduksian terma yang lemah (seperti selongsong logam berkualiti rendah), haba boleh mengumpul dan merosakkan struktur dalaman. Suhu tinggi yang berpanjangan juga boleh mempercepatkan penuaan dielektrik dan kegagalan meterai, seterusnya mengurangkan jangka hayat penyesuai.

Untuk mengurangkan kegagalan penyesuai sepaksi RF, langkah -langkah pencegahan dan penyelenggaraan berikut boleh diambil: Pertama, pasangkan penyesuai dengan betul dan ketatkan penyambung mengikut spesifikasi tork yang disyorkan pengilang, mengelakkan mengatasi atau mengendalikan. Kedua, kerap memeriksa keadaan penyesuai, bersihkan penyambung (menggunakan alkohol mutlak), dan periksa tanda -tanda pengoksidaan atau haus. Ketiga, pastikan pencocokan impedans dan elakkan pencampuran penyesuai atau kabel dengan impedans yang berbeza. Keempat, pilih model kalis air dan tahan karat untuk persekitaran luaran atau keras, dan kerap memeriksa meterai. Akhirnya, elakkan overclocking atau menguasai penyesuai dan pilih penarafan kuasa dan julat kekerapan yang memenuhi keperluan permohonan.

Ringkasnya, kegagalan penyesuai sepaksi RF melibatkan pelbagai faktor, termasuk faktor mekanikal, elektrik, dan persekitaran. Pemilihan yang betul, operasi piawai, dan penyelenggaraan tetap dapat memanjangkan hayat perkhidmatannya dan memastikan kestabilan sistem. Dalam aplikasi dengan keperluan kebolehpercayaan yang tinggi (seperti komunikasi aeroangkasa dan ketenteraan), adalah disyorkan untuk memilih penyesuai berkualiti tinggi dan menubuhkan proses ujian yang ketat untuk memastikan operasi stabil jangka panjang.

Ringkasan jadual kegagalan penyesuai sepaksi RF biasa:

Nota Tambahan:
Cadangan Penyelenggaraan Pencegahan:
Secara kerap memeriksa penampilan penyesuai dan prestasi elektrik (mis., Uji nisbah gelombang berdiri dengan penganalisis rangkaian).
Gunakan benang anti-loosening atau mekanisme penguncian (mis., SMA terbalik-threaded) dalam persekitaran bergetar.
Lakukan simulasi terma atau ujian kenaikan suhu sebenar sebelum aplikasi kuasa tinggi.

Pertimbangan Pemilihan:
Untuk aplikasi frekuensi tinggi, penyesuai PTFE udara-dielektrik atau rendah adalah lebih disukai.
Untuk persekitaran yang keras (mis., Aplikasi ketenteraan dan aeroangkasa), pilih penyesuai dengan penyambung bersalut emas dan pembinaan keluli semua-stainless.

4. Bagaimana untuk memperluaskan kehidupan penyesuai sepaksi RF?
Memanjangkan kehidupan penyesuai sepaksi RF memerlukan penggunaan yang betul, penyelenggaraan harian, pengurusan alam sekitar dan aspek lain. Berikut adalah beberapa langkah utama:

(1). Penggunaan dan operasi yang betul
Elakkan penyambungan dan pencabutan yang kerap: Pemasangan dan pencabutan berulang akan memakai permukaan sentuhan logam antara muka, mengakibatkan ketidakcocokan impedans atau kehilangan isyarat. Cuba cabut hanya apabila perlu. Sejajar penyambung dan ketatkan: Pastikan penyambung lelaki dan wanita diselaraskan sebelum berputar dan mengetatkan untuk mengelakkan misalignment benang atau kerosakan silang. Gunakan tork yang sesuai: overightening akan merosakkan benang, dan terlalu longgar akan menyebabkan hubungan yang lemah. Selepas pengetatan manual, anda boleh menggunakan sepana tork untuk mengetatkan mengikut nilai yang disyorkan pengilang. Jangan beroperasi dengan kuasa pada: Pastikan peranti itu dimatikan sebelum memasang dan mencabut untuk mengelakkan pelepasan arka merosakkan titik hubungan.
(2). Perlindungan fizikal
Mencegah tekanan mekanikal: Elakkan lenturan, menarik atau daya sisi pada penyesuai, terutamanya apabila menyambungkan kabel. Gunakan penyesuai sudut kanan atau sokongan kabel untuk mengurangkan tekanan. Pastikan antara muka bersih: Tutup dengan topi habuk apabila tidak digunakan untuk mengelakkan habuk, minyak atau pengoksidaan. Antioksidan boleh digunakan dalam persekitaran lembap. Elakkan menjatuhkan atau memberi kesan: Struktur dalaman penyesuai ketepatan mudah rosak oleh kesan, jadi mengendalikannya dengan berhati -hati.
(3). Pengurusan Alam Sekitar
Suhu dan kelembapan kawalan: Suhu tinggi mempercepat pengoksidaan logam, dan kelembapan dapat dengan mudah menyebabkan kakisan. Adalah disyorkan untuk menggunakannya dalam persekitaran dengan suhu 10-30 ℃ dan kelembapan <60%. Pilih penyesuai yang dimeteraikan di bawah keadaan yang melampau. Anti-karat dan Dustproof: Adapter dengan antara muka keluli bersalut emas atau tahan karat harus dipilih untuk persekitaran perindustrian atau luaran dan dibersihkan secara teratur. (4). Penyelenggaraan yang kerap Bersihkan antara muka: Lap permukaan sentuhan dengan alkohol anhidrat dan kain bebas. Noda yang degil boleh dikeluarkan dengan pembersih khas. Elakkan menggunakan bahan -bahan yang kasar. Periksa haus dan kerosakan: Periksa antara muka secara teratur untuk calar, karat atau ubah bentuk, uji kualiti isyarat, dan gantikannya dalam masa jika tidak normal. Lubricate thread (pilihan): Sesetengah penyesuai boleh dilincirkan dengan sedikit gris silikon, tetapi pastikan ia tidak menjejaskan prestasi elektrik.
(5). Pilih penyesuai yang sesuai
Spesifikasi yang sepadan: Pastikan parameter seperti impedans (seperti 50Ω/75Ω), julat kekerapan, dan keperluan kapasiti kuasa memenuhi keperluan sistem untuk mengelakkan terlalu banyak beban.
Lebih suka bahan berkualiti tinggi: Antaramuka bersalut emas lebih tahan kakisan daripada antara muka bersalut nikel, dan bahan penebat PTFE mempunyai prestasi yang lebih stabil pada frekuensi tinggi.
(6). Langkah berjaga -jaga penyimpanan
Simpan di tempat yang kering: Apabila tidak digunakan untuk masa yang lama, letakkannya dalam beg anti-statik dan tambah pengering untuk mengelakkan pendedahan ke udara.
Elakkan menyusun: Simpan secara longgar untuk mengelakkan antara muka daripada dimampatkan dan cacat.
(7). Cadangan lain
Gunakan kabel penyesuai dan bukannya penyambungan dan pencabutan yang kerap: Jika antara muka perlu dihidupkan dengan kerap, penyesuai tetap kabel pendek boleh digunakan untuk mengurangkan haus.
Penentukuran dan ujian yang kerap: Apabila menggunakan aplikasi frekuensi tinggi, kerap menggunakan penganalisis rangkaian untuk mengesan kemerosotan prestasi penyesuai.

5. Panduan Pembersihan Penyesuai Penyesuai Koaxial
(1). Penyediaan sebelum pembersihan
Alat yang diperlukan
Kain tanpa kain atau kapas (seperti kain lensa, kain microfiber)
Alkohol mutlak (99% isopropil alkohol IPA) atau pembersih elektronik khas (seperti deoxit D5)
Udara termampat atau blower udara (untuk mengeluarkan habuk)
Berus lembut (bahan bukan logam, untuk mengelakkan menggaru)
Sarung tangan anti-statik (untuk mengelakkan pelepasan elektrostatik daripada merosakkan komponen sensitif)
Langkah berjaga-berjaga
Operasi Power-Off: Pastikan peranti itu dimatikan sebelum membersihkan untuk mengelakkan risiko litar pintas atau kejutan elektrik.
Elakkan pelarut yang menghakis: Pembersih yang mengandungi klorin atau ammonia (seperti air kaca, WD-40) boleh merosakkan salutan.
Operasi lembut: Elakkan menggaru keras, terutamanya pada antara muka bersalut emas, untuk mengelakkan haus.
(2). Langkah pembersihan
Langkah 1: Penyingkiran habuk awal
Gunakan udara termampat atau blower udara untuk meniup debu dan serpihan di permukaan dan antara muka penyesuai.
Sekiranya terdapat zarah -zarah yang degil, gunakan berus lembut untuk menyapu mereka dengan perlahan (elakkan berus logam untuk mengelakkan calar).
Langkah 2: Bersihkan permukaan hubungan (lelaki/perempuan)
Dip sedikit alkohol anhydrous atau pembersih elektronik (jangan sembur secara langsung untuk mengelakkan cecair daripada menembusi lapisan penebat).
Perlahan-lahan lap dengan kain tanpa kain atau kapas:
Untuk benang luaran (lelaki): lap ke arah berputar di sepanjang benang.
Untuk benang dalaman (wanita): Gunakan swab kapas untuk membersihkan dalam lingkaran untuk mengelakkan serat sisa.
Rawatan lapisan oksida yang degil:
Untuk pengoksidaan kecil, pembersih deoxit boleh digunakan. Selepas memohon, biarkan ia duduk selama 1-2 minit sebelum menyapu.
Adalah disyorkan untuk menggantikan penyesuai jika ia teroksida atau berkarat. Pembersihan paksa boleh merosakkannya lagi.
Langkah 3: Bersihkan cangkang luaran
Lap shell penyesuai dengan kain kapas alkohol untuk mengeluarkan minyak atau cap jari.
Mencegah cecair daripada memasuki bahagian dalam penyesuai yang tidak dimakan. Langkah 4: Pengeringan selepas pembersihan, biarkan ia duduk selama 5-10 minit untuk memastikan alkohol telah menguap sepenuhnya. Udara termampat boleh digunakan untuk mempercepatkan pengeringan (suhu rendah untuk mengelakkan pemeluwapan).
(3). Pemeriksaan selepas pembersihan
Pemeriksaan visual: Pastikan tiada serat sisa, noda atau kakisan.
Ujian elektrik (pilihan):
Gunakan penganalisis rangkaian atau multimeter untuk memeriksa rintangan hubungan dan VSWR (nisbah gelombang berdiri) untuk memastikan prestasi normal.
Sekiranya isyarat tidak normal (seperti peningkatan kehilangan sisipan), ia mungkin disebabkan oleh pembersihan yang tidak lengkap atau penyesuai rosak.
(4). Cadangan penyelenggaraan harian
Bersih secara teratur (setiap 3-6 bulan atau lebih kerap dalam persekitaran debu yang tinggi).
Gunakan topi habuk: Tutup antara muka apabila tidak digunakan untuk mengelakkan habuk dan pengoksidaan.
Elakkan hubungan langsung dengan antara muka logam: Garam dan gris dari cap jari akan mempercepatkan kakisan.
Jangan gunakan kertas pasir, berus logam atau objek keras untuk menggaru.
Elakkan menggunakan pelincir silikon (boleh mencemarkan permukaan sentuhan dan menjejaskan isyarat frekuensi tinggi).
(5). Pengendalian kes khas
Air laut/Persekitaran kelembapan yang tinggi: Sapukan antioksidan selepas pembersihan.
Thread Stuck: Tambah sedikit pembersih kenalan dan bertukar perlahan -lahan, jangan paksa.

Lembaran Garis Panduan Pembersihan Penyesuai Koaxial RF:

Cadangan Penyelenggaraan Harian:

Pembersihan yang betul bagi penyesuai sepaksi RF dengan ketara memanjangkan jangka hayat mereka dan memastikan penghantaran isyarat yang stabil. Mata Utama:
Perlahan-lahan bersih dengan kain bebas dan alkohol anhydrous.
Elakkan pelarut kasar dan calar dengan objek keras.
Selepas pembersihan, kering dengan teliti dan periksa prestasi elektrik.

6. Soalan Lazim Penyesuai Coaxial RF
(1). Konsep asas
S1: Apakah penyesuai sepaksi RF?
A: Penyesuai sepaksi RF adalah peranti penukaran yang digunakan untuk menyambungkan kabel atau peranti sepaksi dengan jenis antara muka yang berbeza, memastikan padanan impedans (seperti 50Ω atau 75Ω) semasa penghantaran isyarat dan mengurangkan refleksi dan kerugian.
S2: Apakah jenis penyesuai RF yang biasa?
A: Jenis biasa termasuk:
Dengan jenis antara muka: SMA, N-Type, BNC, TNC, SMB, MCX, dll.
Oleh jantina: lelaki (dengan pin), wanita (dengan jack).
Dengan fungsi: lurus, sudut kanan, pelemahan, pengasingan langsung, dll.

(2). Pemilihan dan penggunaan
S3: Bagaimana memilih penyesuai RF yang sesuai?
J: Faktor berikut perlu dipertimbangkan:
Pencocokan impedans (50Ω atau 75Ω).
Julat kekerapan (seperti penyesuai SMA biasanya menyokong 0-18GHz, N-jenis boleh mencapai di atas 18GHz).
Jenis antara muka (seperti SMA ke N-jenis). Kapasiti kuasa (penyesuai khas diperlukan untuk aplikasi kuasa tinggi). Bahan dan penyaduran (antara muka bersalut emas lebih tahan kakisan, bahan penebat PTFE mempunyai prestasi frekuensi tinggi yang lebih baik).

S4: Bolehkah penyesuai dipasang ke dalam peranti untuk masa yang lama?
A: Ya, tapi sila ambil perhatian: Elakkan kerap memasang dan mencabut untuk menyebabkan haus. Adalah disyorkan untuk memeriksa keadaan pengoksidaan secara teratur dalam kelembapan yang tinggi atau persekitaran yang menghakis.

S5: Apa yang perlu saya lakukan jika penyesuai tidak diperketatkan atau longgar?
A: Periksa sama ada benang diselaraskan untuk mengelakkan kerosakan silang. Gunakan sepana tork untuk mengetatkan mengikut nilai yang disyorkan pengeluar (seperti 8-10 dalam lbs). Jika memakai benang teruk, penyesuai perlu diganti.

(3). Pembersihan dan penyelenggaraan
S6: Adakah penyesuai perlu dibersihkan secara teratur? Berapa kerap? A: Persekitaran habuk yang rendah: Bersihkan sekali setiap 6-12 bulan. Debu/persekitaran perindustrian yang tinggi: Bersih sekali setiap 1-3 bulan. Kaedah Pembersihan: Lap permukaan sentuhan dengan alkohol anhydrous (99% IPA) dan kain bebas lint.

S7: Bagaimana menangani pengoksidaan pada permukaan sentuhan penyesuai?
A: Pengoksidaan sedikit: lap dengan pembersih elektronik seperti deoxit.
Pengoksidaan yang teruk: Adalah disyorkan untuk menggantikan penyesuai. Pembersihan paksa boleh merosakkannya lagi.

Q8: Bolehkah WD-40 digunakan untuk melincirkan benang penyesuai?
A: Tidak! WD-40 mengandungi bahan-bahan yang menghakis dan boleh merosakkan salutan. Jika pelinciran diperlukan, gunakan gris silikon khas (seperti Dow Corning Molykote 44).

(4). Penyelesaian masalah
S9: Apakah punca peningkatan kehilangan isyarat yang disebabkan oleh penyesuai?
A: Kenalan yang lemah: Antara muka dioksidakan atau tidak diperketatkan.
Kesimpulan Impedans: Menggunakan penyesuai dengan impedans yang salah (seperti pencampuran 50Ω dan 75Ω).
Kerosakan mekanikal: Antara muka cacat atau lapisan penebat dalaman rosak.

S10: Bagaimana untuk menguji sama ada penyesuai berfungsi dengan betul?
A: Pemeriksaan visual: Perhatikan sama ada antara muka dioksidakan, cacat atau tercemar.
Ujian multimeter: Ukur kekonduksian antara kedua -dua hujung (rintangan harus hampir dengan 0Ω).
Ujian Penganalisis Rangkaian: Periksa VSWR (Nisbah Gelombang Berdiri). Nilai ideal hendaklah ≤1.5.

S11: Adakah normal bagi penyesuai untuk memanaskan dengan teruk?
A: Permohonan kuasa rendah: Pemanasan sedikit adalah normal.
Permohonan Kuasa Tinggi: Jika ia memanaskan secara tidak normal, ia mungkin disebabkan oleh hubungan yang lemah atau beban kuasa. Anda perlu menyemak spesifikasi penyesuai.

(5). Soalan lain
S12: Bolehkah jenama penyesuai yang berbeza bercampur?
J: Ya, tetapi anda perlu memastikan bahawa:
Jenis antara muka, impedans, dan perlawanan jarak frekuensi.
Penyesuai kualiti yang buruk boleh menyebabkan kemerosotan isyarat. Adalah disyorkan untuk memilih jenama terkenal.

S13: Kenapa sesetengah penyesuai ditandakan "Blok DC"?
A: Penyesuai blok DC mempunyai struktur kapasitor di dalamnya yang boleh menyekat isyarat DC dan hanya membenarkan isyarat RF melalui. Ia digunakan untuk melindungi peralatan sensitif dari voltan DC.

S14: Apa yang harus saya perhatikan ketika menyimpan penyesuai?
A: Simpan dalam beg anti-statik untuk mengelakkan kelembapan dan habuk.
Apabila tidak digunakan untuk masa yang lama, tutupnya dengan topi habuk dan letakkan pengering.
