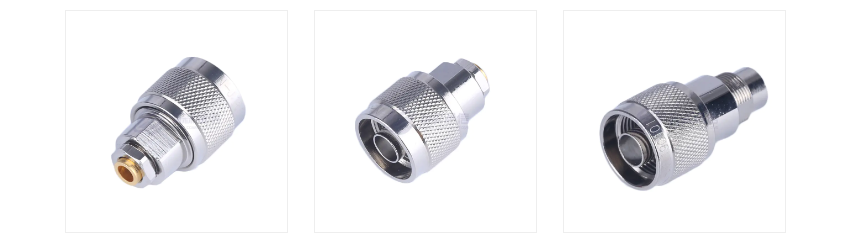

Apakah penyambung sepaksi N-Type RF?

The N-TYPE RF COXIAL CONNECTOR adalah penyambung sepaksi RF universal yang direka oleh Paul Neill dari Bell Labs pada tahun 1940 -an ("N" diambil dari surat pertama nama keluarga). Ia mempunyai ciri -ciri kuasa tinggi, kehilangan rendah, dan kekerapan tinggi, dan digunakan secara meluas dalam komunikasi, radar, instrumen ujian dan bidang lain.

1. Ciri teras penyambung N-jenis
(1) Julat kekerapan
Jenis standard: 0 ~ 11 GHz (beberapa model ketepatan boleh mencapai 18 GHz).
Jenis prestasi tinggi (seperti ketepatan n jenis): Menyokong sehingga 18 GHz, atau lebih tinggi (seperti 40 GHz).

(2) Pencocokan impedans
50Ω (arus perdana, digunakan untuk peralatan komunikasi dan ujian).
75Ω (kurang biasa, digunakan dalam senario tertentu seperti penghantaran video).

(3) kuasa tinggi yang membawa
Kuasa purata: beratus -ratus watt ke kilowatts (bergantung kepada kekerapan dan reka bentuk).
Kuasa puncak: Sehingga puluhan kilowatt (aplikasi nadi pendek).

(4) Ketahanan
Struktur gandingan berulir (lebih stabil daripada BNC) dan rintangan getaran yang kuat.
Shell logam (tembaga/keluli tahan karat) menyediakan perisai elektromagnet yang baik.

(5) Kerugian yang rendah
Kerugian penyisipan: <0.1 dB@3 GHz (model berkualiti tinggi).
Nisbah gelombang berdiri voltan (VSWR): <1.3: 1 (jenis ketepatan boleh mencapai 1.1: 1).

2. Struktur penyambung N-jenis
(1) konduktor luar (shell)
Bahan logam (penyaduran emas/penyaduran perak/penyaduran nikel), reka bentuk berulir memastikan sambungan yang ketat.
(2) konduktor dalaman (pin pusat)
Plating emas atau perak, memberikan hubungan rintangan yang rendah.
(3) Medium penebat
Biasanya PTFE (polytetrafluoroethylene), kehilangan suhu tinggi dan kehilangan dielektrik rendah.
(4) Jenis antara muka
Lelaki: Dengan pin tengah dan benang luaran.
Perempuan: Dengan lubang pusat dan benang dalaman.

3. Mata Utama untuk Memilih Penyambung N-Type
Pencocokan impedans: Model 50Ω lebih disukai (kecuali 75Ω diperlukan secara khusus).
Keperluan Kekerapan:
Aplikasi Am (<6 GHz): Standard N-Type.
Aplikasi frekuensi tinggi (> 11 GHz): ketepatan n-jenis (seperti siri HPN).
Keserasian Alam Sekitar:
Gred luar/ketenteraan: Pilih perumahan keluli tahan karat dengan pengedap kalis air (seperti IP67).
Aplikasi Makmal: Model bersalut emas (mengurangkan rintangan hubungan).
Keserasian antara muka:
Perhatikan pasangan penyambung lelaki-ke-wanita (seperti penyesuai lelaki-ke-wanita).

4. Masalah biasa dengan penyambung sepaksi N-jenis RF
(1). Bolehkah penyambung N-jenis menggantikan SMA?
Ya, tetapi ada perdagangan: penyambung N-jenis menawarkan kuasa dan ketahanan yang lebih baik, tetapi lebih besar dan kurang sesuai untuk ketumpatan tinggi, peranti miniatur. Penyambung SMA lebih sesuai untuk frekuensi tinggi, reka bentuk padat (seperti modul PCB).

(2). Bagaimana untuk mengelakkan kerosakan kepada penyambung N-jenis?
Operasi yang betul: Selaraskan benang dan ketatkan (elakkan memaksa skru untuk membengkokkan pin tengah). Gunakan sepana tork (tork yang disyorkan: 15 ~ 20 in-lb).

(3). Adakah penyambung N-jenis memerlukan penyelenggaraan yang kerap?
Cadangan: Bersihkan permukaan sentuhan secara teratur (kain bebas debu alkohol). Periksa sama ada benang dioksidakan (ganti apabila penyaduran dipakai).
