Apakah penyambung sepaksi RF?

1. Fungsi an Penyambung koaksial RF
Penyambung koaksial RF adalah komponen elektronik utama yang digunakan untuk menghantar isyarat frekuensi tinggi. Mereka digunakan terutamanya untuk menyambungkan kabel sepaksi dengan peranti, memastikan penghantaran isyarat RF yang cekap dan stabil, dengan itu memastikan penghantaran isyarat yang stabil dan boleh dipercayai. Penyambung sepaksi RF biasanya digunakan dalam peralatan komunikasi, televisyen, penyiaran, rangkaian tanpa wayar, dan bidang lain. Fungsi teras mereka adalah untuk mengekalkan integriti isyarat, mengurangkan kehilangan penghantaran dan gangguan, dan memberikan padanan impedans yang baik, membolehkan penghantaran lancar isyarat frekuensi tinggi dalam aplikasi seperti sistem komunikasi, peralatan ujian, radar, dan antena.

Penyambung koaksial RF memainkan peranan penting dalam komunikasi tanpa wayar, aeroangkasa, elektronik ketenteraan, dan peralatan perubatan. Sebagai contoh, di stesen asas 5G, mereka menghubungkan modul antena dan RF, memastikan penghantaran dan penerimaan isyarat berkualiti tinggi. Dalam peralatan ujian dan pengukuran, mereka menyambung kepada penganalisis spektrum atau penganalisis rangkaian, memastikan data ujian yang tepat. Dalam komunikasi satelit dan sistem radar, mereka mesti menahan keadaan persekitaran yang keras sambil mengekalkan penghantaran isyarat yang stabil.

Penyambung koaksial RF biasanya menggunakan struktur dilindungi logam, dengan konduktor dalaman yang menghantar isyarat dan konduktor luar yang menyediakan pelindung elektromagnet untuk mencegah gangguan luaran dan kebocoran isyarat. Penyambung berkualiti tinggi mempunyai kehilangan sisipan yang rendah, keberkesanan perisai yang tinggi, rintangan kakisan, dan rintangan getaran, dan dapat menampung pelbagai frekuensi (dari frekuensi rendah hingga gelombang milimeter). Tambahan pula, bergantung kepada keperluan aplikasi, penyambung boleh mengadopsi pelbagai gaya antara muka, seperti berulir (SMA), SNAP-ON (BNC), atau push-pull (MCX), untuk memenuhi kekuatan mekanikal dan keperluan kemudahan senario yang berbeza. Penyambung koaksial RF adalah komponen penting dalam sistem elektronik frekuensi tinggi. Prestasi mereka secara langsung memberi kesan kepada kestabilan dan kecekapan keseluruhan pautan komunikasi, menjadikan mereka komponen kritikal untuk operasi teknologi wayarles moden, peralatan pertahanan, dan automasi perindustrian.

Prinsip operasi penyambung sepaksi RF adalah berdasarkan ciri -ciri penyebaran gelombang elektromagnet dalam struktur konduktor sepusat. Melalui struktur sepaksi yang direka dengan tepat, mereka mencapai penghantaran rendah, penstrukturan tinggi isyarat frekuensi tinggi. Prinsip teras mereka adalah untuk mewujudkan saluran penghantaran medan elektromagnet yang tertutup: konduktor pusat membawa arus isyarat, manakala konduktor luar bertindak sebagai perisai elektromagnet, dipisahkan oleh dielektrik penebat yang mengekalkan impedans yang berterusan. Apabila isyarat elektrik frekuensi tinggi disuntik ke dalam konduktor dalaman, ia menggembirakan gelombang elektromagnet melintang (gelombang TEM) dalam medium penebat antara konduktor dalaman dan luaran. Tenaga elektromagnetik ini terhad kepada ruang sepadan, dengan berkesan menindas kehilangan radiasi isyarat dan gangguan luaran. Antara muka mekanikal penyambung memastikan kesinambungan konduktor dan pencocokan impedans melalui hubungan yang tepat, mencegah refleksi isyarat pada titik sambungan disebabkan oleh perubahan impedans, akhirnya memastikan penghantaran isyarat frekuensi tinggi yang stabil antara peranti. Reka bentuk struktur ini membolehkan penyambung sepaksi RF untuk mengekalkan integriti isyarat yang sangat baik walaupun dalam persekitaran frekuensi tinggi peringkat Gigahertz.

Reka bentuk teras penyambung sepaksi RF adalah berdasarkan teori talian penghantaran sepaksi, yang menggunakan pengagihan medan elektromagnet antara konduktor dalaman dan luar untuk mencapai penghantaran isyarat:

Konduktor Pusat (Konduktor Dalam): Menghantar isyarat frekuensi tinggi dan biasanya diperbuat daripada bahan tembaga atau emas untuk mengurangkan kerugian rintangan.
Konduktor luar (perisai): melampirkan konduktor dalaman, menyediakan perisai elektromagnet untuk mencegah gangguan isyarat dan kebocoran radiasi.
Medium penebat (lapisan dielektrik): Memisahkan konduktor dalaman dan luaran, mengekalkan impedans yang stabil (biasanya 50Ω atau 75Ω), dan mengurangkan refleksi isyarat.
Mekanisme Sambungan: Gunakan berulir (mis., SMA), SNAP-ON (mis., BNC), atau penyambung push-pull (mis., MCX) untuk memastikan kestabilan mekanikal dan hubungan elektrik yang baik.

Apabila penyambung dikendalikan dengan betul, isyarat dihantar melalui konduktor dalaman, dan konduktor luar membentuk gelung tertutup, memastikan kesinambungan impedans semasa penghantaran isyarat dan mengurangkan nisbah gelombang berdiri (VSWR) dan kehilangan sisipan.

2. KELUARGA DAN KELUARGA RF COXIAL CONNECTORS
Penyambung koaksial RF, sebagai komponen teras penghantaran isyarat frekuensi tinggi, telah menunjukkan kelebihan yang signifikan dalam prestasi, kebolehpercayaan dan kebolehsuaian kerana struktur dan reka bentuk bahan yang unik. Kelebihannya terutamanya ditunjukkan dalam aspek berikut:

(1). Prestasi penghantaran frekuensi tinggi
Liputan Wideband: Menyokong julat frekuensi yang sangat luas dari DC ke gelombang milimeter (di atas 40GHz), memenuhi keperluan aplikasi frekuensi tinggi seperti 5G dan komunikasi satelit.
Kerugian penyisipan yang rendah: Menggunakan bahan-bahan yang sangat konduktif (seperti konduktor dalaman bersalut emas) dan media penebat kehilangan dielektrik rendah untuk mengurangkan pengurangan isyarat dengan ketara.
Pencocokan impedans yang sangat baik: Kawalan ketat 50Ω atau 75Ω Impedans ciri meminimumkan refleksi isyarat.
(2). Kebolehpercayaan dan kestabilan
Perisai elektromagnet yang kuat: Struktur pelindung logam pelbagai lapisan (seperti mengunci berulir, shell logam) dengan berkesan menindas gangguan elektromagnet (EMI) dan kebocoran RF.
Ketahanan mekanikal yang tinggi: Antara muka hubungan ketepatan (seperti reka bentuk pin elastik) memastikan hubungan yang stabil selepas beribu-ribu penyambungan dan pencabutan. Kesesuaian alam sekitar yang luas: Rawatan khas pilihan seperti kalis air (IP67), rintangan suhu tinggi (-65 ℃ ~ 165 ℃), dan rintangan semburan garam disediakan, menjadikannya sesuai untuk persekitaran yang keras seperti tentera dan aeroangkasa.
(3). Reka bentuk yang pelbagai menyesuaikan diri dengan pelbagai senario

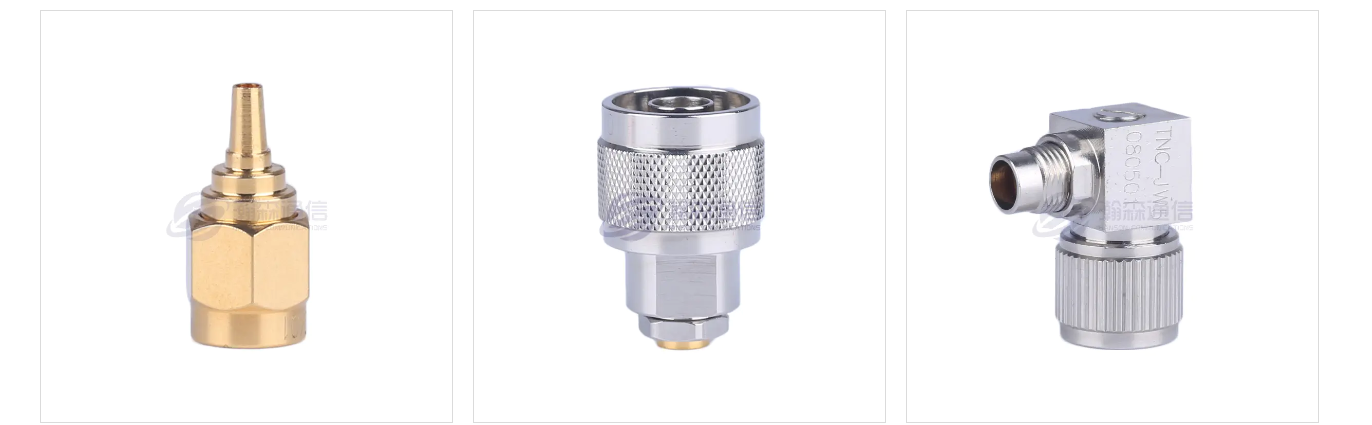

Jenis antara muka yang kaya: termasuk berulir (SMA, N-Type), Snap-on (BNC), Push-Pull (MCX/MMCX), dan lain-lain, untuk memenuhi keperluan pemasangan yang berbeza.
Kapasiti Kuasa Fleksibel: Disesuaikan dari kuasa rendah ke kuasa tinggi Kilowatt, disesuaikan dengan senario beban yang berbeza seperti stesen asas komunikasi dan radar.
Trend Miniaturisasi: Dengan pembangunan 5G dan Internet Perkara, penyambung mikro mencapai penghantaran berprestasi tinggi di ruang terhad.
(4). Kemudahan dan penyeragaman
Reka bentuk sambungan cepat: Sebagai contoh, operasi snap-on satu tangan boleh meningkatkan kecekapan pemasangan.
Keserasian Standard Antarabangsa: Mematuhi piawaian antarabangsa seperti MIL-STD dan IEC untuk memastikan pertukaran universal dengan antara muka peralatan arus perdana.
(5) Pelbagai aplikasi
Dari elektronik pengguna (antena telefon bimbit) ke aplikasi perindustrian (modul RF stesen pangkalan) ke medan berteknologi tinggi (radar array bertahap, muatan satelit), penyambung sepaksi RF telah menjadi komponen asas dalam industri seperti komunikasi tanpa wayar, ujian dan pengukuran, dan sains pertahanan negara kerana kesetiaan dan teknologi

Penyambung koaksial RF, melalui integrasi mendalam sains bahan, mekanik ketepatan, dan reka bentuk elektromagnet, mencapai keperluan teras "kerugian rendah, perisai tinggi, dan kehidupan yang panjang" dalam penghantaran isyarat frekuensi tinggi, dan merupakan jaminan utama untuk operasi sistem elektronik moden yang efisien dan boleh dipercayai.

Penyambung koaksial RF digunakan secara meluas dalam industri yang memerlukan penghantaran isyarat frekuensi tinggi:
Komunikasi: Sambungan pengumpan antena untuk stesen asas 5G, komunikasi serat optik, dan komunikasi satelit.
Aeroangkasa & Pertahanan: Sambungan kebolehpercayaan tinggi untuk sistem radar, bimbingan peluru berpandu, dan peralatan komunikasi udara.
Ujian & Pengukuran: Penentukuran dan ujian isyarat untuk instrumen seperti penganalisis rangkaian vektor (VNA) dan penganalisis spektrum.
Elektronik Pengguna: Modul RF untuk router Wi-Fi, telefon pintar (seperti antara muka antena), dan peranti Internet (IoT).
Peralatan Perubatan: Penghantaran isyarat untuk gegelung frekuensi radio MRI dan peranti terapi gelombang mikro.
Automotif: Sambungan isyarat untuk radar dalam kenderaan (seperti radar gelombang milimeter) dan sistem navigasi GPS.

3. Bagaimana untuk memilih penyambung sepaksi RF yang betul
Memilih penyambung sepaksi RF yang betul memerlukan mempertimbangkan pelbagai faktor, termasuk prestasi elektrik, ciri -ciri mekanikal, keserasian alam sekitar, dan senario aplikasi.

(1). Menjelaskan keperluan prestasi elektrik
Julat kekerapan operasi: Had frekuensi atas yang disokong oleh penyambung yang berbeza berbeza dengan ketara (mis., BNC ≤ 4 GHz, SMA ≤ 18 GHz, dan penyambung 2.92 mm sehingga 40 GHz). Memadankan jalur frekuensi isyarat sistem adalah penting.
Pencocokan impedans: Sistem komunikasi sering menggunakan 50 Ω (mis., Stesen asas dan radar), manakala sistem penghantaran video sering menggunakan 75 Ω (mis., Peralatan penyiaran). Memilih impedans yang salah boleh membawa kepada refleksi isyarat.
Kerugian penyisipan dan VSWR: Untuk aplikasi frekuensi tinggi (mis., Gelombang milimeter), reka bentuk kerugian rendah (mis., Penyambung udara-dielektrik) lebih disukai, dan VSWR harus hampir 1: 1 yang mungkin.
Pengendalian Kuasa: Untuk aplikasi kuasa tinggi (mis., Pemancar radar), pilih penyambung 7/16 atau N-jenis untuk mengelakkan kegagalan kerana terlalu panas.

(2). Menilai ciri -ciri mekanikal dan antara muka
Jenis Penyambung:
Penyambung Threaded (SMA, N-Type): lebih disukai untuk persekitaran getaran tinggi (mis., Peralatan dalam kenderaan dan udara) kerana rintangan yang tinggi untuk melonggarkan. Penyambung SNAP-ON (BNC): Sesuai untuk senario ujian yang memerlukan penyambungan dan pencabutan yang kerap (mis., Oscilloscopes makmal). Mereka mudah digunakan tetapi terdedah kepada jatuh.
Penyambung Microminiature (MMCX, MCX): Penyelesaian Kompak untuk Peranti yang Dikenali Angkasa (mis., Modul Telefon Pintar).
Kehidupan pemalam: Penyambung gred industri biasanya bertahan lebih dari seribu kitaran plug-in dan plug-out, sementara penyambung gred pengguna hanya boleh bertahan beberapa ratus.
Keserasian kabel: Sahkan bahawa antara muka penyambung sepadan dengan jenis kabel sepaksi dan diameter dawai.

(3). Pertimbangkan penyesuaian alam sekitar
Penilaian Perlindungan: Persekitaran luaran atau lembap memerlukan IP67 atau penarafan kalis air yang lebih tinggi (mis., Antara muka antena stesen asas 5G).
Rintangan suhu dan kakisan: Aplikasi aeroangkasa atau ketenteraan memerlukan rintangan suhu tinggi (-65 ° C hingga 200 ° C) dan rintangan semburan garam (mis., Keluli tahan karat bersalut emas).
Rintangan getaran/kejutan: Platform mudah alih seperti kenderaan dan pesawat memerlukan penyambung dengan mekanisme penguncian (mis., SMA tiga skru) atau reka bentuk hubungan yang dimuatkan musim bunga.

(4). Memadankan senario aplikasi
Peralatan Komunikasi: Stesen asas 5G lebih suka N-jenis (kuasa tinggi) dan penyambung SMA (miniatur). Band gelombang milimeter memerlukan penyambung 2.92mm atau K-jenis.
Ujian dan Pengukuran: Gunakan penyambung ketepatan (seperti 3.5mm) untuk ujian frekuensi tinggi untuk mengelakkan kesilapan yang diperkenalkan oleh penyambung ketepatan rendah seperti BNC.
Elektronik Pengguna: Modul Wi-Fi sering menggunakan penyambung U.FL (Ultra-Miniature), tetapi perdagangan antara kos dan kehilangan isyarat diperlukan.
Tentera/Aeroangkasa: Pilih model kebolehpercayaan tinggi dengan perumahan logam penuh dan kenalan bersalut emas yang memenuhi piawaian MIL-STD-348.

(5). Faktor utama lain
Kos dan Masa Lead: Penyambung mewah (seperti penyambung gelombang milimeter) adalah mahal, jadi pertimbangkan kestabilan rantaian belanjawan dan bekalan anda.
Ijazah penyeragaman: lebih suka penyambung sejagat (seperti SMA) untuk mengelakkan model khusus yang boleh menyebabkan kesukaran penyelenggaraan.
Kaedah pelekap: pemasangan PCB, pemasangan panel, atau sambungan kabel langsung memerlukan konfigurasi yang berbeza (seperti penyambung sudut kanan atau lurus).

Contoh proses pemilihan
Tentukan keperluan: Sebagai contoh: unit radio stesen pangkalan kecil 5g, kekerapan 3.5 GHz, pemasangan luaran, kalis air.
Parameter pemeriksaan:
Kekerapan: 3.5 GHz → Sama ada SMA atau N-jenis boleh diterima.
Persekitaran: IP67 Waterproof → Pilih N-Type (meterai thread yang lebih dipercayai).
Kuasa: Sederhana → N-Type menawarkan margin kuasa yang mencukupi.
Sahkan keserasian: Sahkan bahawa penyambung N-jenis sepadan dengan kabel sedia ada (seperti LMR-400) dan port peranti.

4. Masalah biasa Penyambung sepaksi RF
Lebih dari penggunaan jangka panjang, penyambung koaksial RF boleh membangunkan pelbagai masalah kerana faktor-faktor seperti reka bentuk, pemasangan, dan faktor persekitaran, yang memberi kesan kepada kualiti penghantaran isyarat. Masalah biasa dengan penyambung sepaksi RF sering berkaitan dengan pencocokan impedans, kekuatan mekanikal, keberkesanan perisai, dan kebolehsuaian alam sekitar. Kadar kegagalan produk boleh dikurangkan melalui pemilihan yang sesuai (mis., Kekerapan dan kuasa yang sepadan), pemasangan piawai (mis., Kawalan tork), dan penyelenggaraan tetap (mis., Pembersihan permukaan sentuhan).

(1). Kehilangan isyarat tinggi atau kecekapan penghantaran yang rendah
Penyebab yang mungkin:
Penyambung Impedans Kesakitan (mis., Pencampuran 50Ω dan 75Ω peranti).
Penyambung atau kabel penuaan, konduktor teroksida, dan hubungan yang lemah.
Sambungan longgar atau sebahagiannya diperketatkan, menyebabkan refleksi isyarat.
Menggunakan penyambung atau kabel berkualiti rendah, mengakibatkan kehilangan sisipan yang berlebihan.

Penyelesaian:
Pastikan semua penyambung dan kabel dalam sistem mempunyai impedans yang konsisten (biasanya 50Ω atau 75Ω).
Periksa permukaan hubungan penyambung untuk pengoksidaan atau pencemaran, dan membersihkan atau menggantikan jika perlu.
Gunakan sepana tork untuk mengetatkan penyambung berulir (mis., SMA, N-Type) ke tork standard. Pilih kabel rendah dan penyambung berprestasi tinggi (seperti kenalan bersalut emas).

(2). Gangguan isyarat atau bunyi kuat
Penyebab yang mungkin:
Perisai penyambung yang lemah, yang membolehkan gangguan elektromagnet (EMI) menembusi.
Grounding miskin perumahan penyambung, menyebabkan gangguan mod biasa.
Sumber -sumber radiasi elektromagnet yang berdekatan (seperti motor dan inverter).
Kabel atau penyambung yang rosak, dengan perisai yang rosak.

Penyelesaian:
Pilih penyambung dengan perumahan logam penuh dan keberkesanan perisai yang tinggi.
Pastikan perumahan penyambung betul -betul berasaskan kepada casis peranti.
Gunakan kabel sepaksi yang dilindungi dua atau dilindungi untuk meningkatkan imuniti gangguan.
Periksa kabel untuk kerosakan dan ganti jika perlu.

(3). Penyambung longgar atau kenalan yang lemah
Penyebab yang mungkin:
Pakaian mekanikal dari penyambungan dan pencabutan yang berlebihan (seperti musim bunga BNC yang gagal).
Threads tidak mengetatkan dengan betul dalam persekitaran getaran atau kejutan (seperti dalam kenderaan atau pesawat).
Penyambung penyambung lelaki dan wanita tidak sesuai atau mempunyai toleransi yang berlebihan.

Penyelesaian:
Untuk senario yang sering dipasang dan mencabut, pilih penyambung dengan jangka hayat yang panjang (seperti penyambung SMA dengan penarafan plug-in 5000-kitaran). Gunakan penyambung dengan mekanisme penguncian (seperti SMA tiga skru) dalam persekitaran bergetar.

Memastikan bahawa model penyambung sepadan; Elakkan mencampurkan jenama atau spesifikasi yang berbeza.

(4). Kerosakan penyambung (mis., Kerosakan, ubah bentuk)
Penyebab yang mungkin:
Tekanan mekanikal yang berlebihan (mis., Lenturan kabel yang berlebihan, mengakibatkan sendi solder penyambung patah).
Menggunakan alat pemasangan yang tidak betul, menyebabkan melonggarkan benang perumahan.
Penuaan bahan atau kakisan alam sekitar (contohnya, semburan garam, suhu tinggi).

Penyelesaian:
Elakkan memohon daya sisi ke penyambung semasa pemasangan dan gunakan penyambung sudut kanan untuk meminimumkan lenturan.
Gunakan alat khusus (mis., Perengkuh tork) untuk memasang penyambung berulir.
Pilih bahan tahan karat (mis., Keluli tahan karat bersalut emas) untuk persekitaran yang keras.

(5). Ketidakpastian impedans yang membawa kepada refleksi isyarat
Penyebab yang mungkin:
Kesalahan impedans antara penyambung dan kabel (mis., Penyambung 50Ω dengan kabel 75Ω).
Kecacatan struktur dalaman dalam penyambung (mis., Lapisan dielektrik yang tidak sekata).
Pengawasan penyambung yang tidak lengkap, mengakibatkan jurang udara.

Penyelesaian:
Pastikan impedans yang konsisten merentasi keseluruhan laluan penghantaran (termasuk penyambung, kabel, dan peranti). Pilih penyambung dengan pemesinan ketepatan tinggi (seperti yang dinyatakan dalam standard ketenteraan MIL-STD-348).

Selesaikan sepenuhnya penyambung untuk mengelakkan turun naik impedans yang disebabkan oleh misalignment.

(6). Kegagalan prestasi kalis air
Penyebab yang mungkin:
Meterai kalis air berumur atau rosak.
Benang tidak diperketatkan atau sealant telah tamat.
Reka bentuk penyambung tidak sesuai untuk persekitaran lembap.

Penyelesaian:
Periksa meterai dengan kerap. Untuk aplikasi luaran, pilih penyambung IP67 atau lebih tinggi.
Gunakan pita kalis air atau silikon untuk meningkatkan pengedap.
Pilih model kalis air dengan O-ring (seperti penyambung kalis air N-jenis).

(7). Masalah resonans dalam aplikasi frekuensi tinggi
Penyebab yang mungkin:
Penyambung mempamerkan resonans parasit pada frekuensi tinggi (mis., Kelemahan reka bentuk).
Susun atur penyambung dan PCB tidak sepadan, menghasilkan gelombang berdiri.

Penyelesaian:
Pilih penyambung yang menyokong frekuensi yang lebih tinggi (mis., 2.92mm bukannya SMA).
Mengoptimumkan padanan impedans PCB untuk mengelakkan ketidakpastian dalam panjang talian penghantaran.

Ringkasan Jadual Masalah Biasa dengan Penyambung Koaxial RF:

5. Piawaian Pengekalan RF Penyambung Koaxial
Prestasi penyambung sepaksi RF secara langsung mempengaruhi kualiti penghantaran isyarat, jadi penyelenggaraan tetap diperlukan untuk memastikan operasi stabil jangka panjang. Berikut adalah standard penyelenggaraan utama dan spesifikasi operasi:

(1). Pemeriksaan dan pembersihan secara berkala
Pemeriksaan penampilan: Periksa sama ada shell penyambung cacat, retak atau berkarat (seperti karat, pengoksidaan), terutamanya bahagian logam dan cincin pengedap.
Pembersihan permukaan sentuh: Gunakan alkohol anhydrous dan kain bukan tenunan untuk membersihkan konduktor dan pin dalaman untuk mengeluarkan lapisan oksida, habuk atau minyak. Elakkan menggunakan bahan -bahan yang kasar (seperti kertas pasir) untuk mengelakkan kerosakan pada penyaduran.
Pengesahan Status Antara Muka: Pastikan penyambung lelaki dan wanita dipasang dengan lancar tanpa kelonggaran atau misalignment. Penyambung berulir (seperti SMA, N jenis) harus memeriksa sama ada benang itu utuh untuk mengelakkan tergelincir.

Prosedur pembersihan
Operasi Power-Off: Pastikan peranti dimatikan untuk mengelakkan kerosakan elektrik statik.
Pembersihan Fizikal: Gunakan pistol udara untuk menghilangkan kekotoran yang besar, kemudian perlahan -lahan menghapuskan permukaan sentuhan dengan swab kapas yang dicelupkan dalam alkohol.
Rawatan pengoksidaan: Jika salutan dioksidakan (mis., Blackened), ringan menggilapnya dengan pemadam atau pembersih khusus.
Pengeringan: Udara kering atau tumbuk kering pada suhu rendah (≤60 ° C) untuk mengelakkan alkohol sisa.

(2). Ujian Prestasi Elektrik
Pengesahan Pencocokan Impedans: Gunakan penganalisis rangkaian atau TDR (reflekometer domain masa) untuk mengesan kesinambungan impedans penyambung dan kabel untuk memastikan tiada perubahan secara tiba -tiba (VSWR ≤ 1.5 adalah yang terbaik). Pemantauan Kerugian Penyisipan: Aplikasi frekuensi tinggi memerlukan ujian kerugian isyarat secara teratur. Sekiranya kerugian meningkat secara tidak normal (mis., Melebihi 20% daripada nilai nominal), adalah perlu untuk memeriksa masalah penuaan atau kabel. Pemeriksaan Keberkesanan Perisai: Gunakan penguji kebocoran RF atau siasatan berhampiran lapangan untuk menguji prestasi pelindung penyambung untuk memastikan tiada kebocoran elektromagnet.

(3). Penyelenggaraan prestasi mekanikal
Spesifikasi operasi pemalam dan tarik keluar: Elakkan pemalam kasar dan tarik keluar. Penyambung Snap-On (seperti BNC) perlu menekan pengapit sebelum menarik keluar. Penyambung berulir harus diperketatkan dengan sepana tork mengikut tork standard (seperti SMA mengesyorkan 0.5 ~ 0.8n · m).
Langkah-langkah anti-loosening: Dalam persekitaran getaran (seperti peralatan yang dipasang di udara atau udara), penyambung berulir perlu dilengkapi dengan gam anti-loosening atau pencuci penguncian, dan status pengetatan harus diperiksa secara teratur.
Perlindungan Kabel: Elakkan lenturan kabel yang berlebihan (jejari lenturan minimum ≥ 5 kali diameter luar kabel) untuk mengelakkan sendi penyambung penyambung dari pecah atau lapisan perisai daripada rosak.

(4). Penyelenggaraan penyesuaian alam sekitar
Rawatan kalis air dan kelembapan: penyambung kalis air (IP67 dan ke atas) yang digunakan di luar rumah atau di persekitaran lembap perlu sentiasa memeriksa keanjalan cincin pengedap dan menggantikannya dalam masa selepas penuaan; Antaramuka bukan kalis air boleh disalut dengan gris silikon untuk meningkatkan perlindungan.
Penyelenggaraan rintangan kakisan: Dalam penyembur garam, asid dan persekitaran alkali, gunakan keluli tahan karat atau penyambung shell bersalut emas dan lap permukaan logam dengan perencat karat dengan kerap. Kesesuaian suhu: Dalam persekitaran suhu tinggi (seperti unit frekuensi radio stesen pangkalan), adalah perlu untuk memastikan bahan dielektrik penyambung (seperti PTFE) tidak berubah. Dalam persekitaran suhu rendah (seperti peralatan Artik), perlu untuk mengelakkan retak retak bahagian plastik.

(5). Pengurusan Hidup dan Kitaran Penggantian
Pemantauan Hayat Plug-in: Catat bilangan plug-in frekuensi tinggi dan masa tarik keluar dan gantikan terlebih dahulu apabila kehidupan sedang menghampiri.
Penggantian Bahagian Penuaan: Apabila terdapat hubungan yang lemah, kerosakan lapisan pelindung atau kemerosotan prestasi penebat, penyambung mesti diganti dan digunakan semula selepas pembaikan dilarang.
Standardisasi alat ganti: Penyambung jenama dan model yang sama harus digunakan sebanyak mungkin dalam sistem yang sama untuk mengelakkan masalah keserasian yang disebabkan oleh penggunaan campuran.

RF Penyambung Penyambung Kehidupan dan Jadual Kitaran Penggantian RF ：

(6). Dokumentasi dan rekod
Log Penyelenggaraan: Catat tarikh setiap pemeriksaan, data ujian (seperti VSWR, kehilangan sisipan), dan model bahagian penggantian untuk analisis kebolehkesanan mudah.
Perpustakaan Kes Kesalahan: Meringkaskan kesalahan biasa (seperti rintangan yang tinggi yang disebabkan oleh pengoksidaan, kelonggaran yang disebabkan oleh getaran) untuk mengoptimumkan strategi penyelenggaraan pencegahan.

6. Bagaimana untuk melanjutkan hayat perkhidmatan penyambung sepaksi RF
Penyambung koaksial RF adalah komponen utama untuk penghantaran isyarat frekuensi tinggi, dan jangka hayat mereka secara langsung mempengaruhi kestabilan sistem. Hayat perkhidmatan mereka boleh dilanjutkan melalui pemilihan, pemasangan, penggunaan, dan penyelenggaraan yang munasabah.

(1). Pemilihan dan padanan yang betul
Kekerapan dan Pencocokan Kuasa: Pilih penyambung yang memenuhi kekerapan operasi sistem dan keperluan kuasa (mis., N-jenis lebih disukai untuk stesen asas 5G, dan SMA lebih disukai untuk ujian frekuensi tinggi).
Konsistensi impedans: Pastikan impedans penyambung, kabel, dan peralatan adalah konsisten (biasanya 50Ω atau 75Ω) untuk mengelakkan kemerosotan prestasi yang disebabkan oleh refleksi isyarat.
Kesesuaian alam sekitar: Untuk persekitaran luar atau keras (suhu tinggi, semburan garam, getaran), kalis air (IP67), tahan kakisan (keluli tahan karat bersalut emas), atau penyambung bertetulang harus dipilih.

(2). Pemasangan standard penyambung sepaksi RF
1) Penyediaan pra-pemasangan
Semak keserasian penyambung dan kabel.
Sahkan bahawa model penyambung (mis., SMA, Type N) serasi dengan jenis kabel (mis., RG-58, LMR-400).
Sahkan bahawa impedans (50Ω/75Ω), julat kekerapan, dan pengendalian kuasa memenuhi keperluan.
Semak integriti komponen.
Periksa perumahan, benang, dan pin untuk ubah bentuk, retak, atau pengoksidaan.
Pastikan perisai kabel tidak rosak dan konduktor dalaman tidak bengkok atau pecah.
Bersihkan komponen kenalan.
Gunakan alkohol anhydrous dan kain bukan tenunan untuk membersihkan konduktor dalaman dan bicu untuk mengeluarkan minyak, kotoran, atau pengoksidaan.
Jangan gunakan kertas pasir atau objek keras untuk menggaru kenalan bersalut emas/perak.

2) Spesifikasi pemasangan penyambung dan kabel
Pelucutan kabel dan pretreatment
Gunakan alat pelucutan khusus untuk melepaskan jaket kabel, perisai, dan penebat hingga panjang yang diperlukan oleh penyambung.
Pastikan konduktor dalaman adalah panjang yang sesuai, mengelakkan panjang yang berlebihan (mis., Lenturan) atau panjang yang berlebihan (mis., Sentuhan yang lemah). Operasi pematerian atau crimping
Penyambung solder:
Gunakan besi pematerian suhu tetap (suhu yang disyorkan: 300-350 ° C) dan lengkapkan pematerian dengan cepat untuk mengelakkan terlalu panas dan merosakkan dielektrik.
Sendi solder hendaklah lancar dan bebas burr untuk mengelakkan litar pintas atau perubahan impedans.
Penyambung Kelim:
Gunakan alat crimping yang sepadan untuk memastikan walaupun tekanan crimping dan hubungan selamat antara perisai dan perumahan.
Pemeriksaan pasca pemasangan:
Gunakan multimeter untuk memeriksa kesinambungan dan sahkan tiada litar pintas atau rehat.
Perlahan tarik kabel untuk memeriksa kestabilan mekanikal penyambung dan kabel.

3) Penyambung Docking dan Mengamankan
Penjajaran dan mengawan: Pastikan penyambung lelaki dan wanita diselaraskan dengan ketat untuk mengelakkan lenturan atau merosakkan pin kerana penyisipan miring.
Penyambung push-on (seperti BNC) harus dikunci dengan klik yang boleh didengar. Penyambung berulir (seperti SMA) harus diperketatkan secara manual sebelum mengetatkan. Mengetatkan penyambung berulir
Gunakan sepana tork untuk mengetatkan tork standard (contoh):
Penyambung SMA: 0.5-0.8 n · m
Penyambung n-jenis: 1.0-1.5 n · m
Jangan terlalu kuat untuk mengelakkan merosakkan benang atau ubah bentuk media.
Langkah-langkah anti-loosening
Dalam persekitaran bergetar (seperti yang digunakan dalam kenderaan atau pesawat), penyambung berulir harus dilengkapi dengan pencuci musim bunga atau pelekat anti-loosening.
Penyambung Snap-On (seperti BNC) boleh dibalut dengan pita anti-loosening untuk meningkatkan pengekalan.

4) Langkah berjaga -jaga semasa operasi
Prosedur pemalam dan pencabutan
Jangan pasang atau cabut plag semasa dikuasakan: Isyarat frekuensi tinggi boleh menyebabkan arcing dan merosakkan permukaan hubungan.
Apabila mencabut: Untuk penyambung snap-on, tekan pengapit dengan tegas; Untuk penyambung berulir, lepaskan mereka sebelum memutuskan sambungan.
Elakkan tekanan mekanikal
Apabila mengalihkan kabel, biarkan jejari bend (≥5 kali diameter kabel) untuk mengelakkan tekanan di pangkal penyambung.
Gunakan ikatan kabel atau pengapit untuk mendapatkan kabel untuk mengelakkannya daripada menggantung. Kesesuaian alam sekitar
Persekitaran lembap: Selepas memasang penyambung kalis air (IP67), periksa bahawa cincin pengedap diketatkan dengan selamat.
Persekitaran suhu tinggi: Elakkan pendedahan yang berpanjangan penyambung kepada suhu yang berlebihan (mis., Dielektrik PTFE terhad kepada 165 ° C).

5) Pengesahan dan ujian pasca pemasangan
Ujian Prestasi Elektrik
Gunakan penganalisis rangkaian untuk mengukur nisbah gelombang berdiri (VSWR); Nilai normal hendaklah ≤1.5.
Ukur kehilangan sisipan. Jika tidak normal, periksa hubungan yang tidak baik atau kerosakan kabel.
Pemeriksaan Kestabilan Mekanikal
Perlahan -lahan goncang penyambung untuk mengesahkan tidak ada kelonggaran atau bunyi yang luar biasa.
Lakukan ujian getaran (mis., Sapu kekerapan 5-500Hz) dalam persekitaran bergetar.

(3). Pembersihan dan penyelenggaraan secara berkala
Hubungi Pembersihan Permukaan: Secara kerap membersihkan konduktor dalaman dan pin dengan alkohol anhydrous dan kain bukan tenunan untuk mengeluarkan lapisan oksida atau kotoran. Elakkan menggunakan bahan -bahan yang kasar (seperti kertas pasir) untuk mengelakkan kerosakan pada penyaduran emas/perak. Semak pengedap: Penyambung kalis air perlu sentiasa memeriksa sama ada O-ring atau sealant adalah penuaan dan menggantikannya jika perlu. Pemeriksaan Lapisan Perisai: Pastikan lapisan pelindung kabel tidak rosak untuk mengelakkan gangguan elektromagnet (EMI) daripada menjejaskan kualiti isyarat.

(4). Elakkan kerosakan alam sekitar
Rintangan kelembapan dan kakisan:
Penyambung shell keluli bersalut emas atau tahan karat harus digunakan dalam persekitaran semburan lembap atau garam, dan perencat karat harus digunakan secara teratur.
Penyambung bukan kalis air boleh dilindungi buat sementara waktu dengan tiub pengecutan haba atau pita kalis air.
Pengurusan Suhu:
Dalam persekitaran suhu tinggi (seperti unit frekuensi radio stesen pangkalan), pastikan bahan dielektrik penyambung (seperti PTFE) tidak cacat.
Dalam persekitaran suhu yang sangat rendah (seperti peralatan Artik), elakkan retak retak bahagian plastik.

(5). Penggunaan yang munasabah dan pengurusan hayat
Mengurangkan kerap dan mencabut:
Untuk senario penyambungan dan pencabutan frekuensi tinggi (seperti peralatan ujian), pilih model hidup tinggi (seperti penyambungan SMA dan mencabut lebih daripada 5000 kali).
Jika perlu, gunakan penyesuai atau kabel lanjutan untuk mengurangkan bilangan penyambungan dan pencabutan penyambung utama.
Ujian Prestasi Berkala:
Gunakan penganalisis rangkaian untuk mengesan VSWR (nisbah gelombang berdiri) dan kehilangan sisipan, dan gantikannya dalam masa jika tidak normal.
Strategi penggantian alat ganti:
Gantikan terlebih dahulu apabila menghampiri nominal dan pencabutan hidup (seperti SMA 5000 kali) atau apabila hubungan yang lemah berlaku.

(6) Pencegahan kesalahan
Elakkan mencampurkan jenama yang berbeza:
Cuba gunakan model penyambung yang sama dalam sistem yang sama untuk mengelakkan haus yang disebabkan oleh ketidakcocokan toleransi.
Mengekalkan log penyelenggaraan:
Catat setiap masa penyelenggaraan, data ujian, dan rekod penggantian untuk memudahkan analisis trend kehidupan.

7. REXIAL CONNECTOR CONNECTOR SOALAN SUKA (FAQ)
(1). Mengapa penyambung mempunyai hubungan yang lemah?
Sebab -sebab yang mungkin: Pengoksidaan pin atau pencemaran (bersih dengan alkohol). Thread tidak diperketatkan (SMA memerlukan tork 0.5 ~ 0.8n · m). Kerosakan mekanikal (seperti pin bengkok, perlu diganti).

(2). Bagaimana untuk mengelakkan kehilangan isyarat yang berlebihan?
Pastikan konsistensi impedans (50Ω/75Ω tidak bercampur). Pilih kabel kehilangan rendah (seperti LMR-400). Bersihkan permukaan hubungan dengan kerap untuk mengelakkan pengoksidaan. (3). Bolehkah penyambung jenama yang berbeza bercampur? Tidak disyorkan! Perbezaan toleransi antara jenama yang berbeza boleh menyebabkan: hubungan pin yang lemah. Ketidakpastian impedans (refleksi isyarat). Mengurangkan kekuatan mekanikal (seperti thread slippage).

(3). Bagaimana cara memilih penyambung untuk persekitaran suhu tinggi?
Pilih PTFE tahan suhu tinggi sebagai bahan dielektrik (terhad kepada 165 ℃). Gunakan keluli tahan karat atau cengkerang logam bersalut emas. Elakkan bahagian plastik (mudah untuk ubah bentuk).

(4) Bagaimana memilih penyambung sepaksi RF?
Faktor berikut perlu dipertimbangkan:
Julat kekerapan: BNC (≤4GHz), SMA (≤18GHz), N-jenis (≤11GHz), 2.92mm (≤40GHz).
Pencocokan impedans: 50Ω (sistem komunikasi) atau 75Ω (penghantaran video).
Kapasiti Kuasa: Untuk kuasa tinggi, pilih N-Type atau 7/16-jenis.
Keperluan Alam Sekitar: Jenis kalis air untuk kegunaan luaran (IP67), jenis berlapis emas yang tahan kakisan untuk kegunaan ketenteraan.

(5) Bagaimana untuk mengesan kegagalan penyambung?
Pemeriksaan visual: pengoksidaan, ubah bentuk, retak.
Ujian multimeter: Kekonduksian dan rintangan penebat.
Penganalisis Rangkaian: Ukur VSWR dan kehilangan sisipan.
Panduan Penyelesaian Masalah Cepat:

(6). Mengapa VSWR (Nisbah Gelombang Berdiri) terlalu tinggi?
Penyambung dan impedans kabel tidak sepadan.
Sambungan tidak sepenuhnya terlibat (terdapat jurang udara).
Kabel atau penyambung rosak secara dalaman.
