Cara Memasang Penyambung Sepaksi RF dengan Betul: Langkah dan Teknik

Penyambung sepaksi RF adalah komponen yang sangat diperlukan dalam sistem komunikasi, digunakan secara meluas dalam penyiaran, televisyen, komunikasi tanpa wayar, radar, komunikasi satelit dan bidang lain. Penyambung ini digunakan untuk menyambungkan kabel sepaksi ke peralatan, memastikan kualiti dan kestabilan penghantaran isyarat. Pemasangan penyambung sepaksi RF yang betul bukan sahaja dapat meningkatkan prestasi keseluruhan sistem tetapi juga memanjangkan hayat perkhidmatan peralatan.

1. Struktur Asas Penyambung Sepaksi RF
Penyambung sepaksi RF biasanya terdiri daripada bahagian utama berikut:
Konduktor pusat: Bahagian teras yang menghantar isyarat, biasanya diperbuat daripada tembaga atau bahan konduktif lain.
Lapisan penebat: Mengasingkan konduktor tengah daripada konduktor luar, biasanya diperbuat daripada polietilena atau bahan lain dengan pemalar dielektrik yang tinggi.
Konduktor luar: Biasanya dawai kuprum berjalin atau kerajang aluminium, bertindak sebagai wayar tanah untuk menghantar arus dan melindungi daripada gangguan elektromagnet luaran.
Penyambung dan perumah: Menyediakan sambungan dan perlindungan fizikal, biasanya diperbuat daripada bahan logam (seperti loyang, keluli tahan karat).

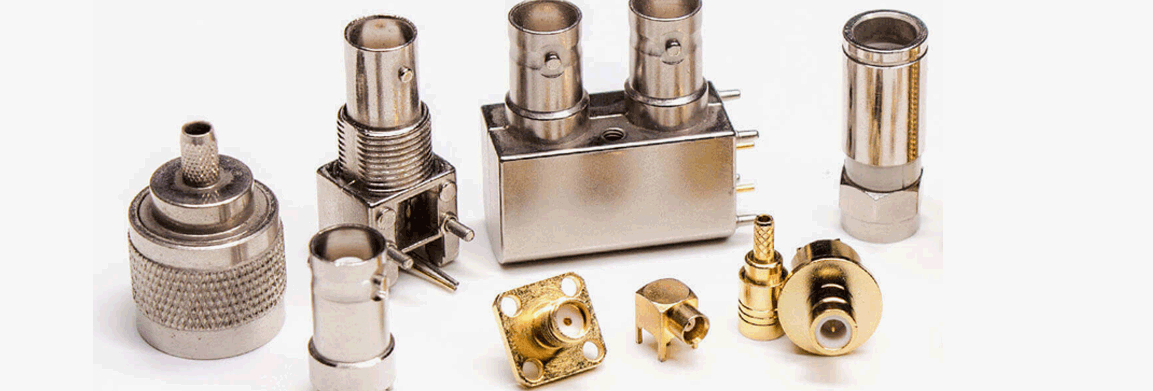

Jenis penyambung sepaksi RF yang berbeza, seperti BNC, SMA, TNC, N-jenis, dll., mempunyai struktur yang sedikit berbeza, tetapi prinsip dan langkah pemasangan asas adalah serupa.

2. Langkah Memasang Penyambung Sepaksi RF
(1) Sediakan Alat dan Bahan
Sebelum pemasangan, pastikan anda mempunyai alat dan bahan berikut:
Kabel sepaksi RF (pilih model dan panjang yang sesuai)
Penyambung RF (pilih jenis penyambung yang sepadan, seperti BNC, SMA, dsb.)

Alat pelucutan kabel: Digunakan untuk mengeluarkan lapisan penebat luar kabel, mendedahkan konduktor dalam.
Alat pengelim: Digunakan untuk menyambungkan penyambung ke kabel dengan selamat.
Pisau juruelektrik, penarik wayar: Digunakan untuk menanggalkan penebat luar kabel dengan tepat, mendedahkan konduktor dalam.

(2) Tanggalkan Penebat Luar Kabel
Gunakan alat pelucutan kabel untuk menanggalkan lapisan penebat luar kabel, mendedahkan konduktor jalinan dalam dan bahan penebat. Beri perhatian kepada ketepatan semasa pelucutan untuk mengelakkan kerosakan konduktor dalam atau lapisan penebat. Biasanya, panjang yang dilucutkan ialah panjang pemasangan penyambung; sila rujuk kepada keperluan penyambung khusus yang digunakan untuk panjang yang tepat. Menanggalkan lapisan jalinan luar: Tanggalkan lapisan luar jalinan kabel dengan perlahan menggunakan alat dan lipat ke luar. Ini memastikan sambungan tanah yang baik.
Mendedahkan konduktor tengah: Keluarkan penebat dalam dengan berhati-hati dengan pisau untuk mendedahkan konduktor tengah. Panjang bahagian yang dilucutkan biasanya bergantung pada keperluan reka bentuk penyambung.

(3) Memasukkan kabel ke dalam penyambung
Masukkan kabel yang disediakan ke dalam terminal penyambung. Pastikan konduktor tengah dijajarkan dengan tepat dan dimasukkan sepenuhnya ke dalam lubang dalam penyambung, dan lapisan jalinan dan konduktor luar bersentuhan kukuh dengan selongsong luar penyambung.
Periksa penjajaran semasa pemasukan: Konduktor tengah mesti memasuki lubang pengalir tengah penyambung sepenuhnya, memastikan tiada salah penjajaran. Konduktor jalinan luar hendaklah bersentuhan kukuh dengan selongsong penyambung untuk memastikan sambungan tanah yang betul untuk isyarat.

(4 ) Mengelimkan penyambung
Gunakan alat pengelim untuk mengelim penyambung. Langkah ini penting untuk memastikan sambungan selamat antara penyambung dan kabel. Semasa mengelim, pastikan alat pengelim menggunakan tekanan sama rata, memasang penyambung dengan selamat pada kabel sambil mengelakkan kerosakan pada kabel atau penyambung.

Daya pengeliman: Daya pengeliman hendaklah sederhana, memastikan sambungan selamat tanpa memampatkan kabel atau konduktor tengah secara berlebihan.

Memeriksa kualiti mengelim: Selepas mengelim, pastikan penyambung selamat dan tidak longgar.

(5) Memeriksa sambungan keseluruhan penyambung
Selepas mengelim, periksa kualiti sambungan antara penyambung dan kabel. Sahkan bahawa konduktor tengah disambungkan rapat ke teras dalam penyambung, konduktor luar bersentuhan penuh dengan selongsong penyambung, dan tiada kebocoran isyarat.
Memeriksa sambungan elektrik: Gunakan multimeter untuk mengukur sambungan elektrik kabel bagi memastikan tiada litar terbuka atau litar pintas.
Menguji penghantaran isyarat: Jika keadaan membenarkan, penjana isyarat dan osiloskop boleh digunakan untuk menguji kualiti penghantaran isyarat dan memeriksa kehilangan atau gangguan isyarat.

(6) Melengkapkan sambungan dan menyediakan perlindungan
Selepas melengkapkan sambungan, jika perlu, gunakan tiub pengecutan haba, pita atau bahan lain untuk melindungi sambungan kabel bagi mengelakkan air atau habuk daripada menjejaskan kualiti sambungan.
Menggunakan tiub pengecutan haba: Jika kalis air diperlukan, gunakan tiub pengecut haba untuk mengelak penyambung, memastikan sambungan tidak terjejas oleh kelembapan atau pencemaran luaran.

3. Petua untuk Memasang Penyambung Sepaksi RF
(1) Pilih Penyambung dan Kabel yang Tepat
Pastikan spesifikasi penyambung sepadan dengan kabel yang digunakan. Jenis penyambung yang berbeza (seperti SMA, BNC, jenis-N, dll.) sesuai untuk julat frekuensi dan senario aplikasi yang berbeza. Memilih penyambung yang salah boleh menyebabkan kehilangan isyarat atau ketidakstabilan.

(2) Beri perhatian kepada Ketepatan Semasa Menanggalkan Kabel
Apabila menanggalkan lapisan luar kabel, pastikan panjang yang dilucutkan adalah betul, mengelakkan pelucutan berlebihan yang mendedahkan terlalu banyak konduktor tengah atau merosakkan lapisan penebat. Menggunakan alat pelucutan profesional boleh mengurangkan kerosakan pada kabel dan memastikan penghantaran isyarat stabil.

(3) Elakkan Kelim Terlalu Banyak
Pengeliman yang berlebihan boleh merosakkan konduktor pusat atau menyebabkan sentuhan yang lemah. Oleh itu, kawal daya pengelim untuk memastikan penyambung selamat tetapi tidak terlalu ketat.

(4) Pastikan Kabel Bersih
Semasa pemasangan, cuba elakkan pencemaran kabel dan penyambung dengan habuk, minyak atau bahan pencemar lain. Kekotoran ini boleh menjejaskan kualiti penghantaran isyarat dan juga menyebabkan kehilangan isyarat.

4. Masalah dan Penyelesaian Biasa
(1) Penyambung Longgar
Jika penyambung menjadi longgar selepas pemasangan, semak semula pengeliman untuk memastikan pengeliman sekata, atau laraskan semula panjang pelucutan kabel.

(2) Pengecilan Isyarat
Pengecilan isyarat mungkin disebabkan oleh penyambung yang tidak sepadan, pemasangan yang salah atau kerosakan kabel. Semak semula keserasian kabel dan penyambung dan pastikan ketepatan pemasangan.

(3) Sambungan Elektrik yang Lemah
Sambungan elektrik yang lemah mungkin disebabkan oleh pengeliman yang tidak mencukupi, konduktor tidak dimasukkan sepenuhnya ke dalam penyambung, dsb. Pastikan konduktor tengah dan konduktor luar disambungkan rapat dengan penyambung.

Memasang penyambung sepaksi RF ialah tugas teknikal yang memerlukan operasi yang teliti. Langkah dan teknik pemasangan yang betul secara langsung menjejaskan kualiti penghantaran isyarat dan kestabilan sistem. Melalui operasi pelucutan, pemasukan dan pengeliman yang tepat, memastikan sambungan penyambung yang selamat dapat meningkatkan prestasi sistem dengan berkesan dan mengurangkan gangguan isyarat.
