Bagaimana untuk Memilih Penyesuai Koaksial RF yang Betul?

Penyesuai sepaksi RF adalah komponen yang sangat diperlukan dalam komunikasi tanpa wayar, peralatan elektronik dan penghantaran isyarat. Ia bertindak sebagai jambatan yang menghubungkan kabel dan peranti sepaksi RF yang berbeza, memastikan penghantaran isyarat yang stabil dan cekap. Walau bagaimanapun, dengan pelbagai model dan spesifikasi penyesuai sepaksi RF di pasaran, memilih produk yang betul telah menjadi kebimbangan ramai jurutera dan juruteknik.
Artikel ini akan membimbing anda tentang cara memilih penyesuai sepaksi RF yang sesuai berdasarkan keperluan yang berbeza untuk memastikan kestabilan dan prestasi sistem.

1. Memahami Fungsi Asas Penyesuai Koaksial RF
Penyesuai sepaksi RF ialah komponen elektronik yang digunakan untuk menyambungkan pelbagai jenis kabel sepaksi RF, peranti atau port. Fungsi utama mereka ialah:
Menyambung pelbagai jenis port: Penyesuai sepaksi RF boleh menyambungkan pelbagai jenis port kabel sepaksi, seperti BNC, SMA, N-jenis, dll.

Penukaran isyarat: Mereka boleh menukar isyarat daripada satu jenis antara muka kepada yang lain, memastikan penghantaran isyarat lancar.

Mengurangkan kehilangan isyarat: Memilih penyesuai sepaksi RF berkualiti tinggi boleh mengurangkan pengecilan isyarat dengan berkesan dan memastikan kualiti isyarat.

Apabila memilih penyesuai, anda perlu memahami prinsip kerjanya, senario aplikasi dan keperluan penyesuaian untuk mencari model yang paling sesuai.

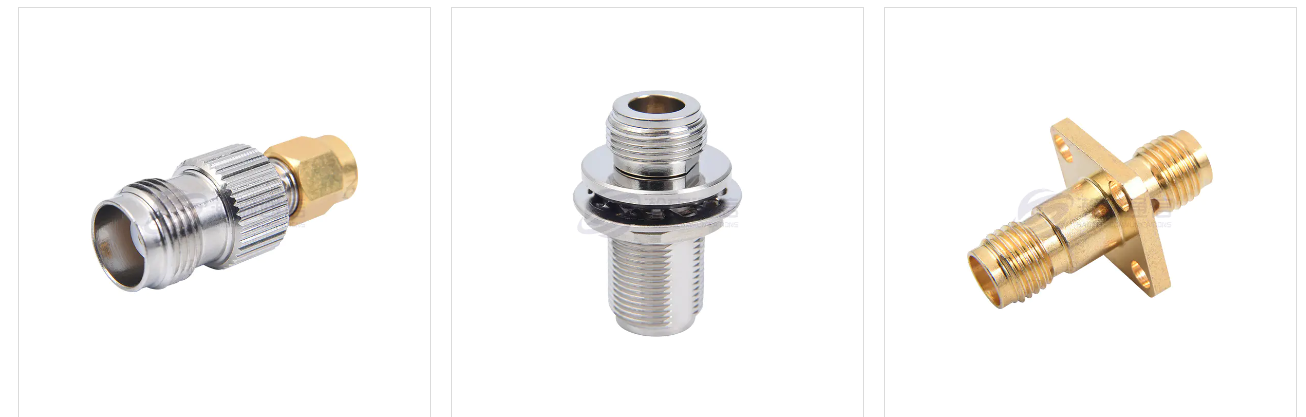

2. Menentukan Jenis Antara Muka Penyesuai
Penyesuai sepaksi RF yang berbeza sesuai untuk pelbagai jenis kabel sepaksi dan antara muka peranti, jadi anda perlu menentukan jenis antara muka yang anda gunakan terlebih dahulu. Jenis antara muka biasa termasuk:
SMA (SubMiniature Versi A): Biasa digunakan dalam aplikasi kecil, frekuensi tinggi, seperti komunikasi wayarles dan peralatan ujian.

Jenis N: Sesuai untuk aplikasi berkuasa tinggi, arus tinggi, seperti peralatan stesen pangkalan dan sistem RF.

BNC (Bayonet Neill-Concelman): Digunakan secara meluas dalam penyiaran televisyen dan pengawasan video, menyokong sambungan pantas dan pemotongan sambungan.

TNC: Sama seperti BNC, tetapi dengan kestabilan yang lebih tinggi, sering digunakan untuk penghantaran isyarat frekuensi tinggi.

Pastikan penyesuai sepaksi RF yang anda pilih serasi dengan peralatan atau port kabel yang anda gunakan. Jika jenis antara muka tidak sepadan, isyarat mungkin tidak dihantar dengan betul, menjejaskan prestasi sistem.

3. Mempertimbangkan Julat Kekerapan Penyesuai
Julat frekuensi isyarat RF mempunyai kesan yang ketara ke atas kualiti penghantaran isyarat. Penyesuai sepaksi RF yang berbeza direka untuk mengendalikan julat frekuensi yang berbeza. Oleh itu, apabila memilih penyesuai, adalah penting untuk memastikan bahawa julat frekuensi operasinya memenuhi keperluan aplikasi. Julat frekuensi biasa termasuk:

Penyesuai frekuensi rendah: Sesuai untuk aplikasi frekuensi rendah, seperti penyiaran radio dan televisyen.

Penyesuai frekuensi tinggi: Sesuai untuk aplikasi frekuensi tinggi, seperti sistem radar, komunikasi satelit dan komunikasi gelombang mikro.

Memilih penyesuai sepaksi RF dengan julat frekuensi yang sesuai boleh mengurangkan pengecilan dan herotan isyarat, memastikan penghantaran isyarat yang stabil.

4. Memilih Bahan dan Kualiti Penyesuai
Kualiti bahan penyesuai sepaksi RF secara langsung mempengaruhi prestasi dan ketahanannya.  Biasanya, perumah penyesuai dan titik hubungan menggunakan bahan logam seperti loyang dan keluli tahan karat, yang mempunyai kekonduksian yang baik dan rintangan kakisan. Penyesuai berkualiti tinggi dengan berkesan boleh mengelakkan masalah seperti pantulan isyarat, kehilangan dan sentuhan yang lemah.

Selain itu, sesentuh bersalut emas ialah reka bentuk mewah biasa yang mengurangkan lagi kehilangan isyarat dan meningkatkan rintangan kakisan. Oleh itu, apabila memilih penyesuai sepaksi RF, cuba pilih produk dengan bahan dan ketukangan yang baik untuk memastikan operasi sistem yang stabil jangka panjang.

5. Mempertimbangkan Kehilangan Sisipan dan Kehilangan Pulangan Penyesuai
Isyarat RF mengalami sedikit kehilangan dalam penyesuai; kerugian biasa termasuk kehilangan sisipan dan kerugian pulangan. Kehilangan sisipan merujuk kepada kehilangan tenaga apabila isyarat melalui penyesuai, manakala kehilangan kembali merujuk kepada perkadaran tenaga yang dipantulkan kembali kepada sumber.

Kehilangan sisipan yang rendah: Memilih penyesuai dengan kehilangan sisipan yang rendah memastikan kehilangan tenaga yang berkurangan semasa penghantaran isyarat.

Kehilangan pulangan yang tinggi: Kehilangan pulangan yang tinggi menunjukkan kadar pantulan isyarat yang lebih rendah, bermakna penghantaran isyarat yang lebih lancar.

Dalam aplikasi frekuensi tinggi dan berketepatan tinggi, adalah dinasihatkan untuk memilih penyesuai sepaksi RF dengan kehilangan sisipan yang rendah dan kehilangan pulangan yang tinggi untuk memastikan penghantaran isyarat yang stabil.

6. Mempertimbangkan Ketahanan dan Kebolehsuaian Persekitaran Penyesuai
Penyesuai sepaksi RF biasanya digunakan dalam pelbagai persekitaran, termasuk tetapan dalaman dan luaran. Oleh itu, ketahanan penyesuai dan kebolehsuaian persekitaran juga merupakan faktor penting untuk dipertimbangkan semasa membuat pemilihan. Penunjuk ketahanan biasa termasuk:

Julat suhu: Penyesuai harus boleh beroperasi secara stabil dalam julat suhu yang diperlukan. Untuk persekitaran luar atau suhu tinggi, memilih penyesuai dengan julat suhu operasi yang lebih luas adalah penting. Kalis Air dan Kalis Habuk: Beberapa penyesuai sepaksi RF mewah direka dengan ciri kalis air dan kalis debu, menjadikannya sesuai untuk keadaan persekitaran yang teruk.

Memilih penyesuai sepaksi RF yang memenuhi keperluan persekitaran boleh memanjangkan jangka hayat peralatan dan meningkatkan kebolehpercayaan sistem.

Memilih penyesuai sepaksi RF yang sesuai adalah penting untuk memastikan penghantaran isyarat yang stabil dan prestasi sistem yang unggul. Proses pemilihan memerlukan mempertimbangkan pelbagai faktor, termasuk jenis antara muka, julat frekuensi, kualiti bahan, kehilangan sisipan dan kehilangan pulangan, kebolehsuaian persekitaran dan kos. Dalam amalan, memahami keperluan sistem, memilih penyesuai berkualiti tinggi dan memastikan keserasian dengan peralatan boleh meningkatkan penghantaran isyarat RF dan kestabilan peralatan dengan ketara.
